As tomadas multipolares são conectores industriais montados por partes, usados para ligar e desligar painéis, máquinas e equipamentos sem refazer a fiação. A linha BTM da BHS cobre configurações de 4 a 48 polos mais o contato de terra. NCM 8536.69.90.
Capacidade por configuração
4 polos + terra — 10 A / 250 V
6 polos + terra — 16 A / 500 V
10 polos + terra — 16 A / 500 V
16 polos + terra — 16 A / 500 V
24 polos + terra — 16 A / 500 V
32 polos + terra — 16 A / 500 V
48 polos + terra — 16 A / 500 V
Polos ou pinos?
Os dois termos aparecem no catálogo com sentidos diferentes. Polo é o contato elétrico: uma tomada de 16 polos tem 16 vias mais o contato de terra. Pino, na descrição das carcaças ("carcaça 2 pinos", "carcaça 4 pinos"), designa os pinos de fixação que prendem a carcaça à base.
Na prática, quem procura uma "tomada multipolar de 4 pinos" ou de "16 pinos" está procurando o número de polos. Escolha a quantidade de vias que o circuito precisa e depois a carcaça pela trava — 1 trava frontal ou 2 travas laterais.
Como o conjunto é montado

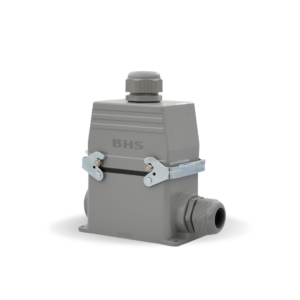

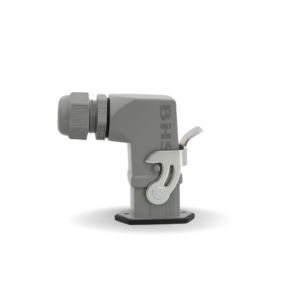

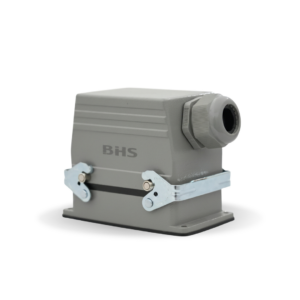

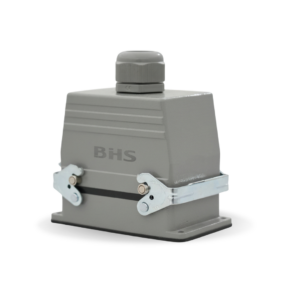

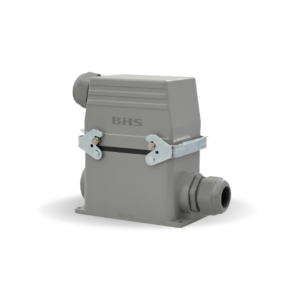

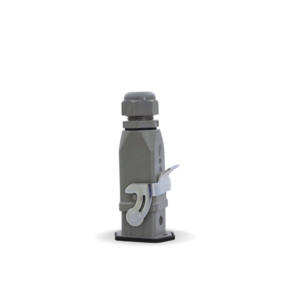

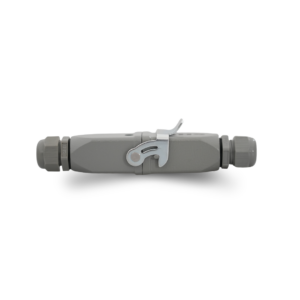

Carcaça — o lado do cabo. Saída superior (TG) ou saída lateral (TS), já com prensa-cabo. Há versões de 1 trava frontal (sufixo -2B), de 2 travas laterais, carcaça alta (TGH) e carcaça acoplador (MTGVB).
Base — o lado do painel. Base baixa com rasgo de painel (AG), base alta com saída lateral com rosca e prensa-cabo (SGR) ou base baixa com tampa (AD).
Soquete — onde ficam os contatos. Macho e fêmea, adquiridos separadamente (séries SA e SE).
Tampa de proteção — plástica: superior para a carcaça (C-SP) e inferior para a base (C-IN).
Prensa-cabo por configuração
4 polos: PG11
6 polos: PG13,5 nas carcaças; PG16 na base alta BTM-6SGR-LB
10 polos: PG16; PG21 na carcaça BTM-10TG-2B
16 polos: PG21
24 polos: PG21
32 polos: PG29
48 polos: PG29
Soquetes de maior capacidade
Para a carcaça BTM-16 existem soquetes acima dos 16 A padrão: BTM-HSB006 (6 polos, 35 A / 500 V) e BTM-HK004/0 (4 polos, 80 A / 690 V).
Caixas porta-contato de alta densidade
Quando o número de vias é maior que o da tomada padrão, usam-se caixas porta-contato fornecidas sem os pinos, que são comprados à parte.
Série BTM-HEE (16 A / 500 V): 10, 18, 32 e 46 polos, para as carcaças BTM-6, BTM-10, BTM-16 e BTM-24.
Série BTM-HD (10 A / 250 V): 24, 40, 42, 64, 72 e 108 polos, para as carcaças BTM-06, BTM-10, BTM-16 e BTM-24.
Os pinos de conexão por compressão são vendidos em pacote de 100 peças: BTM-CEM25 / BTM-CEF25, para as caixas BTM-HEE (cabo 2,5 mm², 16 A / 500 V), e BTM-CDM15 / BTM-CDF15 (cabo 1,5 mm², 10 A / 250 V).
