Terminal pré-isolado: a peça que transforma a ponta do cabo flexível num contato firme, sem fio solto e sem esmagar o condutor. O anel isolante já vem montado — daí "pré-isolado".
As sete linhas, por formato
KE — ilhós (terminal tubular simples), de 0,5 a 35 mm².

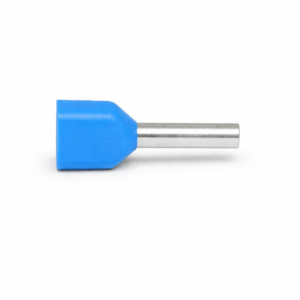

TE — ilhós duplo, para dois condutores no mesmo ponto, de 2×0,5 a 2×6,0 mm².

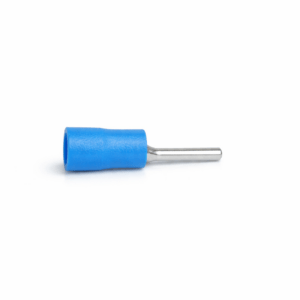

PTV — pino.

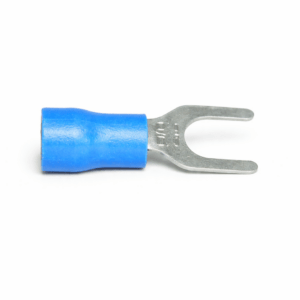

KSV — forquilha, que entra e sai do parafuso sem soltar o borne por inteiro.
RV — olhal, que só sai tirando o parafuso — a escolha onde vibração é problema.

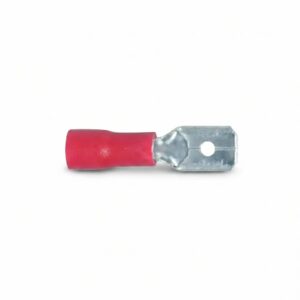

MDD e FDD — faston macho e fêmea, para conexão desconectável sem ferramenta.
Características declaradas na ficha
Tensão de isolação 300 Vca a 150 °C, anel em polipropileno e terminal em cobre estanhado.
O aviso que evita o erro mais caro
A escala de cores dos ilhós da BHS não é a escala DIN que boa parte do mercado usa de cor. Em várias bitolas a cor é outra: no KE, 0,5 mm² é laranja e 4,0 mm² é amarelo, por exemplo. E o ilhós duplo TE não repete a cor do simples na mesma bitola — só coincidem em três seções.
Regra prática: peça e confira pela seção em mm², nunca pela cor. Quem está acostumado com outra escala vai errar se pegar pelo tom.
E a crimpagem
Terminal certo com alicate errado não resolve. A matriz tem que corresponder à seção do terminal — crimpagem frouxa aquece, crimpagem excessiva corta fios do condutor. Nas duas, a conexão passa na inspeção visual e falha em campo.
