Baixa tensão

Baixa tensão reúne o que protege e manobra o circuito de força do painel: disjuntores, contatores, relés térmicos, chaves rotativas e de transferência, interruptor diferencial residual, dispositivos de proteção contra surto e fusíveis.

Proteger

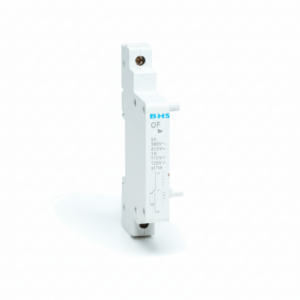

Mini disjuntor — BDP, BDP-OF e CBL-10.
Disjuntor em caixa moldada — famílias FM1, FM6, FM101, FMA-100, FMD6, FMDR6, FME7, FME8, FML6, FMR e FMR6, além do ELCB. A linha tem acessórios próprios: contatos auxiliares FMA, disparador de abertura FMD, extensões de terminais FME6, acionamento manual e motorizado (FML e FMM-A) e travamento de alavanca por cadeado.
Disjuntor aberto — BDW-M, BDW-R, HW1, HW1-M, HW2, HW2-S e HWB-F, para as correntes altas do quadro geral.
Disjuntor motor — BDM, com a caixa vazia BDM-G2 e os blocos de contatos auxiliares BBC.
Interruptor diferencial residual — BIR, que protege a pessoa, não o condutor: desarma pela corrente que fugiu do circuito.
Dispositivo de proteção contra surto — BPS, BPSB e BPSM.
Fusível — BHR5.

Manobrar

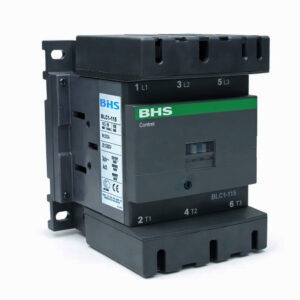

Contator — CJX1F, CJX2, CJX2-F, CJX2-P, BLC1 e BCJ19, mais a chave de partida BCP-M. A linha tem blocos de contatos auxiliares LADN, contato auxiliar F4-22 e intertravamento mecânico para CJX1 e CJX2.
Mini contator e contator auxiliar — BMC, BCA, JZC4 e BLAX-D32.
Relé térmico — 3XU14, BJR, BRT, JR28, JRS2 e LA7. É o par do contator: ele é quem enxerga a sobrecarga prolongada do motor e derruba o comando.
Chave rotativa e comutadora — LW26, LW26GS e YMD11.
Chave de transferência automática — MQ5 e BACS, para comutar entre rede normal e gerador.

Como as peças se encaixam
Num acionamento de motor, o conjunto clássico é disjuntor motor ou disjuntor + contator + relé térmico: o disjuntor protege contra curto, o contator liga e desliga sob comando, e o relé térmico protege contra sobrecarga. O relé térmico é dimensionado pela corrente nominal do motor e acopla no contator correspondente.

Navegue por mini disjuntores, disjuntores em caixa moldada, disjuntores abertos, disjuntores motores, contatores, contatores auxiliares, mini contatores, relés térmicos, chaves rotativas, chaves de transferência automática, interruptor diferencial residual, dispositivos de proteção contra surto e fusíveis.
