Mostrando todos os 2 resultados

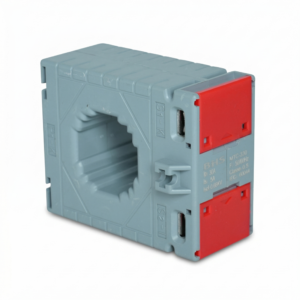

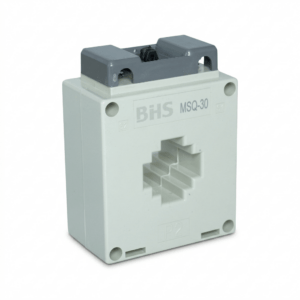

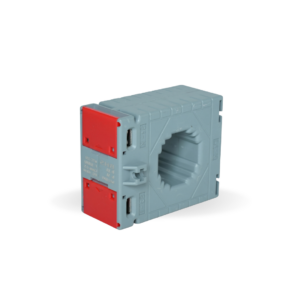

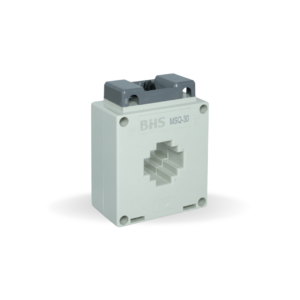

Transformadores de corrente das linhas MSQ e MTC.
Para que serve
O TC permite medir corrente alta sem interromper o circuito: o condutor principal passa por dentro dele e o TC entrega, no secundário, uma corrente pequena e proporcional — normalmente 5 A no fundo de escala. É esse secundário que o amperímetro, o multimedidor ou o controlador de fator de potência lê.
A relação é o dado principal
Um TC de 100/5 A entrega 5 A no secundário quando passam 100 A no primário. A relação tem que bater com a escala do instrumento: instrumento graduado para outra relação vai indicar um número errado com toda a convicção do mundo.
Cuidado que vale a pena repetir
Nunca deixe o secundário de um TC energizado em aberto. Com o primário conduzindo e o secundário sem carga, aparecem tensões perigosas nos terminais. Antes de remover o instrumento, curto-circuite o secundário.
O que conferir
A relação, a janela (diâmetro do furo ou dimensão do barramento que vai passar), a classe de exatidão e a forma de fixação.
