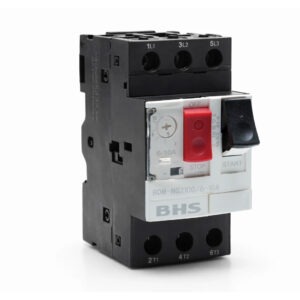

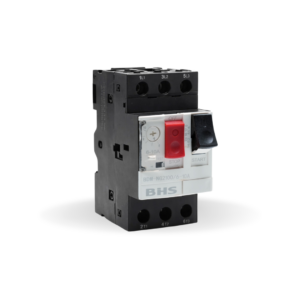

Disjuntor motor BDM, com a caixa vazia BDM-G2 e os blocos de contatos auxiliares BBC.
Três proteções numa peça
O disjuntor motor reúne o que normalmente seriam três componentes: proteção contra curto-circuito, proteção contra sobrecarga com ajuste na corrente do motor, e seccionamento com comando manual. Em muitos acionamentos ele substitui o conjunto disjuntor + relé térmico, ocupando menos espaço e simplificando a fiação.
Como se dimensiona
Pela corrente de placa do motor, que precisa cair dentro da faixa de ajuste — e o ajuste se faz na corrente real, não no máximo da faixa. Disjuntor motor deixado no máximo "para não desarmar" deixa de proteger o motor.
Acessórios
Os blocos de contatos auxiliares BBC levam ao comando a informação de ligado, desligado ou disparado. A caixa BDM-G2 permite usar o disjuntor motor fora do painel, como chave de partida local junto à máquina.
Disjuntor motor com contator
Em acionamento comandado à distância, o disjuntor motor faz a proteção e o seccionamento, e o contator faz a manobra — é o arranjo padrão quando o motor precisa ser ligado e desligado por comando, e não só por alavanca.
