Mostrando todos os 3 resultados

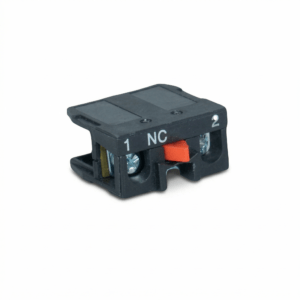

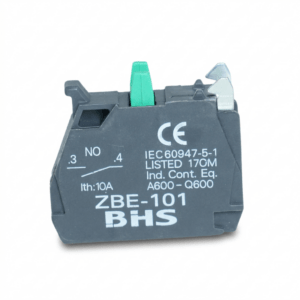

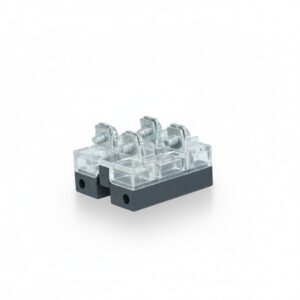

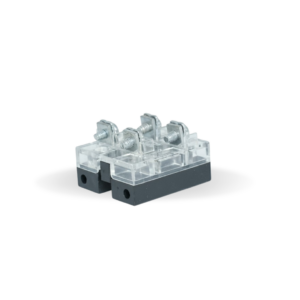

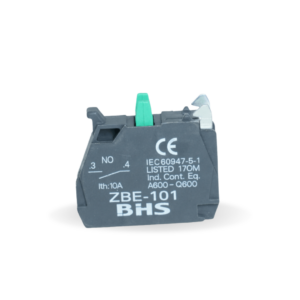

Blocos de contato para botão de comando: HB2-BE, HBE e BX.
O bloco de contato é a parte elétrica do botão — o frontal é só o que a mão encosta. É no bloco que está o contato NA ou NF que abre e fecha o circuito de comando, e é ele que define a capacidade elétrica do conjunto.
Como o bloco entra na referência
Nas quatro linhas de 22 mm (HB2-E, HB2-B, HB4-B e HB5-A), o último dígito do código do botão declara a composição de contato: 1 = 1NA, 2 = 1NF, 3 = 2NA, 4 = 2NF e 5 = 1NA + 1NF. Ou seja, ao pedir o botão você já está pedindo o bloco — os blocos avulsos desta categoria são para reposição ou para montar uma composição diferente da de catálogo.
Dados elétricos das linhas de 22 mm
Corrente térmica (Ith) de 10 A, tensão de isolação (Ui) de 600 V, contato de liga de prata Ag/Ni, IP20 nos terminais e resistência de contato ≤ 50 mΩ. Em AC-15: 10 A em 24 V, 8 A em 48 V, 6 A em 110 V, 3 A em 230 V e 2 A em 400 V. Em DC-13: 2,5 A em 24 V, 1,4 A em 48 V, 0,55 A em 110 V, 0,27 A em 230 V e 0,2 A em 400 V.
