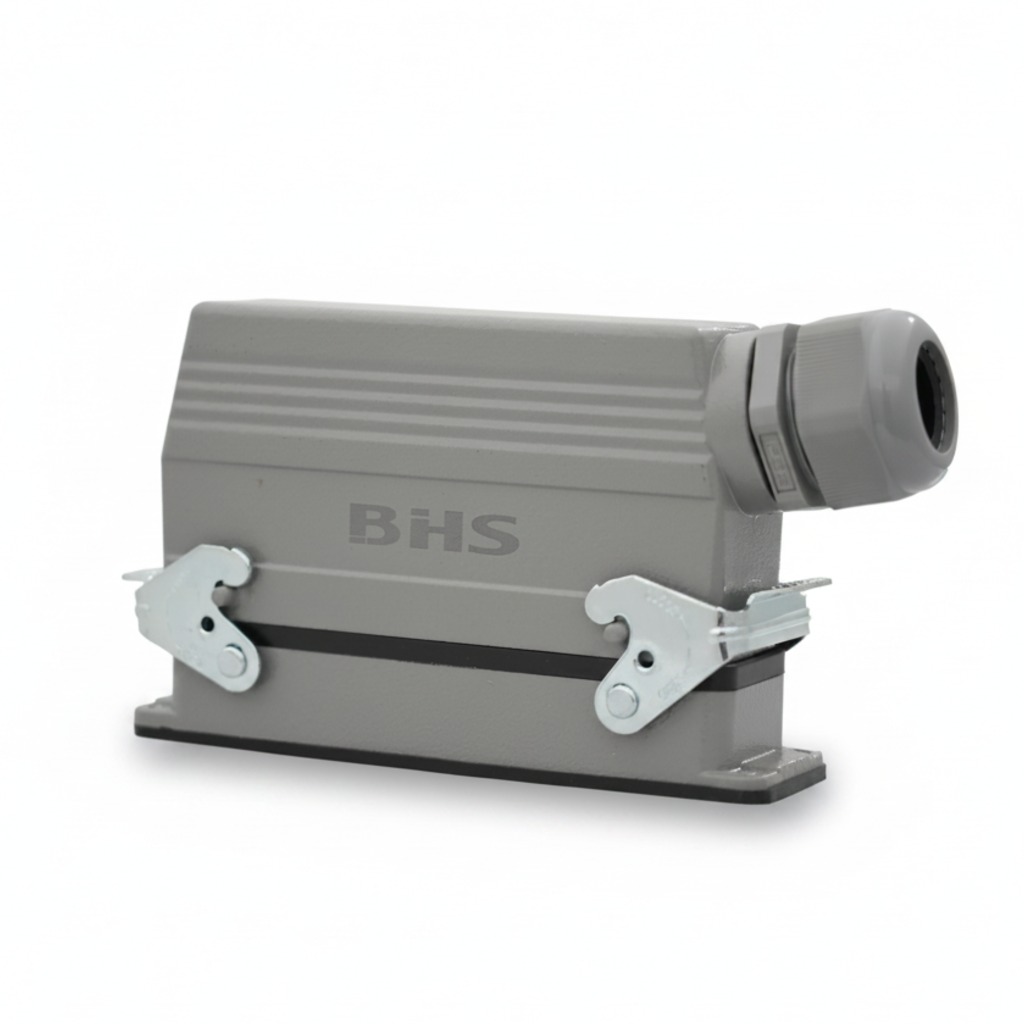

Este conjunto reúne a carcaça BTM-32TS-R e a base BTM-32AG-R da linha BTM-32, no formato retangular: um conector multipolar industrial de 32 polos mais contato terra, para 16 A e 500 V.
A carcaça é a parte móvel, de 4 pinos, com saída lateral e prensa-cabo PG 29. A base é a parte fixa, baixa, para rasgo de painel. As duas travam entre si por 2 travas laterais, com a alavanca que o catálogo descreve como trava da conexão contra aberturas acidentais.
Carcaça e base são fornecidas sem soquete. O par correspondente a este formato é o BTM-SE032M-R / BTM-SE032F-R — 32 polos corridos, numerados de 1 a 32, 16 A / 500 V, com terminal de parafuso.
Dados elétricos declarados no catálogo da linha BTM
Capacidade dos pinos com terminal de parafuso: 16 A / 500 V. Tensão de isolação de 600 V. Resistência de contato ≤ 1 mΩ. Vida mecânica de ≥ 500 manobras. Temperatura ambiente de −20 °C a +90 °C. Grau de poluição III. Seção de cabo no pino de contato: 0,75 a 2,5 mm².
Atenção ao formato: quadrado e retangular não se misturam

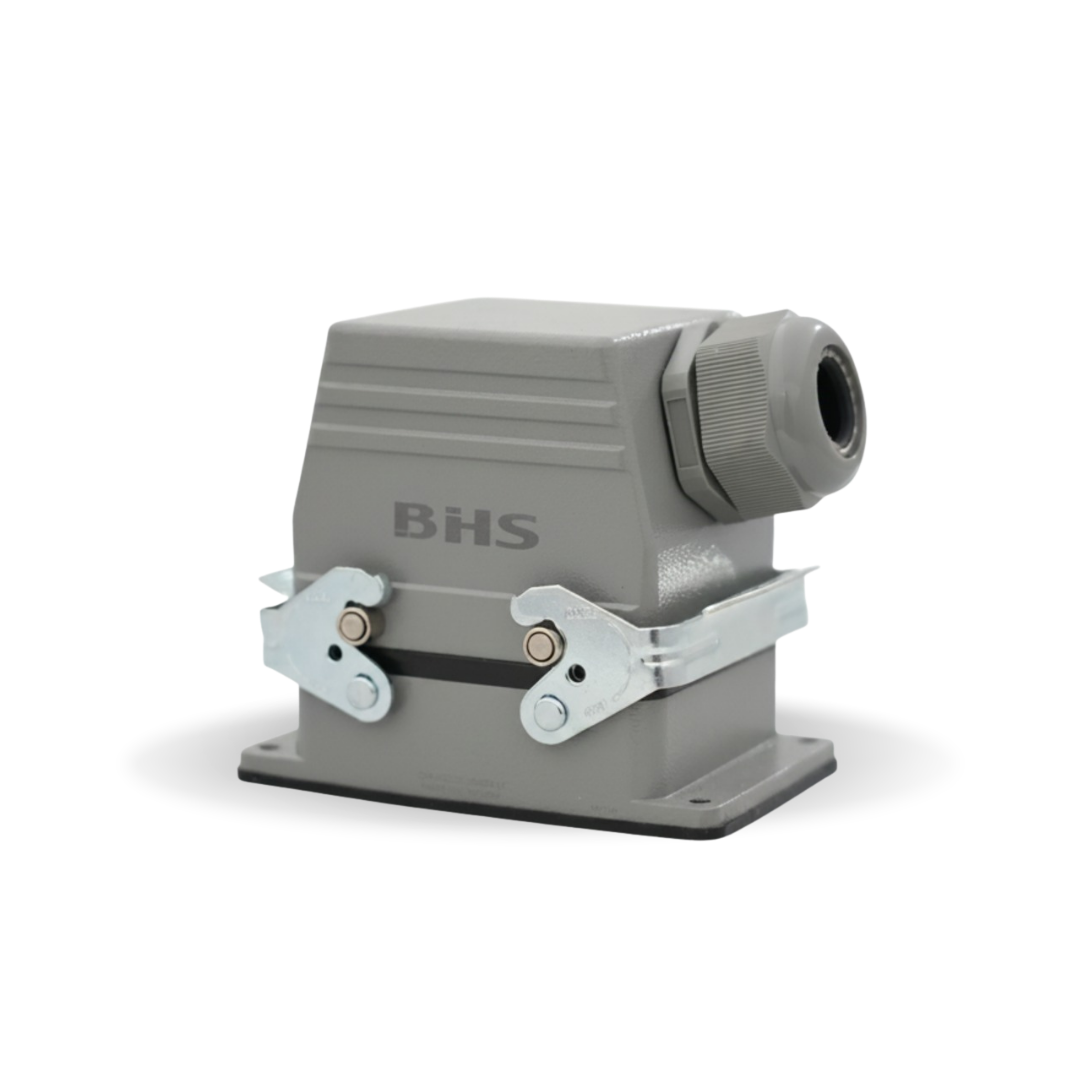

A linha BTM-32 existe em dois formatos de corpo, com peças que não são intercambiáveis. O quadrado usa as referências sem sufixo (BTM-32TG, BTM-32TS, BTM-32AG, BTM-32SGR) e recebe o soquete BTM-SE2x016, de 32 polos em dois blocos de 16. O retangular usa as referências com sufixo -R e recebe o soquete BTM-SE032-R, de 32 polos corridos. Conferir o formato antes de comprar carcaça, base ou soquete avulsos.
Proteção e normas
O catálogo declara IP55 para a tomada completa com prensa-cabo, em conformidade com a IEC 60529, e conformidade da linha com IEC 60664, IEC 61984 e UL94 V0. Os valores são declarados para a linha BTM, não modelo a modelo.
Construção e materiais
Invólucro em alumínio injetado, alavanca em aço zincado, porta-contato em termoplástico (o catálogo também o descreve como policarbonato auto-extinguível), terminais em latão com tratamento superficial prateado e prensa-cabo em termoplástico. A conexão macho/fêmea é polarizada e o contato terra está presente em todas as versões de soquete.
As referências exatas deste conjunto estão na tabela de modelos desta página.
