Bornes de conexão

Bornes de conexão: o ponto onde o cabo de campo encontra o circuito do painel. É neles que a manutenção mede, isola e desliga — e é neles que mora boa parte dos defeitos que ninguém acha.

As quatro famílias

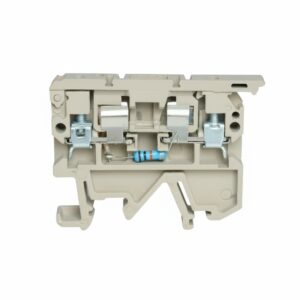

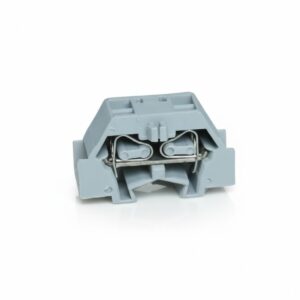

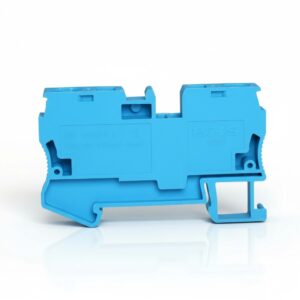

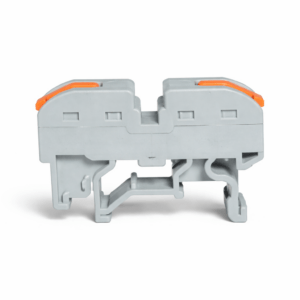

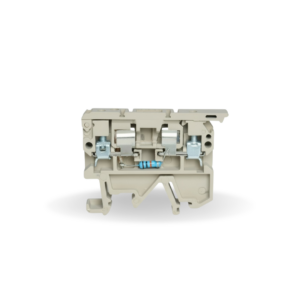

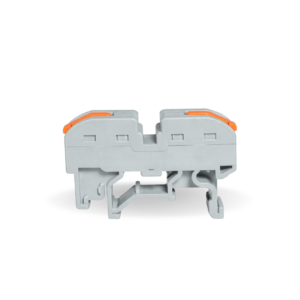

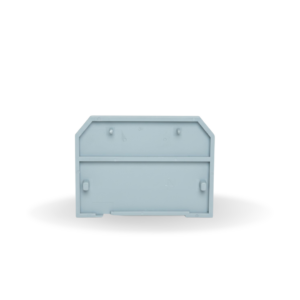

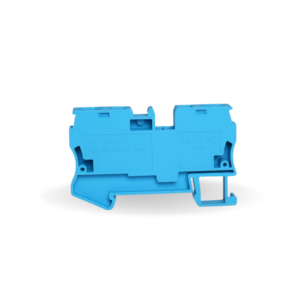

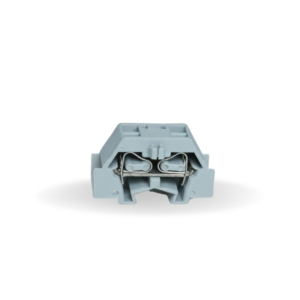

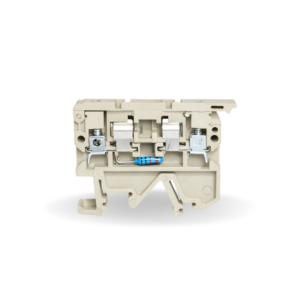

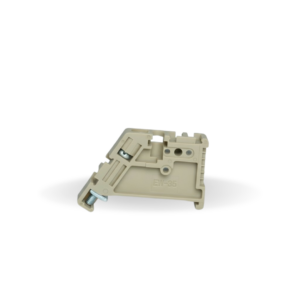

Bornes LTU4, a parafuso. Bornes BST, a mola. Mini bornes BD5, a mola. Bornes PCT, a alavanca. Cada uma com suas tampas finais, pontes de interligação, postes e identificadores.

O que define o borne
Seção do condutor — cada borne tem faixa mínima e máxima em mm². Cabo fino em borne grande não aperta; cabo grosso em borne pequeno não entra ou entra deformando.
Corrente e tensão do circuito.

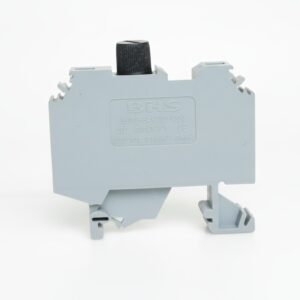

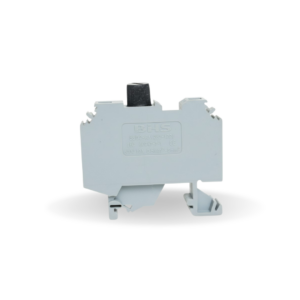

Função — passagem, terra, seccionável (com faca, para isolar o circuito sem desfazer a ligação), com fusível, de distribuição.

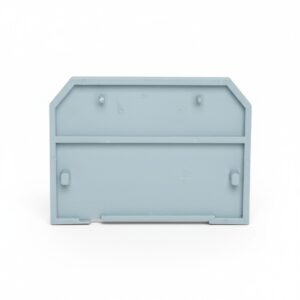

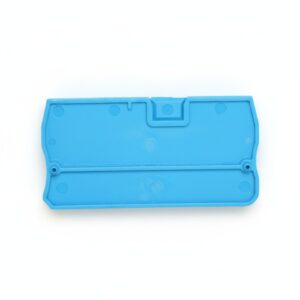

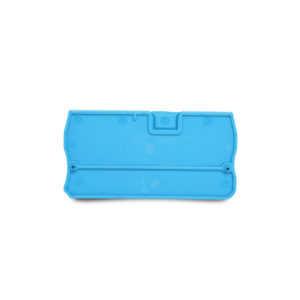

Montagem — praticamente toda a linha é para trilho DIN, e o conjunto se fecha com tampa de extremidade, ponte de interligação e identificador.

O acessório que não é opcional
Régua de bornes sem identificação obriga a manutenção a adivinhar, e sem ponte vira um emaranhado de fios de mesmo potencial saltando de borne em borne. O custo desses acessórios é pequeno perto do tempo que economizam na primeira falha.
