Tabela de Medidas de Prensa-Cabos: PG, Métrica (M) e NPT

Diâmetro de cabo aceito, furação do painel, medidas do corpo e abertura da chave — as três roscas em tabelas completas, prontas para consulta.

O prensa-cabo é escolhido por dois números que precisam bater ao mesmo tempo: o diâmetro externo do cabo que vai passar por ele e o diâmetro do furo disponível no painel ou na caixa. Errar qualquer um dos dois compromete a vedação — e é justamente por isso que o grau de proteção IP 67 depende tanto do componente quanto da montagem.

As tabelas abaixo trazem as três linhas de rosca fabricadas: PG (a mais comum no Brasil), métrica M (padrão internacional, exigida em boa parte das máquinas importadas) e NPT (padrão americano, usual em ambientes industriais pesados).

Como usar a tabela em três passos

1. Meça o diâmetro externo do cabo. Use paquímetro sobre a capa, não sobre os condutores. Se o cabo for chato ou multicabo, considere a maior dimensão.

2. Localize a linha em que esse diâmetro cai entre o mínimo e o máximo da coluna “Ø Cabos”. Se ficar no limite exato de duas bitolas, prefira a menor — a vedação trabalha melhor comprimindo o cabo na faixa central do intervalo.

3. Confirme a furação. A coluna “Furação” indica o diâmetro do furo que o painel precisa ter. Se o furo já existe e é fixo, comece por ele e siga no sentido inverso.

Tabela de medidas — rosca PG

C1 = diâmetro externo da rosca · C2 = comprimento da rosca · C3 = comprimento total do corpo · Chave = abertura da chave de aperto.

Rosca PG no catálogo BHS: prensa-cabo BG-PG, fornecido em preto e em cinza. O catálogo traz ainda a medida BG-PG63, disponível somente na cor preta (referência BG-PG63-2, diâmetro externo 70 mm); as demais medidas dessa bitola devem ser confirmadas com a nossa equipe técnica. Se o cabo corre dentro de conduíte corrugado, o item certo não é o prensa-cabo — veja o conector BCR mais abaixo.

Tabela de medidas — rosca métrica (M)

Rosca métrica no catálogo BHS: prensa-cabo BG-M, de M12 a M63, em preto e em cinza.

A ficha técnica BHS traz ainda o BG-M36 (M36×1,5, cabo de 18 a 25 mm, C1 36 · C2 12 · C3 38, furação 36~36,4 mm, chave 41 mm), que não está na nossa linha comercial — confirme a disponibilidade com a equipe técnica antes de especificar essa medida.

Tabela de medidas — rosca NPT

Rosca NPT no catálogo BHS: prensa-cabo BG-NPT, nas bitolas 3/8″, 1/2″, 3/4″ e 1″.

Conector para conduíte BCR

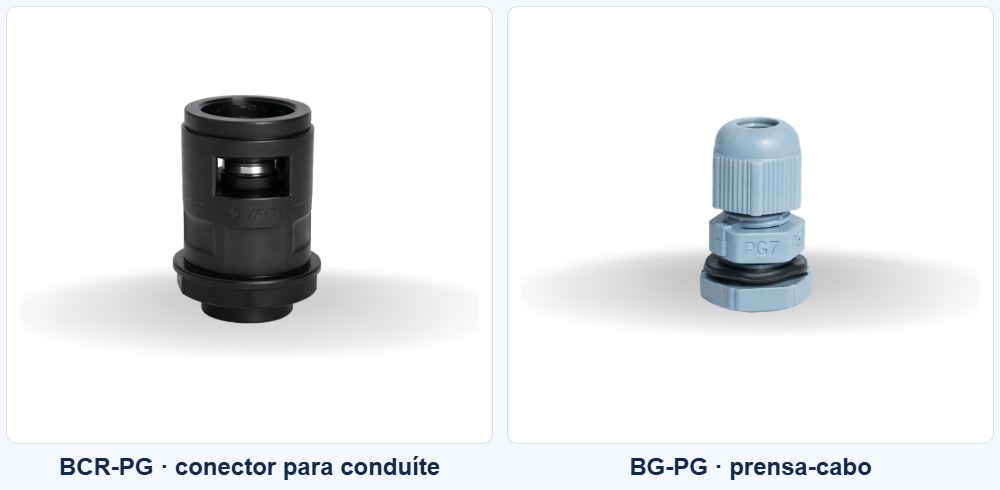

O prensa-cabo prende e veda o cabo direto na chapa do painel. Quando o cabo corre protegido dentro de conduíte corrugado, quem faz a ligação até o painel é o conector BCR, com a mesma rosca PG. São seis medidas, fornecidas na cor preta.

Todas as seis medidas em conector para conduíte BCR-PG.

Conduíte corrugado que encaixa em cada conector

Vendido por metro, na cor preta.

O catálogo não lista conduíte corrugado específico para o BCR-PG19. Para essa medida, consulte a nossa equipe técnica.

Características técnicas da linha

Perguntas frequentes

Todos os modelos das tabelas acima fazem parte da linha de prensa-cabos da BHS Elétrica.

Achou a medida? Veja a linha completa

Todos os modelos estão reunidos em prensa-cabos. No código da referência, o sufixo -2 indica a versão preta e o -1 a cinza.

Medidas do catálogo técnico de prensa-cabos da BHS Elétrica. Em caso de dúvida na especificação, consulte nossa equipe técnica antes da compra.
