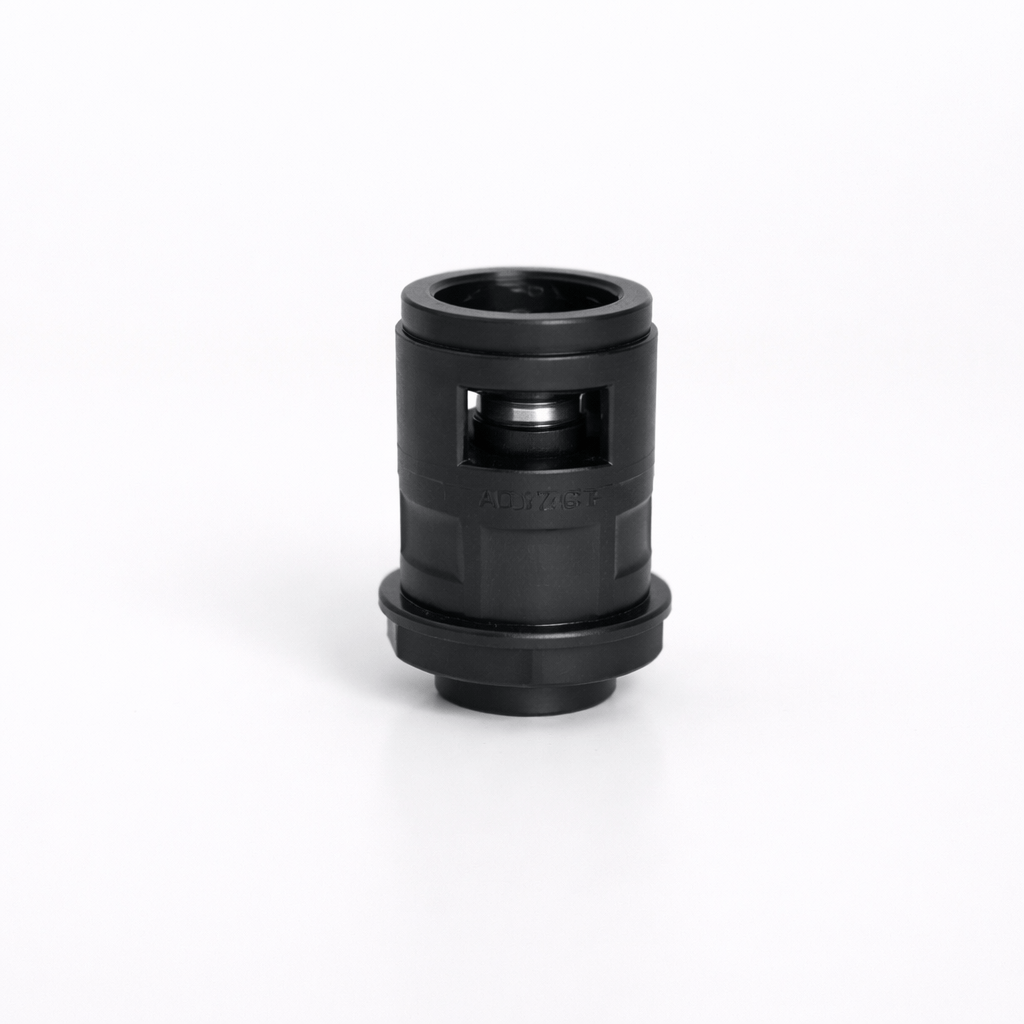

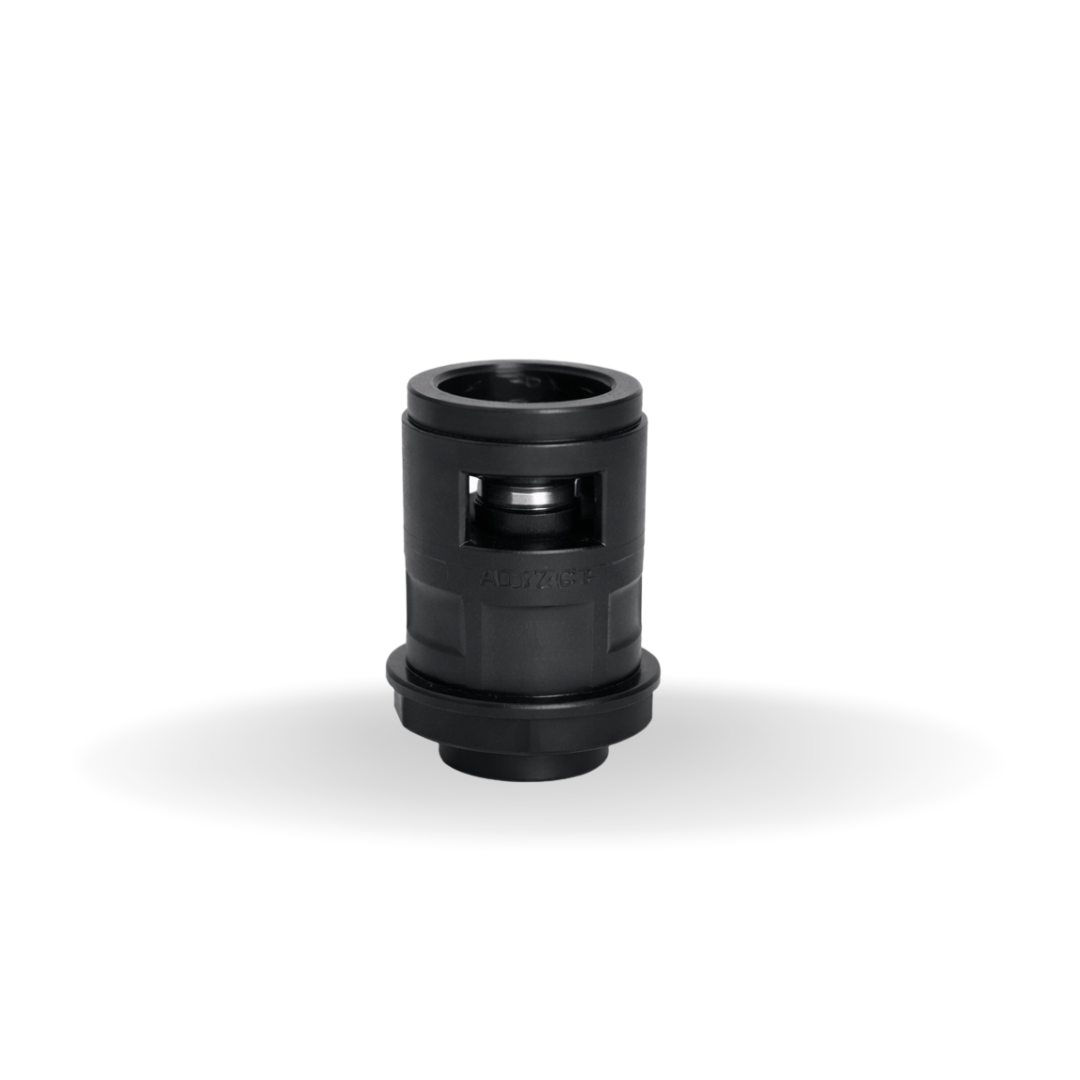

Prensa Cabo BCR-PG
O BCR-PG é um conector reto para conduíte industrial, com rosca fêmea incorporada — dispensa adaptador. Serve para conexão de conduíte industrial rígido e de conduíte industrial corrugado flexível. Na entrada de cabos de energia em painéis metálicos, protege os cabos contra cortes e funciona como aliviador das tensões mecânicas.
Material: termoplástico auto-extinguível (poliamida 6.6), com anéis de vedação em borracha de alta resistência e alta resistência mecânica ao impacto. Cor preta. Grau de proteção IP66. Temperatura de trabalho de -40 °C a 90 °C, com suportabilidade instantânea de até 110 °C.
A tabela do catálogo cobre cinco roscas PG, com o diâmetro de cabo aceito, o encaixe de tubo, a rosca (GL), o corpo (H), a furação (AG) e a chave:
- PG11 — tubo AD.15.8 · cabo de 6 a 10 mm · rosca 18,6 mm · corpo 9 mm · furação 18,6~18,9 mm · chave 22
- PG13,5 — tubo AD.18.5 · cabo de 7 a 12,5 mm · rosca 20,4 mm · corpo 10 mm · furação 20,4~20,7 mm · chave 24
- PG16 — tubo AD.21.2 · cabo de 8,5 a 14 mm · rosca 22,5 mm · corpo 10 mm · furação 22,5~22,8 mm · chave 27
- PG21 — tubo AD.28.5 · cabo de 12,5 a 18 mm · rosca 28,3 mm · corpo 12 mm · furação 28,3~28,7 mm · chave 33
- PG29 — tubo AD.34.5 · cabo de 18 a 25 mm · rosca 37 mm · corpo 15 mm · furação 37~37,4 mm · chave 41
Dados conforme o catálogo BHS do conector para tubo corrugado BCR.
