Divisão-União TPD e TPX são as conexões pneumáticas que derivam a linha a partir de uma rosca macho: rosqueiam no equipamento e entregam dois tubos. Mudam entre si na geometria — no TPD a rosca sai pela lateral do T; no TPX a rosca sai pelo centro do Y.
Como se lê a referência
As duas famílias se escrevem TPD-<tubo>-<rosca> e TPX-<tubo>-<rosca>. O primeiro número é o diâmetro externo do tubo em milímetros — 06 é Ø6, 08 é Ø8 e 10 é Ø10. O segundo é a dimensão da rosca: 01 é 1/8″ e 02 é 1/4″.

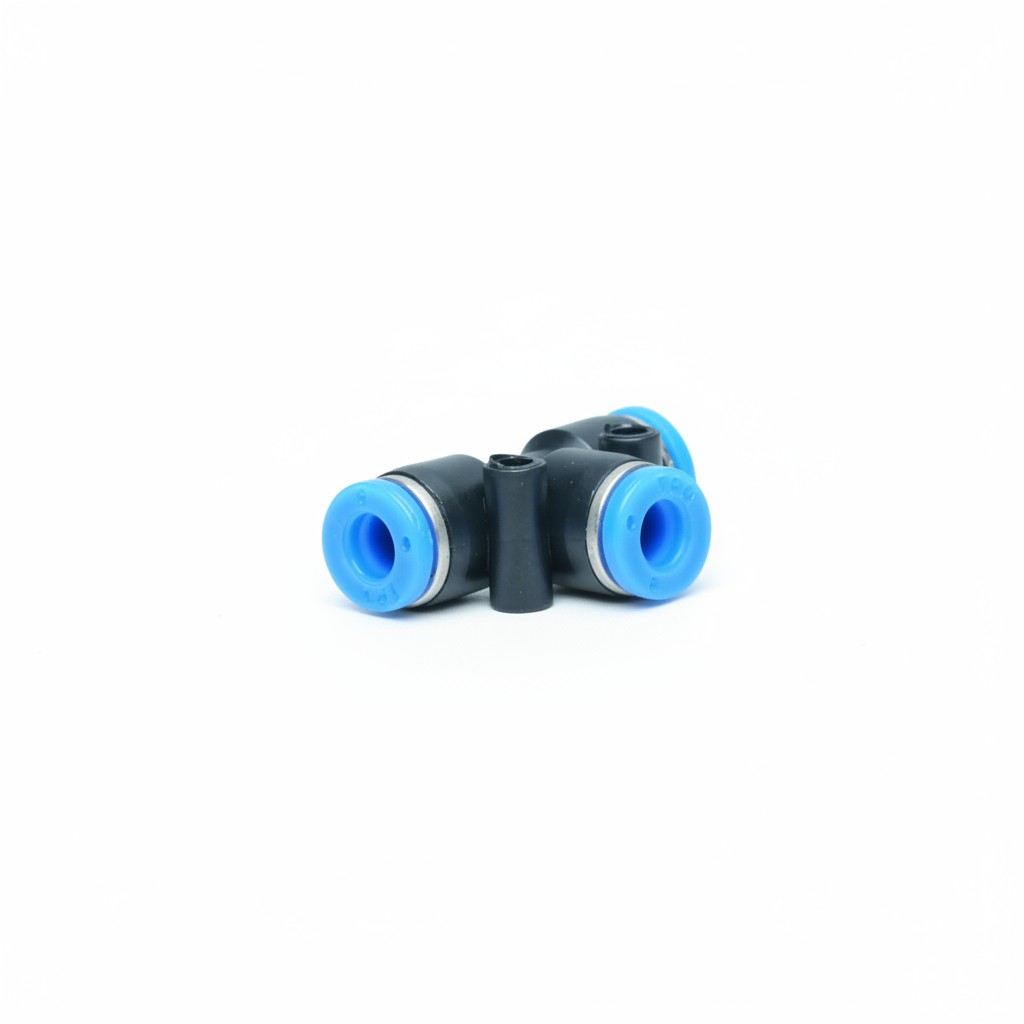

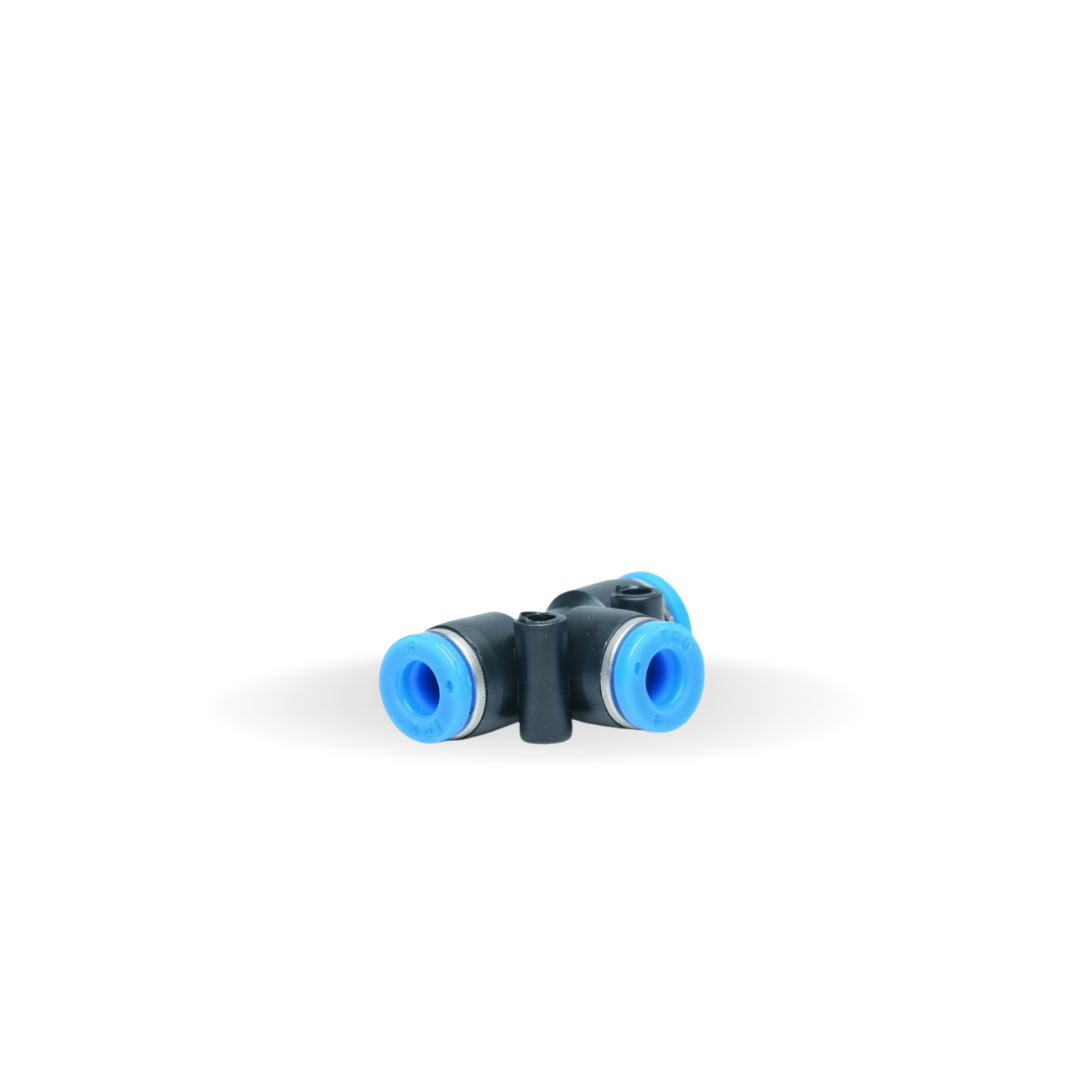

União em T Macho Lateral — TPD
| Referência | Tubo (mm) | Rosca |
|---|---|---|
| TPD-06-01 | Ø6 | 1/8″ |
| TPD-08-01 | Ø8 | 1/8″ |
| TPD-06-02 | Ø6 | 1/4″ |
| TPD-08-02 | Ø8 | 1/4″ |
União em Y Macho Central — TPX
| Referência | Tubo (mm) | Rosca |
|---|---|---|
| TPX-06-01 | Ø6 | 1/8″ |
| TPX-08-01 | Ø8 | 1/8″ |
| TPX-06-02 | Ø6 | 1/4″ |
| TPX-08-02 | Ø8 | 1/4″ |
| TPX-10-02 | Ø10 | 1/4″ |
As duas famílias cobrem tubo de Ø6 a Ø10 mm com rosca de 1/8″ e 1/4″.
Dados técnicos da linha
| Pressão máxima | 0 ~ 1,0 MPa (0 ~ 10,2 kg/cm²) |
| Temperatura de trabalho | −5 °C a +60 °C |
| Material do tubo | Nylon e polietano |
| Material da rosca | Cobre |
Os valores acima são os declarados no catálogo técnico de conexões pneumáticas da BHS (revisão dez-18) e valem para toda a linha.
