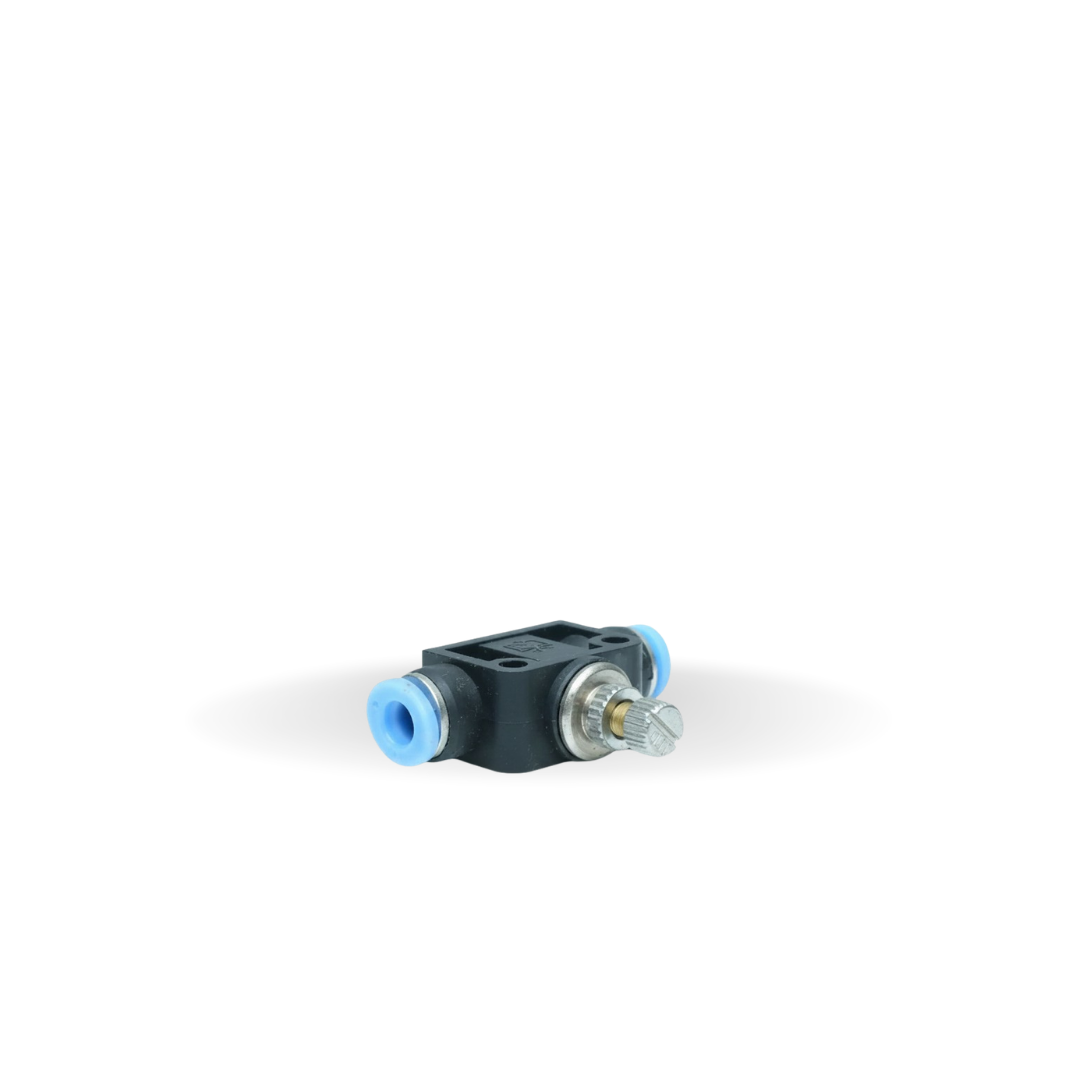

Controlador de Fluxo TLSA é o regulador de vazão pneumático de montagem em linha: entra tubo de um lado, sai tubo do outro, e o parafuso central ajusta a passagem de ar. Usa-se quando o pórtico do cilindro já está ocupado ou quando a regulagem precisa ficar acessível num ponto intermediário da tubulação.
Como se lê a referência
A referência se escreve TLSA-<tubo>, onde o número é o diâmetro externo do tubo em milímetros: 04 é Ø4, 06 é Ø6, 08 é Ø8, 10 é Ø10 e 12 é Ø12.
Modelos
| Referência | Tubo (mm) | Tubo (mm) |
|---|---|---|
| TLSA-04 | Ø4 | Ø4 |
| TLSA-06 | Ø6 | Ø6 |
| TLSA-08 | Ø8 | Ø8 |
| TLSA-10 | Ø10 | Ø10 |
| TLSA-12 | Ø12 | Ø12 |
São cinco referências, todas com os dois lados do mesmo diâmetro, de Ø4 a Ø12 mm. A versão que rosqueia direto no cilindro é a TSL, tubo-rosca.
Dados técnicos da linha
| Pressão máxima | 0 ~ 1,0 MPa (0 ~ 10,2 kg/cm²) |
| Temperatura de trabalho | −5 °C a +60 °C |
| Material do tubo | Nylon e polietano |
| Material da rosca | Cobre |
Os valores acima são os declarados no catálogo técnico de conexões pneumáticas da BHS (revisão dez-18) e valem para toda a linha.
