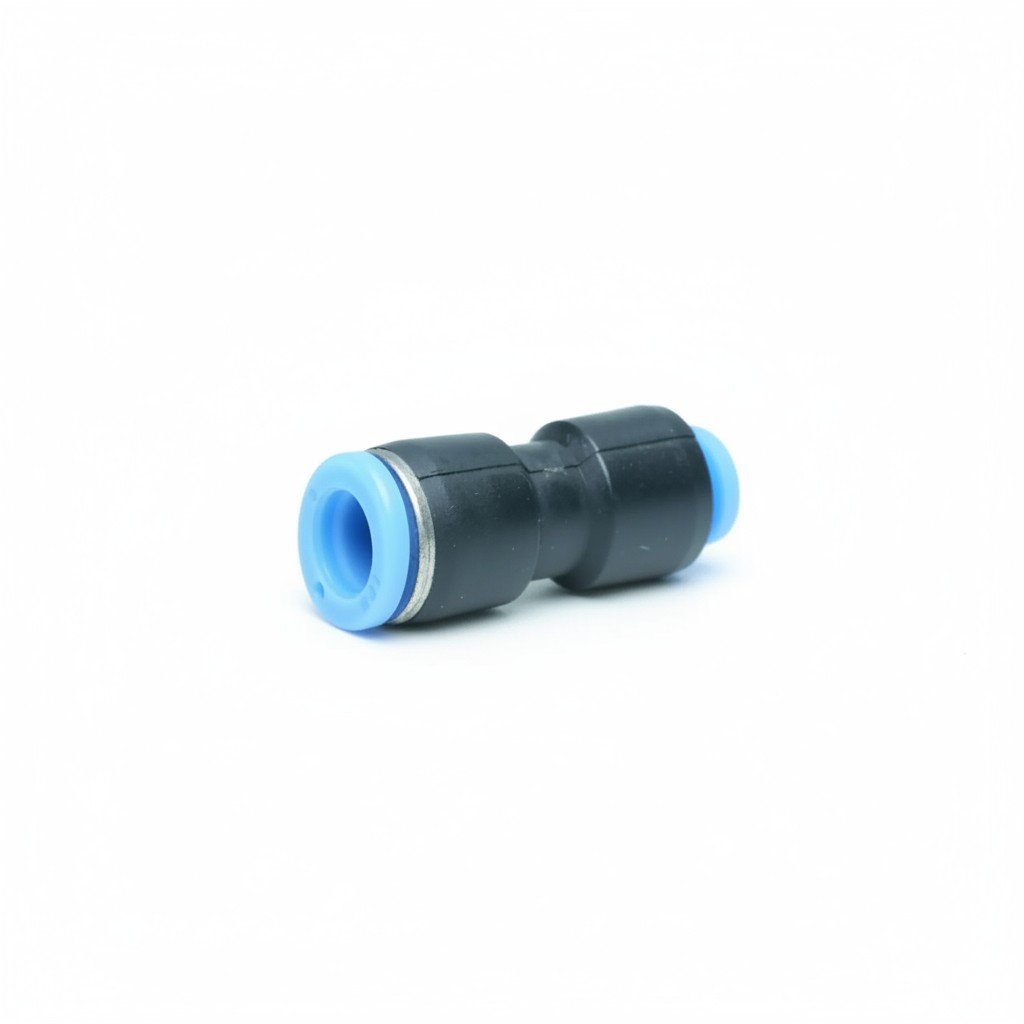

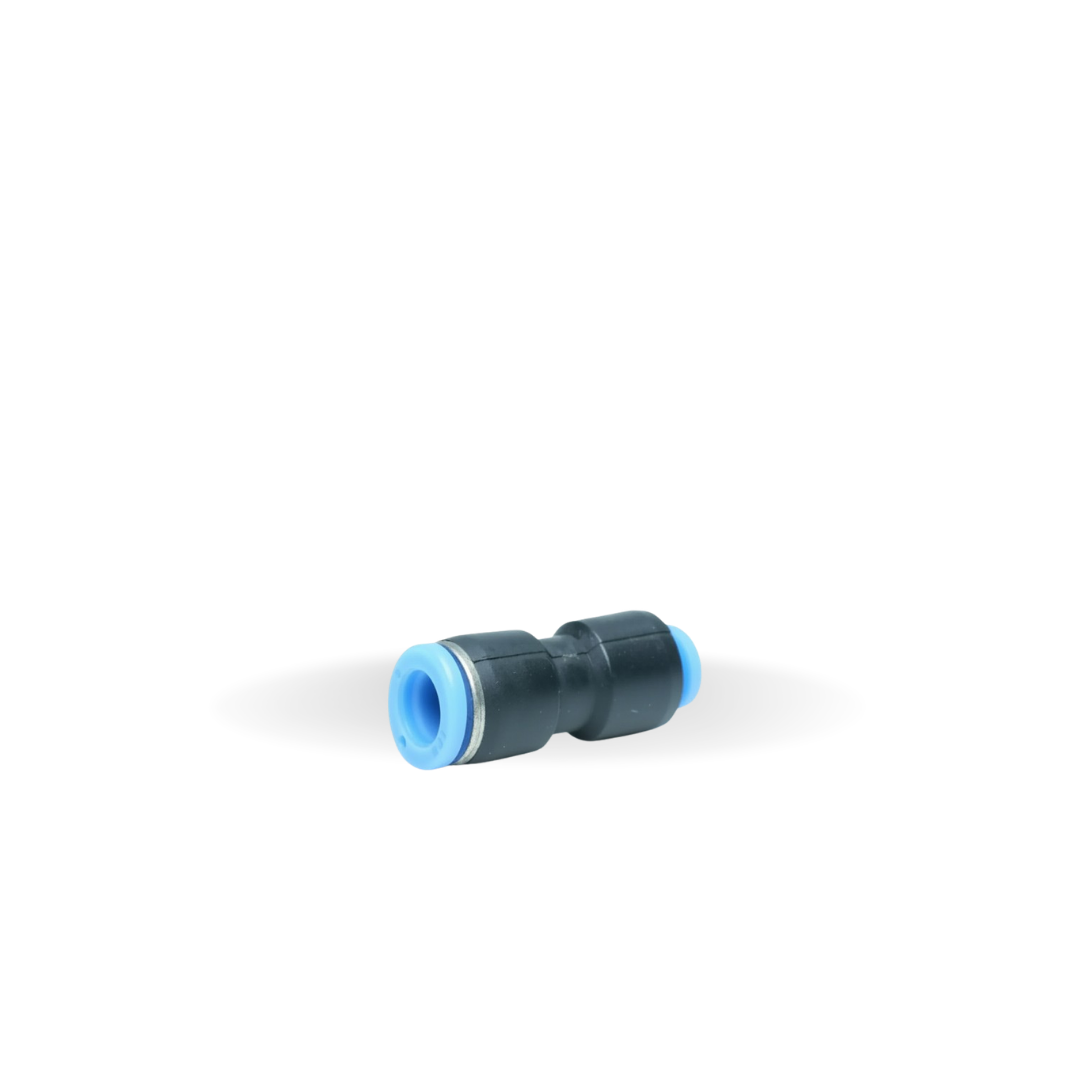

União para Redução Reta TPG é a conexão pneumática que emenda dois tubos de diâmetros diferentes em linha reta. É a peça que fecha a transição entre o tronco da rede e o ramal do equipamento sem adaptador improvisado.
Como se lê a referência
A referência se escreve TPG-<tubo maior>-<tubo menor>, nos dois casos em milímetros de diâmetro externo. TPG-10-06, por exemplo, emenda um tubo Ø10 a um tubo Ø6.
Modelos
| Referência | Tubo (mm) | Tubo (mm) |
|---|---|---|
| TPG-06-04 | Ø6 | Ø4 |
| TPG-08-04 | Ø8 | Ø4 |
| TPG-08-06 | Ø8 | Ø6 |
| TPG-10-06 | Ø10 | Ø6 |
| TPG-10-08 | Ø10 | Ø8 |
| TPG-12-08 | Ø12 | Ø8 |
| TPG-12-10 | Ø12 | Ø10 |
São sete referências, cobrindo as reduções de Ø12 a Ø4 mm.
Dados técnicos da linha
| Pressão máxima | 0 ~ 1,0 MPa (0 ~ 10,2 kg/cm²) |
| Temperatura de trabalho | −5 °C a +60 °C |
| Material do tubo | Nylon e polietano |
| Material da rosca | Cobre |
Os valores acima são os declarados no catálogo técnico de conexões pneumáticas da BHS (revisão dez-18) e valem para toda a linha.
