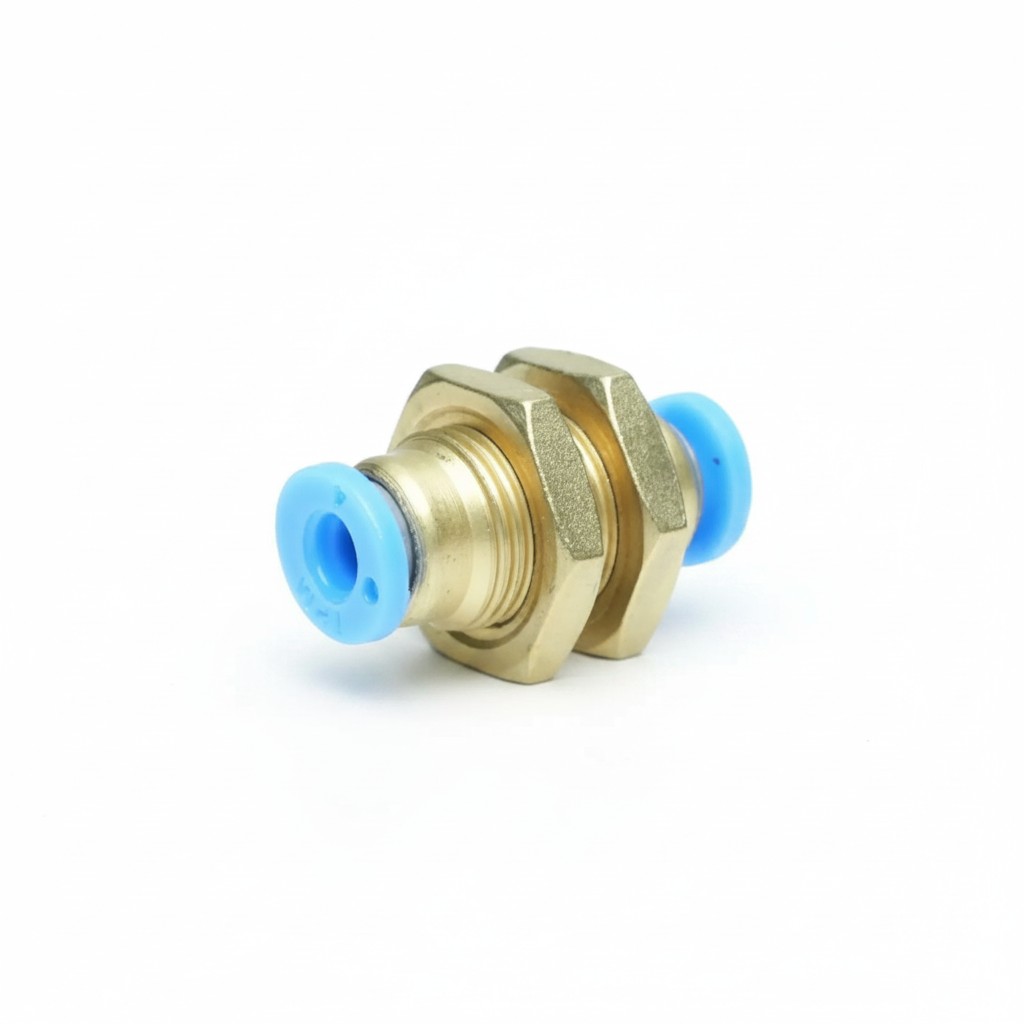

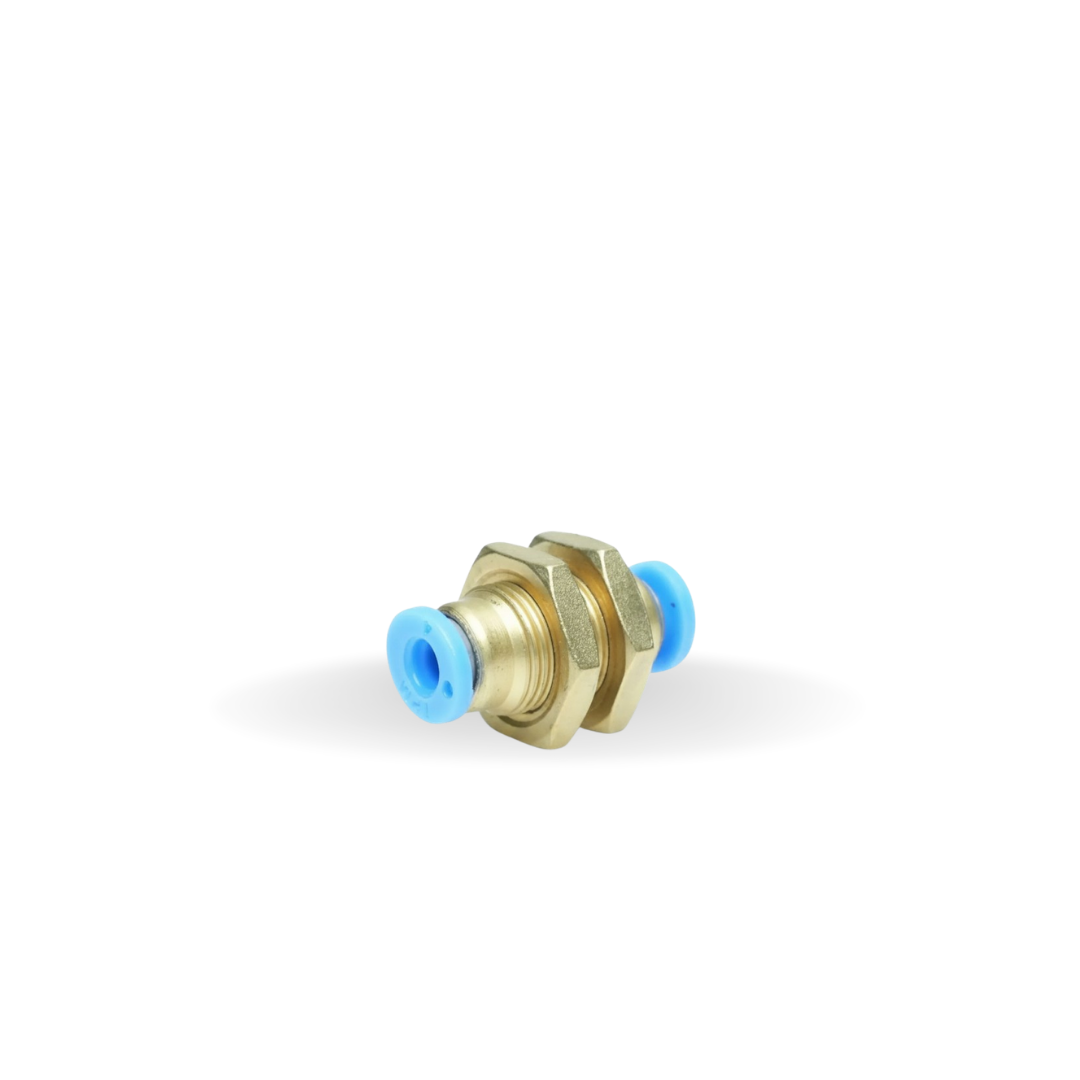

União para Painel TPM é a conexão pneumática de passagem de parede: atravessa a chapa do painel, do quadro ou da proteção da máquina e recebe tubo dos dois lados. A fixação é na própria peça, o que mantém a tubulação organizada e permite desconectar o lado externo sem abrir o painel.
Como se lê a referência
A referência se escreve TPM-<tubo>, onde o número é o diâmetro externo do tubo em milímetros: 04 é Ø4, 06 é Ø6, 08 é Ø8, 10 é Ø10 e 12 é Ø12.
Modelos
| Referência | Tubo (mm) | Tubo (mm) |
|---|---|---|
| TPM-04 | Ø4 | Ø4 |
| TPM-06 | Ø6 | Ø6 |
| TPM-08 | Ø8 | Ø8 |
| TPM-10 | Ø10 | Ø10 |
| TPM-12 | Ø12 | Ø12 |
São cinco referências, de Ø4 a Ø12 mm, com os dois lados do mesmo diâmetro.
Dados técnicos da linha
| Pressão máxima | 0 ~ 1,0 MPa (0 ~ 10,2 kg/cm²) |
| Temperatura de trabalho | −5 °C a +60 °C |
| Material do tubo | Nylon e polietano |
| Material da rosca | Cobre |
Os valores acima são os declarados no catálogo técnico de conexões pneumáticas da BHS (revisão dez-18) e valem para toda a linha.
A categoria completa está em Conexão hidráulica.
