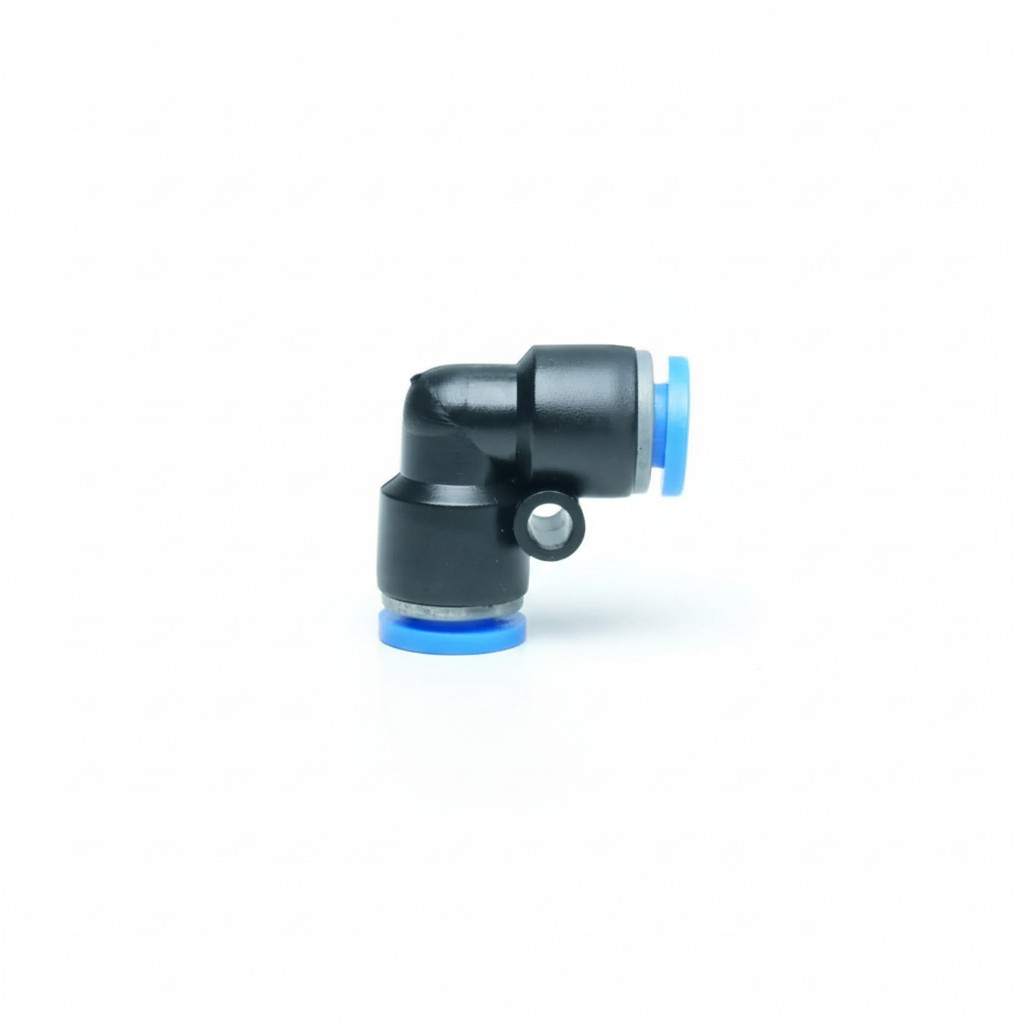

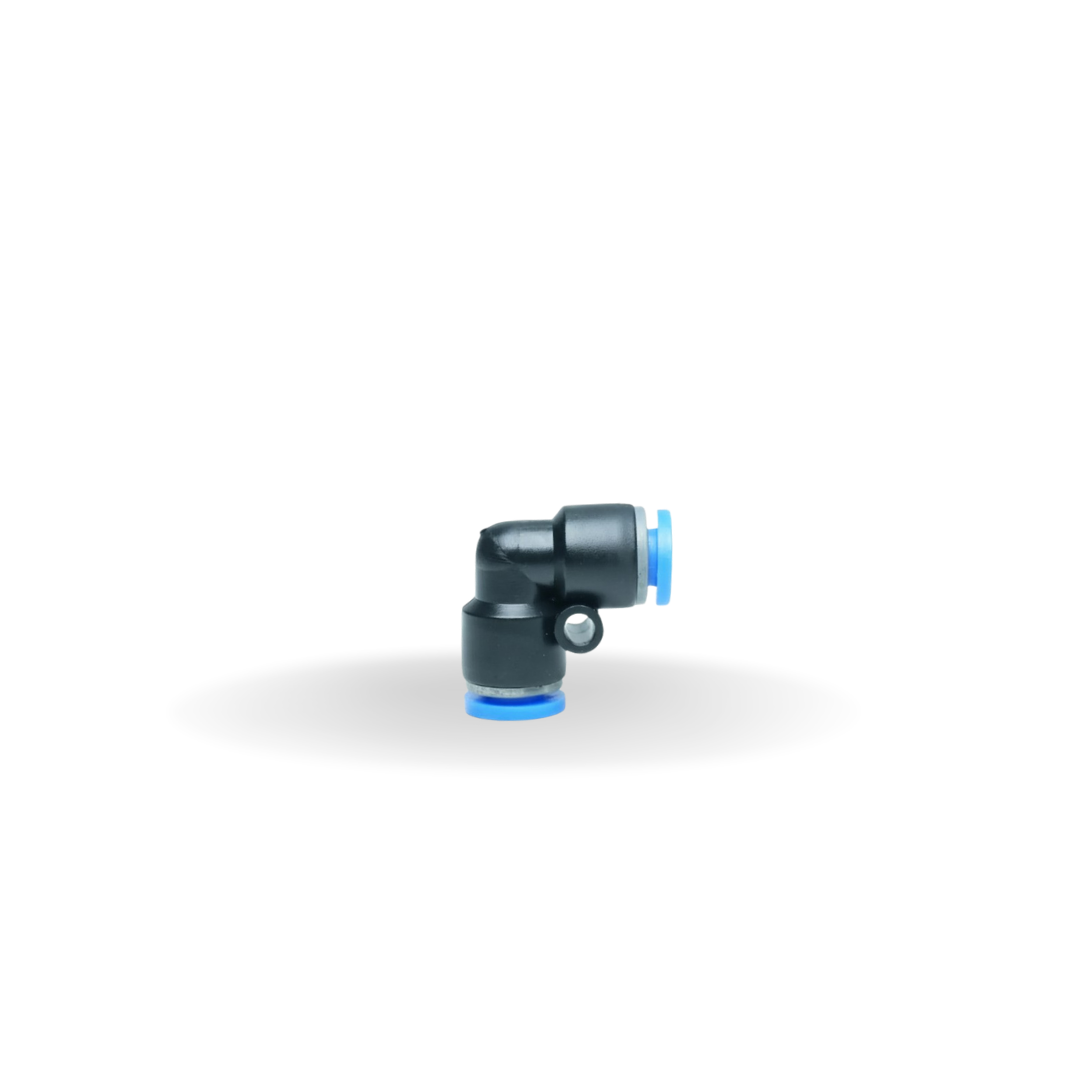

União em L TPV é a conexão pneumática que faz a curva de 90° entre dois tubos, sem rosca nenhuma. É a peça de mudança de direção da linha: evita a dobra forçada da mangueira, que estrangula a passagem de ar e marca o tubo.
Como se lê a referência
A referência se escreve TPV-<tubo>, onde o número é o diâmetro externo do tubo em milímetros: 04 é Ø4, 06 é Ø6, 08 é Ø8, 10 é Ø10 e 12 é Ø12.
Modelos
| Referência | Tubo (mm) | Tubo (mm) |
|---|---|---|
| TPV-04 | Ø4 | Ø4 |
| TPV-06 | Ø6 | Ø6 |
| TPV-08 | Ø8 | Ø8 |
| TPV-10 | Ø10 | Ø10 |
| TPV-12 | Ø12 | Ø12 |
São cinco referências, de Ø4 a Ø12 mm, com os dois lados do mesmo diâmetro. Para curva de 90° que termina em rosca, a peça é o Cotovelo Macho TPL.
Dados técnicos da linha
| Pressão máxima | 0 ~ 1,0 MPa (0 ~ 10,2 kg/cm²) |
| Temperatura de trabalho | −5 °C a +60 °C |
| Material do tubo | Nylon e polietano |
| Material da rosca | Cobre |
Os valores acima são os declarados no catálogo técnico de conexões pneumáticas da BHS (revisão dez-18) e valem para toda a linha.
