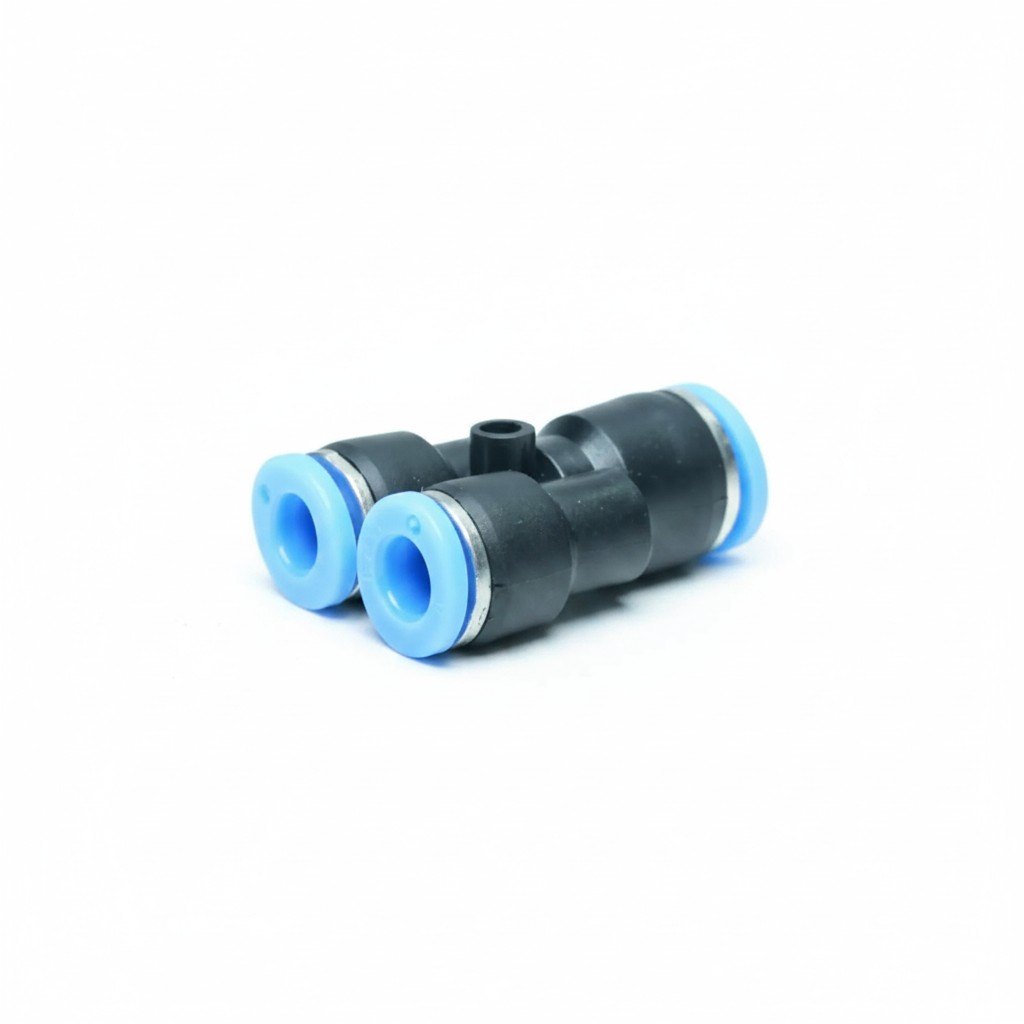

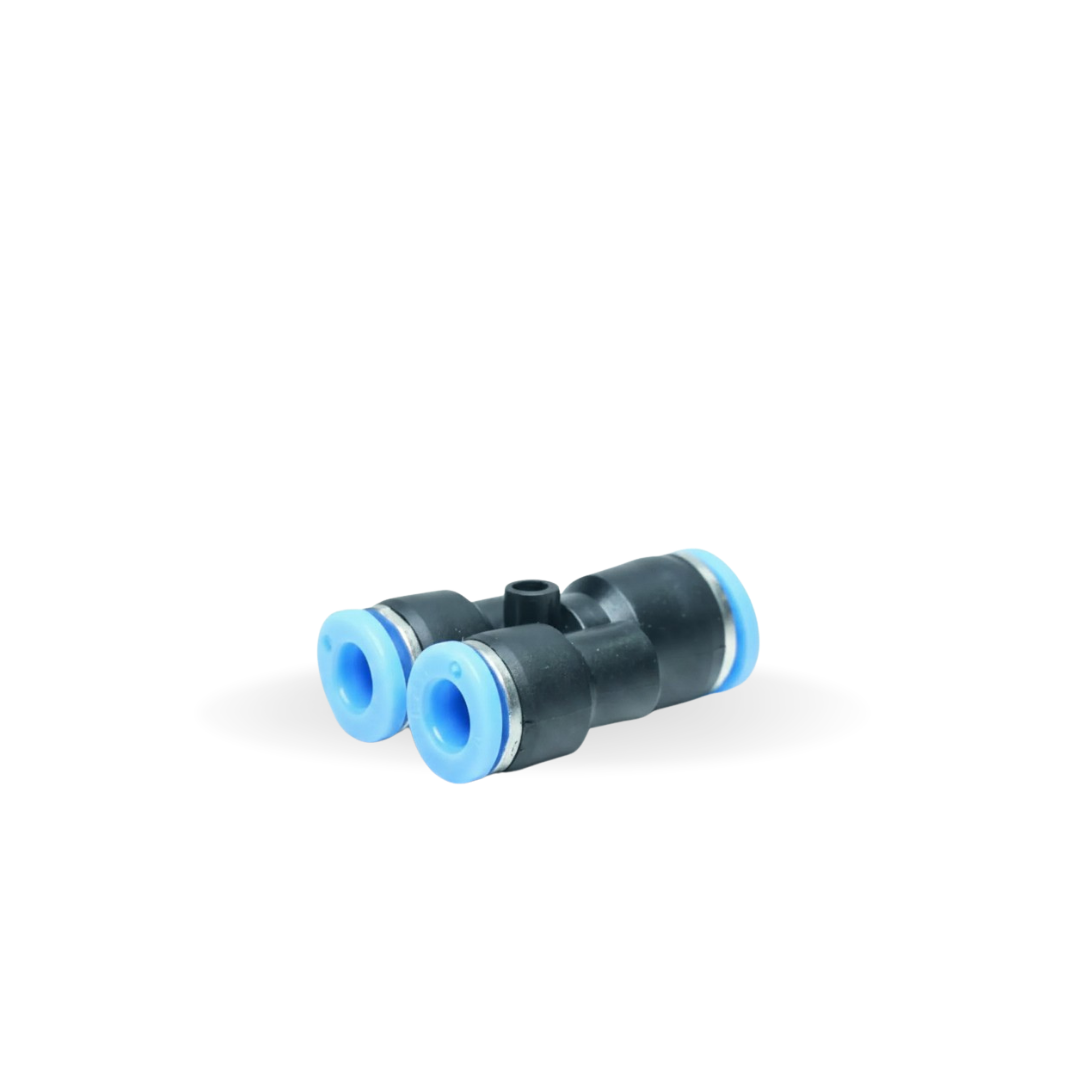

União em Y para Redução TPW é a conexão pneumática que divide uma entrada em duas saídas de diâmetro menor, em ângulo. Resolve num só corpo o que normalmente exige um T mais dois redutores — menos emendas, menos ponto de vazamento.
Como se lê a referência
A referência se escreve TPW-<entrada>-<saída>-<saída>, em milímetros de diâmetro externo do tubo. TPW-10-06-06 recebe um tubo Ø10 e entrega dois Ø6.
Modelos
| Referência | Entrada (mm) | Saída (mm) | Saída (mm) |
|---|---|---|---|
| TPW-06-04-04 | Ø6 | Ø4 | Ø4 |
| TPW-08-06-06 | Ø8 | Ø6 | Ø6 |
| TPW-10-06-06 | Ø10 | Ø6 | Ø6 |
| TPW-10-08-08 | Ø10 | Ø8 | Ø8 |
| TPW-12-08-08 | Ø12 | Ø8 | Ø8 |
Para divisão sem redução, com os três lados do mesmo diâmetro, a peça é a união em Y simples.
Dados técnicos da linha
| Pressão máxima | 0 ~ 1,0 MPa (0 ~ 10,2 kg/cm²) |
| Temperatura de trabalho | −5 °C a +60 °C |
| Material do tubo | Nylon e polietano |
| Material da rosca | Cobre |
Os valores acima são os declarados no catálogo técnico de conexões pneumáticas da BHS (revisão dez-18) e valem para toda a linha.
