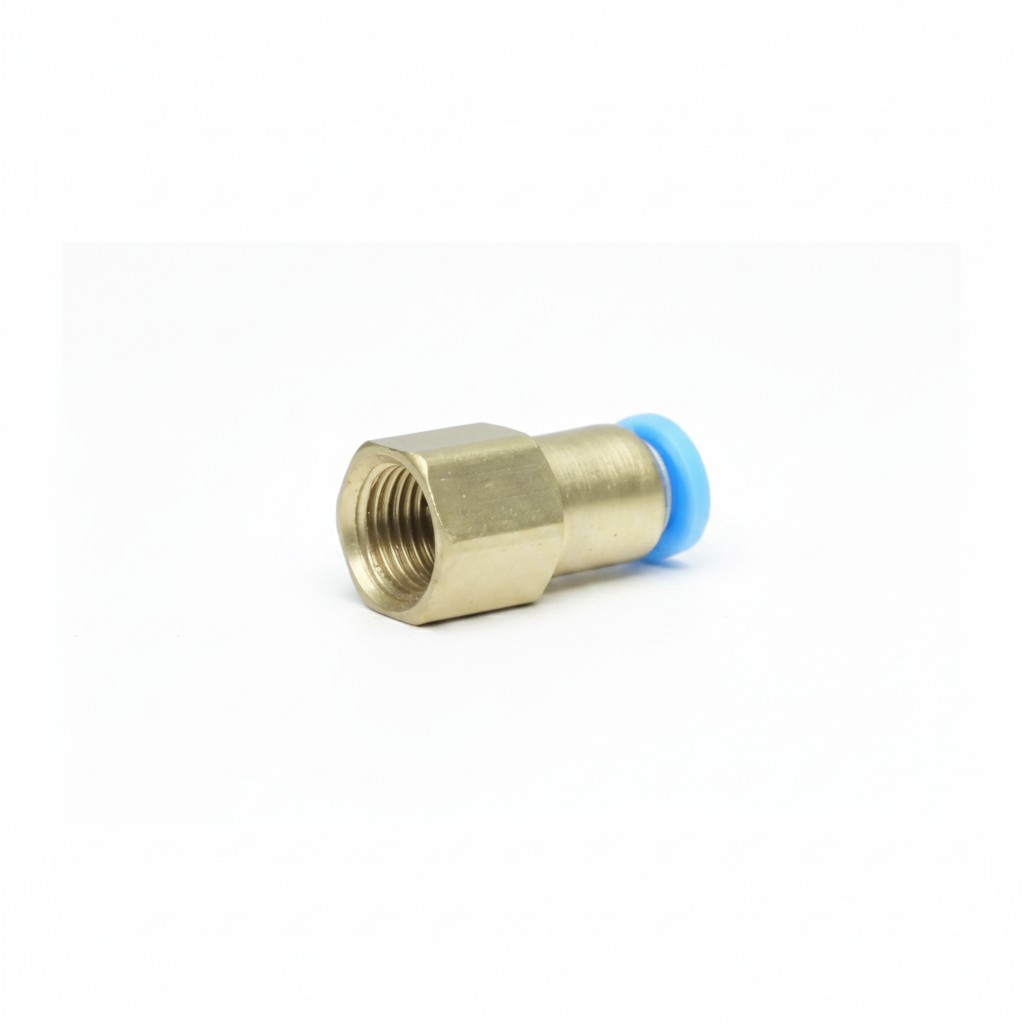

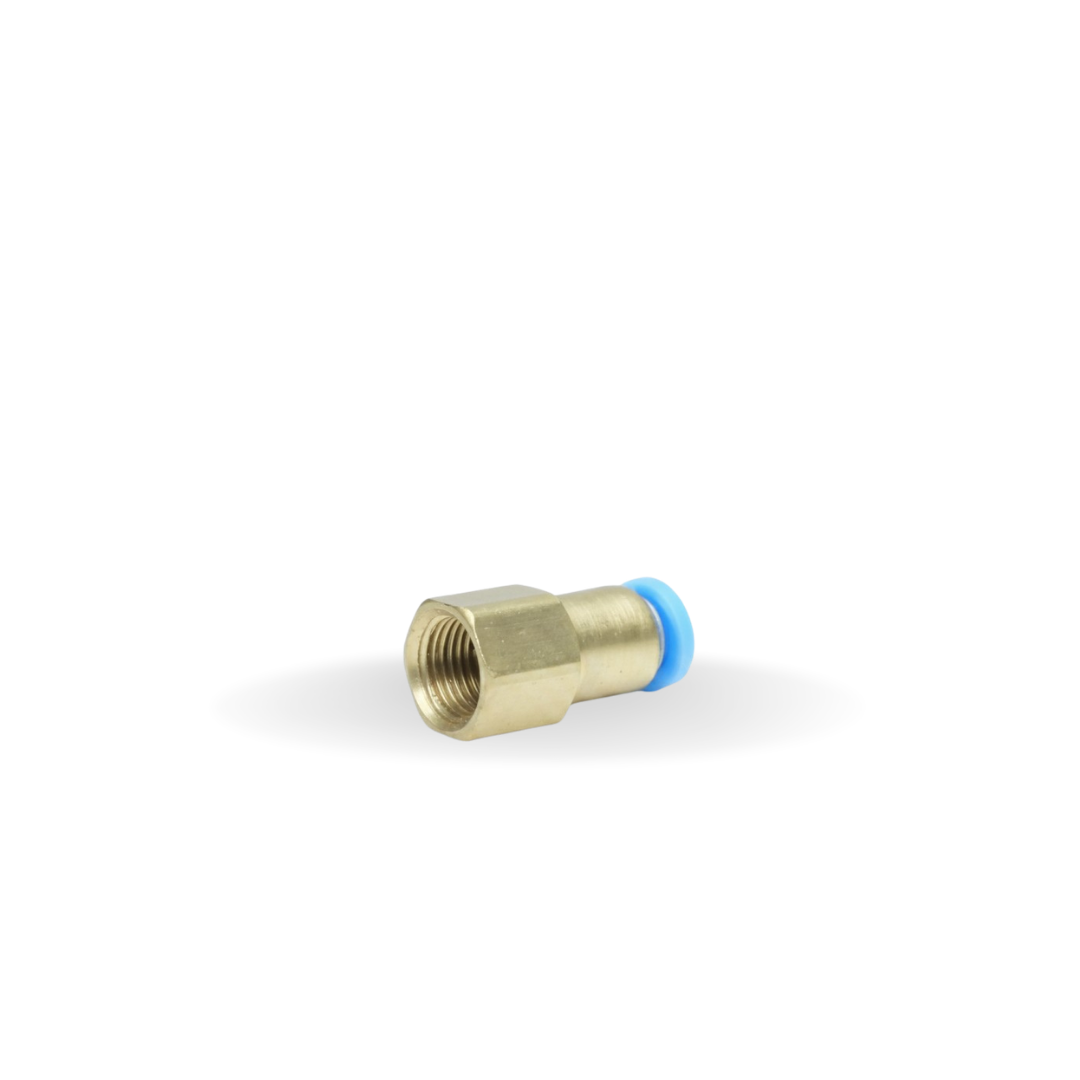

Conexão Reta Fêmea TPCF é a conexão pneumática que liga um tubo a uma rosca fêmea em linha reta. O tubo entra de um lado e, do outro, a rosca fêmea recebe o nipple macho do cilindro, da válvula ou do bloco de ar. É a peça de passagem direta da linha de conexões pneumáticas da BHS, do tipo tubo-rosca.
Como se lê a referência
A referência se escreve TPCF-<tubo>-<rosca>. O primeiro número é o diâmetro externo do tubo em milímetros: 04 é Ø4, 06 é Ø6, 08 é Ø8, 10 é Ø10 e 12 é Ø12. O segundo é a dimensão da rosca: 01 é 1/8″, 02 é 1/4″, 03 é 3/8″ e 04 é 1/2″.
Modelos
| Referência | Tubo (mm) | Rosca |
|---|---|---|
| TPCF-04-01 (NPT) | Ø4 | 1/8″ |
| TPCF-06-01 (NPT) | Ø6 | 1/8″ |
| TPCF-08-01 (NPT) | Ø8 | 1/8″ |
| TPCF-10-01 (NPT) | Ø10 | 1/8″ |
| TPCF-04-02 (NPT) | Ø4 | 1/4″ |
| TPCF-06-02 (NPT) | Ø6 | 1/4″ |
| TPCF-08-02 (NPT) | Ø8 | 1/4″ |
| TPCF-10-02 (NPT) | Ø10 | 1/4″ |
| TPCF-12-02 (NPT) | Ø12 | 1/4″ |
| TPCF-06-03 (NPT) | Ø6 | 3/8″ |
| TPCF-08-03 (NPT) | Ø8 | 3/8″ |
| TPCF-10-03 (NPT) | Ø10 | 3/8″ |
| TPCF-12-03 (NPT) | Ø12 | 3/8″ |
| TPCF-06-04 (NPT) | Ø6 | 1/2″ |
| TPCF-08-04 (NPT) | Ø8 | 1/2″ |
| TPCF-10-04 (NPT) | Ø10 | 1/2″ |
| TPCF-12-04 (NPT) | Ø12 | 1/2″ |
São 17 referências em quatro dimensões de rosca, de 1/8″ a 1/2″, para tubo de Ø4 a Ø12 mm.
Dados técnicos da linha
| Pressão máxima | 0 ~ 1,0 MPa (0 ~ 10,2 kg/cm²) |
| Temperatura de trabalho | −5 °C a +60 °C |
| Material do tubo | Nylon e polietano |
| Material da rosca | Cobre |
Os valores acima são os declarados no catálogo técnico de conexões pneumáticas da BHS (revisão dez-18) e valem para toda a linha.
