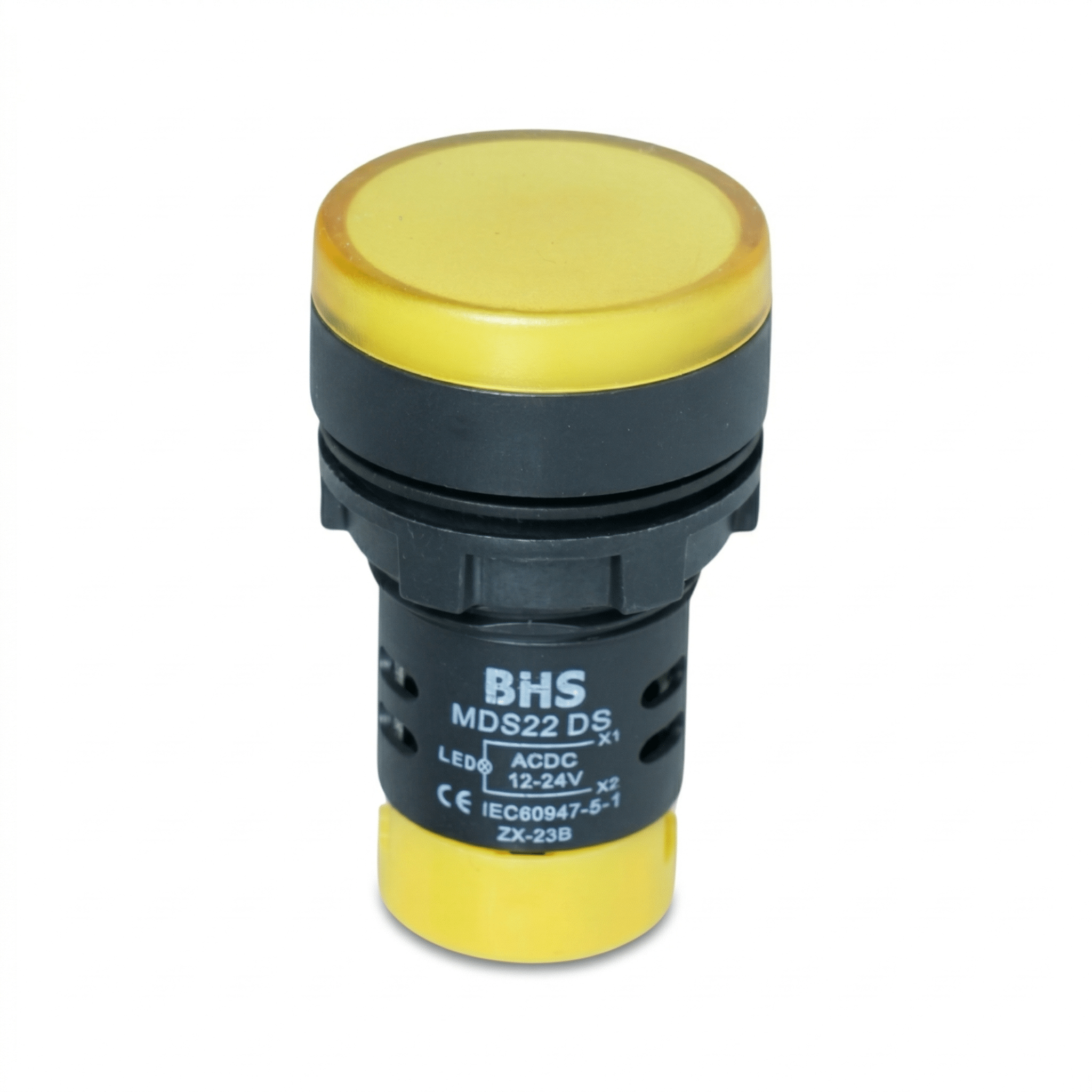

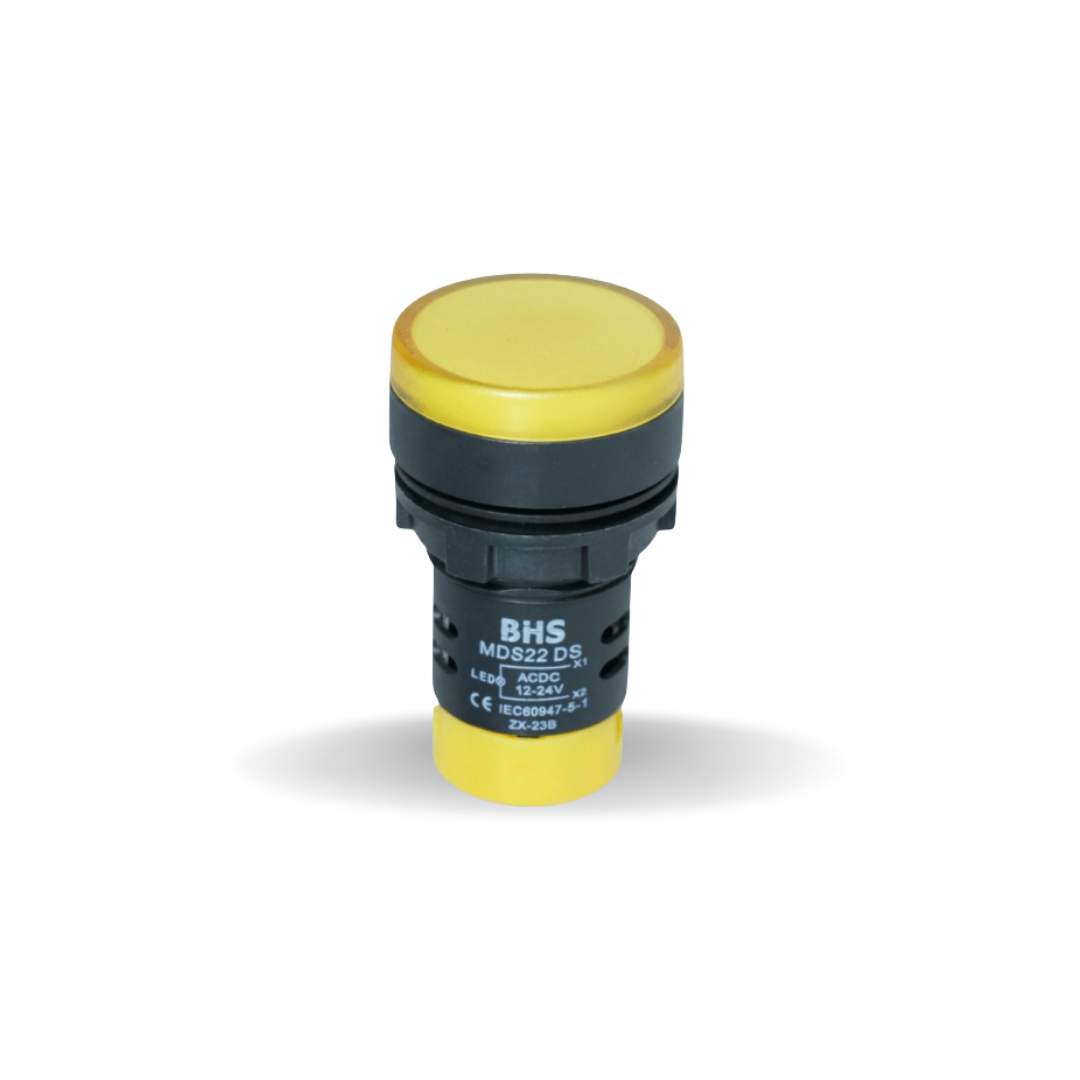

O Sinaleiro Econômico MDS22 DS é o sinalizador de LED monobloco para furação de 22 mm: lente, LED e corpo numa peça só, sem bloco de contato para montar e sem lâmpada para repor. Entra por trás da porta do painel, aperta e está pronto.
Vida útil de mais de 20.000 horas a 25 °C, brilho acima de 60 cd/cm² e consumo abaixo de 20 mA. Conformidade IEC 60947-1 e IEC 60947-5-1, com certificado CE.
Antes de pedir: a tensão está no sufixo
Esta é a única escolha que pode dar errado, e ela não está na cor — está nas duas letras finais da referência:
| Sufixo | Alimentação |
|---|
| -ABD | 12 a 24 Vcc / Vca |
| -FU | 90 a 240 Vca |
Os dois não são intercambiáveis. O esquema elétrico do catálogo mostra circuitos diferentes: a versão de 12 a 24 V traz um resistor em série com o LED, e a de 90 a 240 Vca traz um capacitor. Conferir o sufixo antes de fechar o pedido evita a troca.
As seis cores
A letra entre parênteses é a cor da luz e da lente: (R) vermelha, (G) verde, (Y) amarela, (A) âmbar, (BL) azul e (W) branca. Amarela e âmbar são referências diferentes — vale conferir qual a norma da sua planta pede antes de pedir.
Assim, MDS22 DS(R)-FU se lê: sinaleiro MDS22, lente vermelha, 90 a 240 Vca.
Dados técnicos
| Item | MDS22 DS |
|---|
| Grau de proteção | IP65 no frontal · IP20 nos terminais |
| Consumo (Ie) | < 20 mA |
| Vida útil a 25 °C | > 20.000 h |
| Brilho do LED | > 60 cd/cm² |
| Tensão de impulso | 2,5 kV por 1 min |
| Resistência de isolamento | 2 MΩ |
| Proteção contra choque elétrico | Classe I |
| Categoria de sobretensão | III |
| Grau de poluição | 3 (ambiente industrial) |
| Vibração / impacto | 2 a 80 Hz · 0,7 g·n |
| Temperatura de trabalho | −25 °C a +55 °C |
| Umidade | ≤ 98% UR |
| Invólucro | Policarbonato auto-extinguível, tratamento TH |
| Conexão | Terminais a parafuso · 0,22 mm² (1 fio) a 2 × 1,5 mm² · torque 1 a 1,2 Nm |
| Peso | 14 g |
Medidas para o projeto do painel
| Medida | mm |
|---|
| Furo no painel | 22,5 |
| Ø da lente | 30 |
| Ø da base | 20 |
| Espessura de porta admitida | 1 a 6 |
| Saliência acima do painel | 12,5 |
| Profundidade atrás do painel | 37 |
O desenho de montagem do catálogo prevê espaçamento de 40 mm entre centros de furo.
Um aviso que o próprio catálogo faz questão de registrar: em montagem em portas de painel e caixas metálicas, sinalizadores não devem ser incorporados como meio de proteção. Eles informam; quem protege é o dispositivo de proteção.
A categoria completa está em Sinaleiros.
