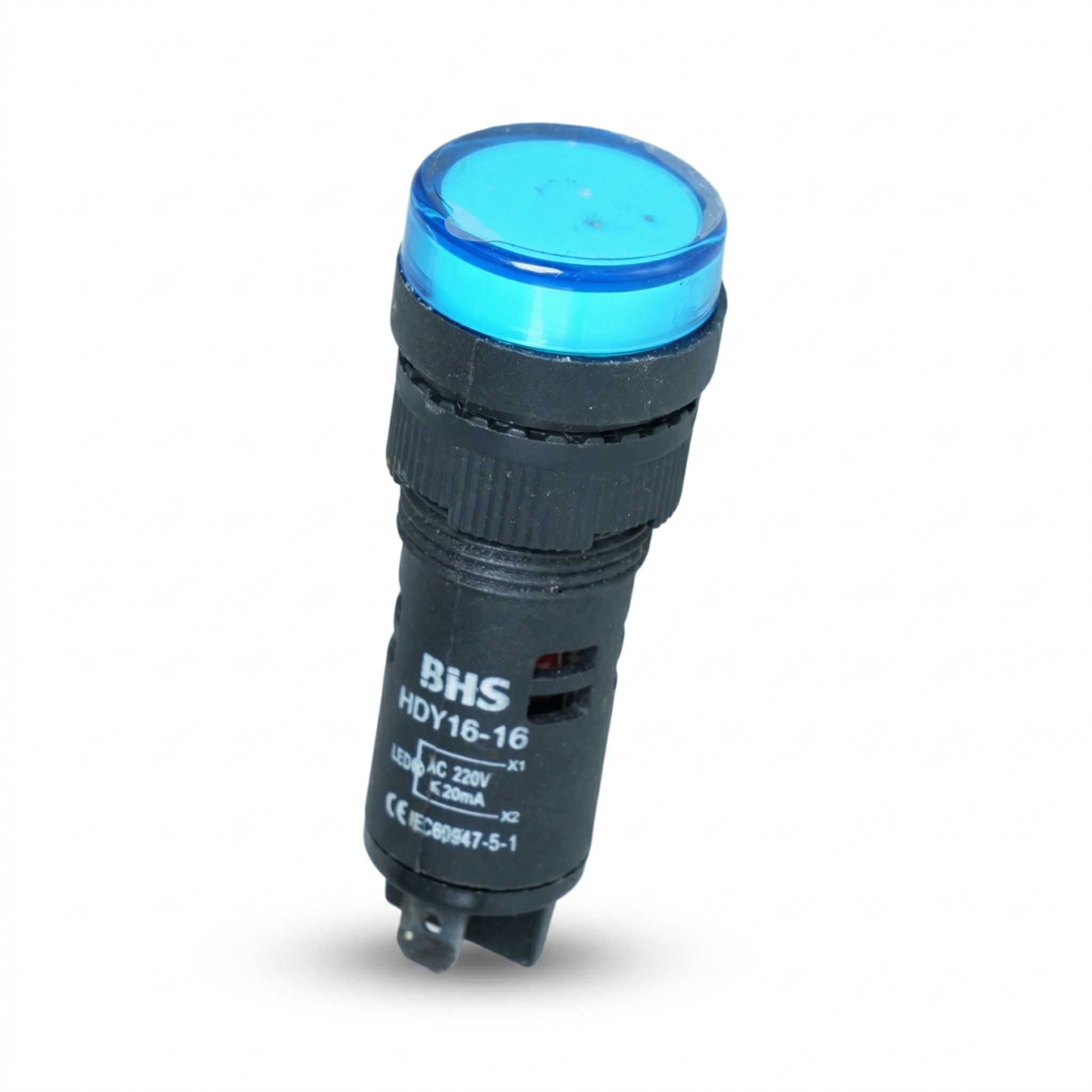

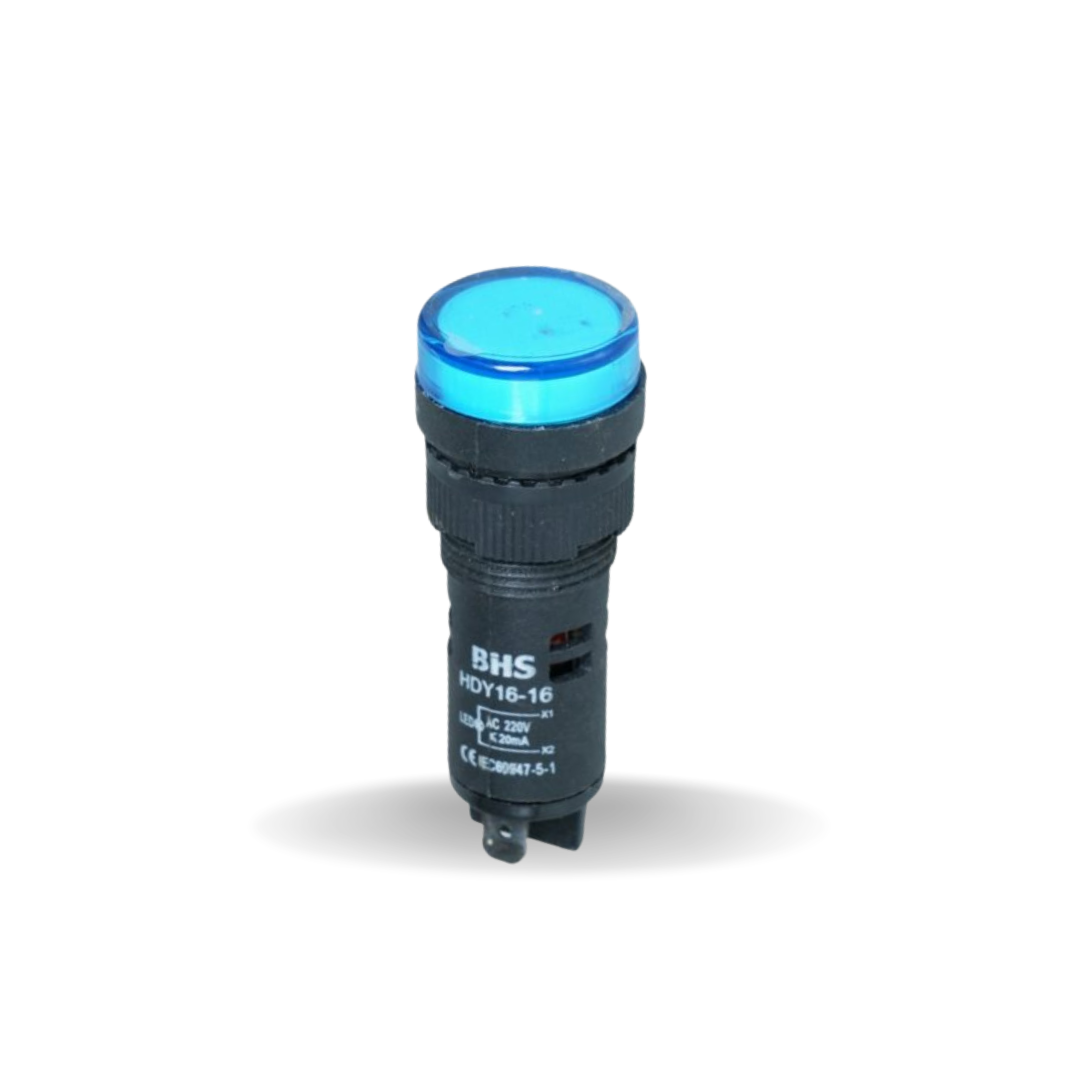

O Sinaleiro LED HDY16 é o sinalizador monobloco para furação de 16 mm — a opção para a porta de painel apertada, onde os 22 mm do sinaleiro comum não cabem ou obrigam a afastar demais os componentes. LED integrado ao corpo, sem bloco de contato e sem lâmpada para repor.
Vida útil acima de 30.000 horas a 25 °C, brilho acima de 60 cd/cm² e consumo abaixo de 20 mA. Conformidade IEC 60947-5-1, com certificados CE e CCC.
Cinco cores, três tensões
A referência carrega as duas escolhas: a letra é a cor, o número final é a tensão.
| Cor | 24 Vcc/Vca | 110 Vcc/Vca | 220 Vca |
|---|
| Branco (W) | HDY16-16W-24 | HDY16-16W-110 | HDY16-16W-220 |
| Verde (G) | HDY16-16G-24 | HDY16-16G-110 | HDY16-16G-220 |
| Vermelho (R) | HDY16-16R-24 | HDY16-16R-110 | HDY16-16R-220 |
| Amarelo (Y) | HDY16-16Y-24 | HDY16-16Y-110 | HDY16-16Y-220 |
| Azul (BL) | HDY16-16BL-24 | HDY16-16BL-110 | HDY16-16BL-220 |
As três tensões são peças diferentes, não uma peça multitensão: o esquema elétrico do catálogo mostra circuitos distintos para 24~110 V e para 220 Vca. Confira o número do fim da referência antes de fechar o pedido.
Dados técnicos
| Item | HDY16-16 |
|---|
| Furação no painel | 16 mm |
| Espessura de porta admitida | 1 a 6 mm |
| Grau de proteção | IP65 no frontal · IP20 nos terminais |
| Consumo (Ie) | < 20 mA |
| Vida útil a 25 °C | > 30.000 h |
| Brilho do LED | > 60 cd/cm² |
| Tensão de impulso | 2,5 kV por 1 min |
| Resistência de isolamento | 2 MΩ |
| Proteção contra choque elétrico | Classe I |
| Categoria de sobretensão | III |
| Grau de poluição | 3 (ambiente industrial) |
| Vibração / impacto | 2 a 80 Hz · 0,7 g·n |
| Temperatura de trabalho | −25 °C a +55 °C |
| Umidade | ≤ 98% UR |
| Invólucro | Policarbonato auto-extinguível, tratamento TH |
| Conexão | Terminais a parafuso · 0,22 mm² (1 fio) a 2 × 1,5 mm² · torque 1 a 1,2 Nm |
| Peso | 23 g |
Se o furo for de 22 mm
O equivalente para furação de 22 mm é o Sinaleiro Econômico MDS22, com seis cores e duas faixas de tensão. E se o painel precisar de aviso sonoro além da luz, a cigarra AD16-22SM é da mesma família, com 80 dB.
O catálogo registra ainda o aviso de sempre, e vale repetir: em portas de painel e caixas metálicas, sinalizadores não devem ser incorporados como meio de proteção.
A categoria completa está em Sinaleiros.
