| Modelo | AD16-22SM-R 24 (VERMELHO), AD16-22SM-R 110 (VERMELHO), AD16-22SM-R 220 (VERMELHO) |
|---|
| Modelos: |
|---|
| AD16-22SM-R 24 (VERMELHO) |
| AD16-22SM-R 110 (VERMELHO) |
| AD16-22SM-R 220 (VERMELHO) |

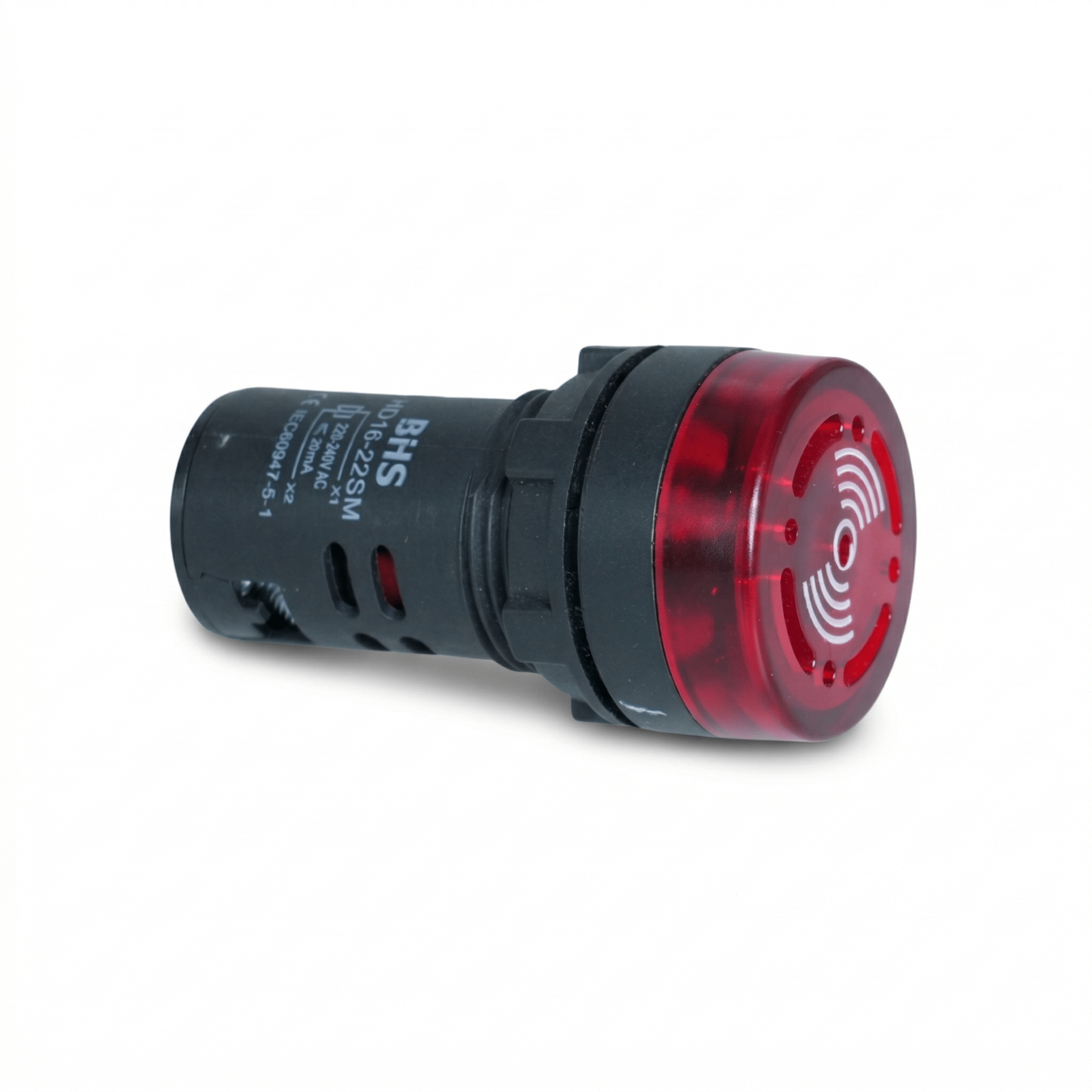

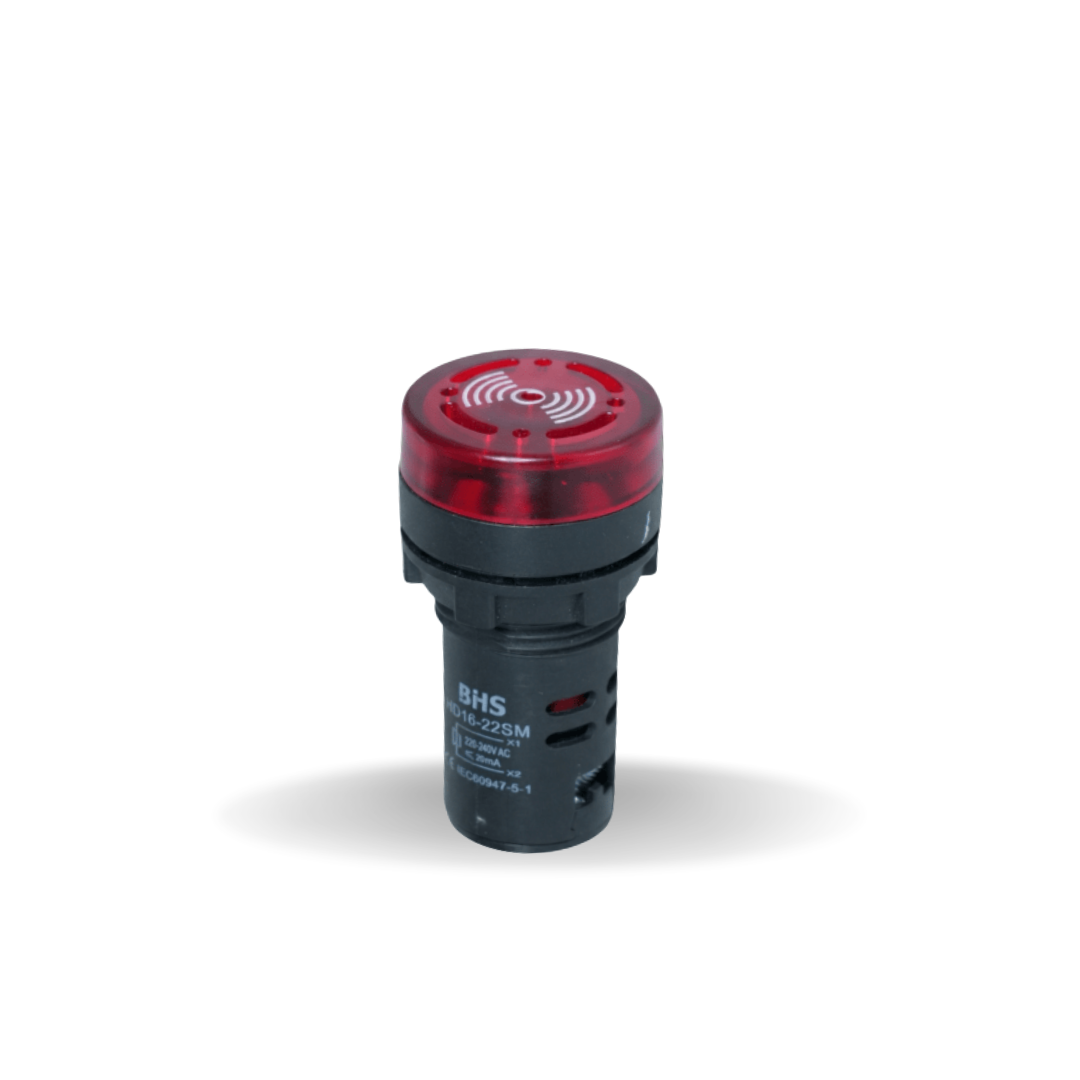

Sirene LED 22mm (vermelho) — AD16
O AD16-22SM é um sinaleiro audiovisual (LED + sirene/buzzer) da linha AD16-22M (plástica), desenvolvido para aplicação em painéis elétricos e sistemas industriais.
Esse modelo combina sinalização visual e sonora, sendo ideal para indicação de falhas, alarmes e estados operacionais críticos.
×
![]()
| Modelo | |
|---|---|
 | AD16-22SM-R 24 |
|
| AD16-22SM-R 110 |
|
| AD16-22SM-R 220 |
| AD16-22SM-A 24 | |
| AD16-22SM-A 220 | |
A Sirene LED AD16-22SM junta as duas coisas que um painel precisa quando algo dá errado: luz piscante e som, numa peça só, no mesmo furo de 22 mm de um sinaleiro comum. Não é sinaleiro com buzina ao lado — é monobloco, entra pela porta do painel e aperta.
O alarme é do tipo flash com cigarra, com nível acústico de 80 dB. Peso de 27 g.
Dois códigos, o mesmo produto
Esta peça circula com duas referências: AD16-22SM e HD16-22SM. São o mesmo item — vale saber na hora de procurar ou de conferir um pedido antigo.
As versões desta página
| Referência | Cor | Alimentação |
|---|---|---|
| AD16-22SM-R 24 | Vermelho | 24 Vca/Vcc |
| AD16-22SM-R 110 | Vermelho | 110 a 127 Vca/Vcc |
| AD16-22SM-R 220 | Vermelho | 220 Vca |
| AD16-22SM-A 24 | Âmbar | 24 Vca/Vcc |
| AD16-22SM-A 220 | Âmbar | 220 Vca |
A versão de 110 V existe só na cor vermelha. Em verde, a sirene está em página própria.
Dados técnicos da linha
| Item | AD16-22SM |
|---|---|
| Furação no painel | 22 mm |
| Espessura de porta admitida | 1 a 6 mm |
| Sinalização | Flash + cigarra · 80 dB |
| Grau de proteção | IP65 no frontal · IP20 nos terminais |
| Conformidade | IEC 60947-5-1 · certificados CE e CCC |
| Tensão de impulso | 2,5 kV por 1 min |
| Resistência de isolamento | 2 MΩ |
| Proteção contra choque elétrico | Classe I |
| Categoria de sobretensão | III |
| Grau de poluição | 3 (ambiente industrial) |
| Vibração / impacto | 2 a 80 Hz · 0,7 g·n |
| Temperatura de trabalho | −25 °C a +55 °C |
| Umidade | ≤ 98% UR |
| Invólucro | Policarbonato auto-extinguível, tratamento TH |
| Conexão | Terminais a parafuso · 0,22 mm² (1 fio) a 2 × 1,5 mm² · torque 1 a 1,2 Nm |
| Peso | 27 g |
Medidas para o projeto do painel
| Medida | mm |
|---|---|
| Rosca | M22 |
| Ø da frente | 29 |
| Ø do corpo | 21,5 |
| Saliência acima do painel | 13 |
| Profundidade atrás do painel | 39 |
| Espessura de painel | 1 a 6 |
Se bastar a luz
Quando o aviso sonoro não for necessário, o mesmo furo de 22 mm recebe o Sinaleiro Econômico MDS22; para furo de 16 mm, o HDY16.
