| Modelo | AD16-22SM-G 24 (VERDE), AD16-22SM-G 220 (VERDE) |
|---|
| Modelos: |
|---|
| AD16-22SM-G 24 (VERDE) |
| AD16-22SM-G 220 (VERDE) |
Sirene LED 22mm (verde) — AD16
O AD16-22SM é um sinaleiro audiovisual (LED + sirene/buzzer) da linha AD16-22M (plástica), desenvolvido para aplicação em painéis elétricos e sistemas industriais.
Esse modelo combina sinalização visual e sonora, sendo ideal para indicação de falhas, alarmes e estados operacionais críticos.
×
![]()
| Modelo | |
|---|---|
 | AD16-22SM-G 24 |
 | AD16-22SM-G 220 |
A Sirene LED AD16-22SM verde é a mesma peça da sirene vermelha, na cor que a planta usa para condição normal, ciclo concluído ou máquina liberada — luz piscante e cigarra de 80 dB num monobloco de furação 22 mm.
Soa estranho uma sirene verde, e é justamente por isso que ela existe: há linha em que o operador não pode ficar olhando para o painel esperando o aviso de que pode seguir. O som chama, a cor diz o que é.
Dois códigos, o mesmo produto

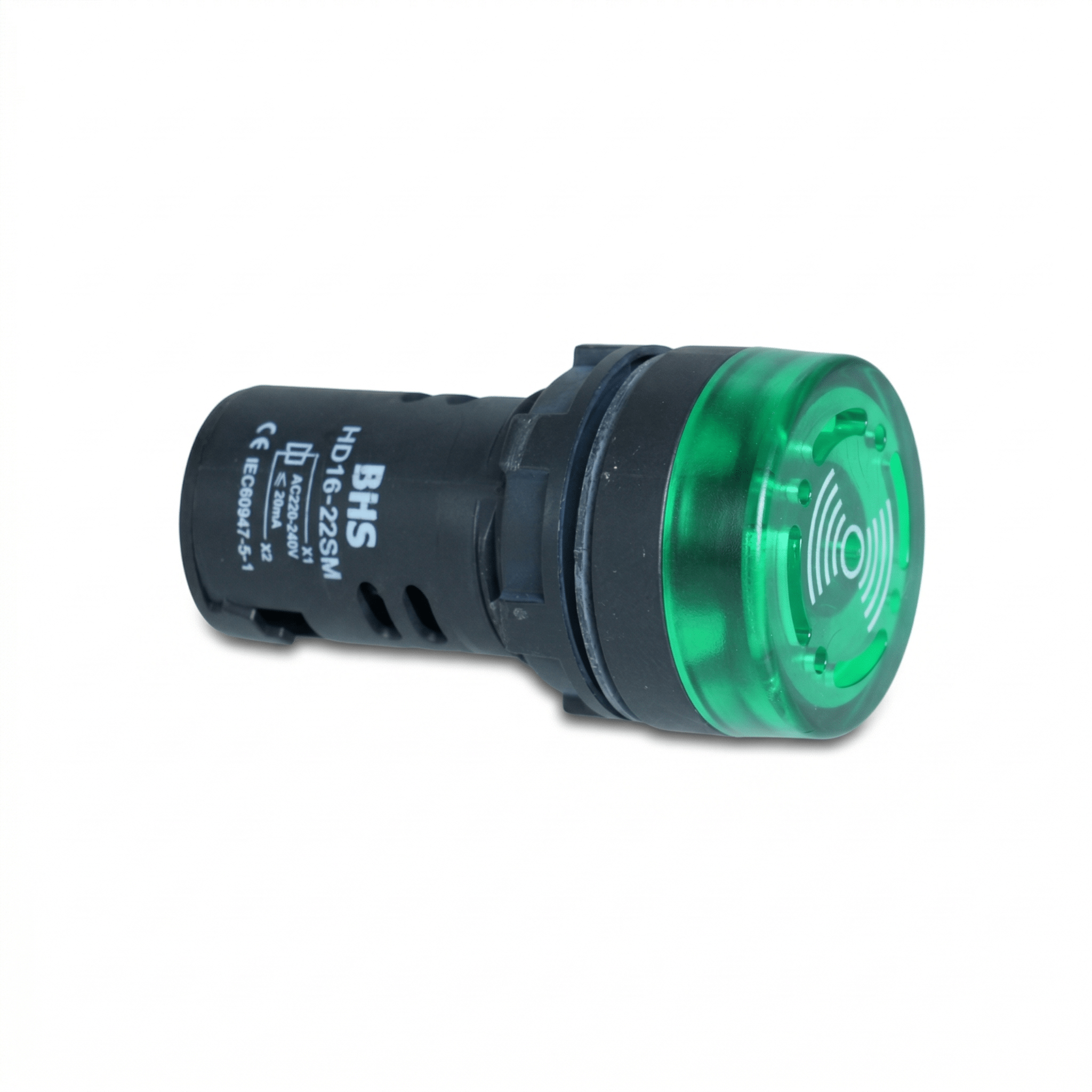

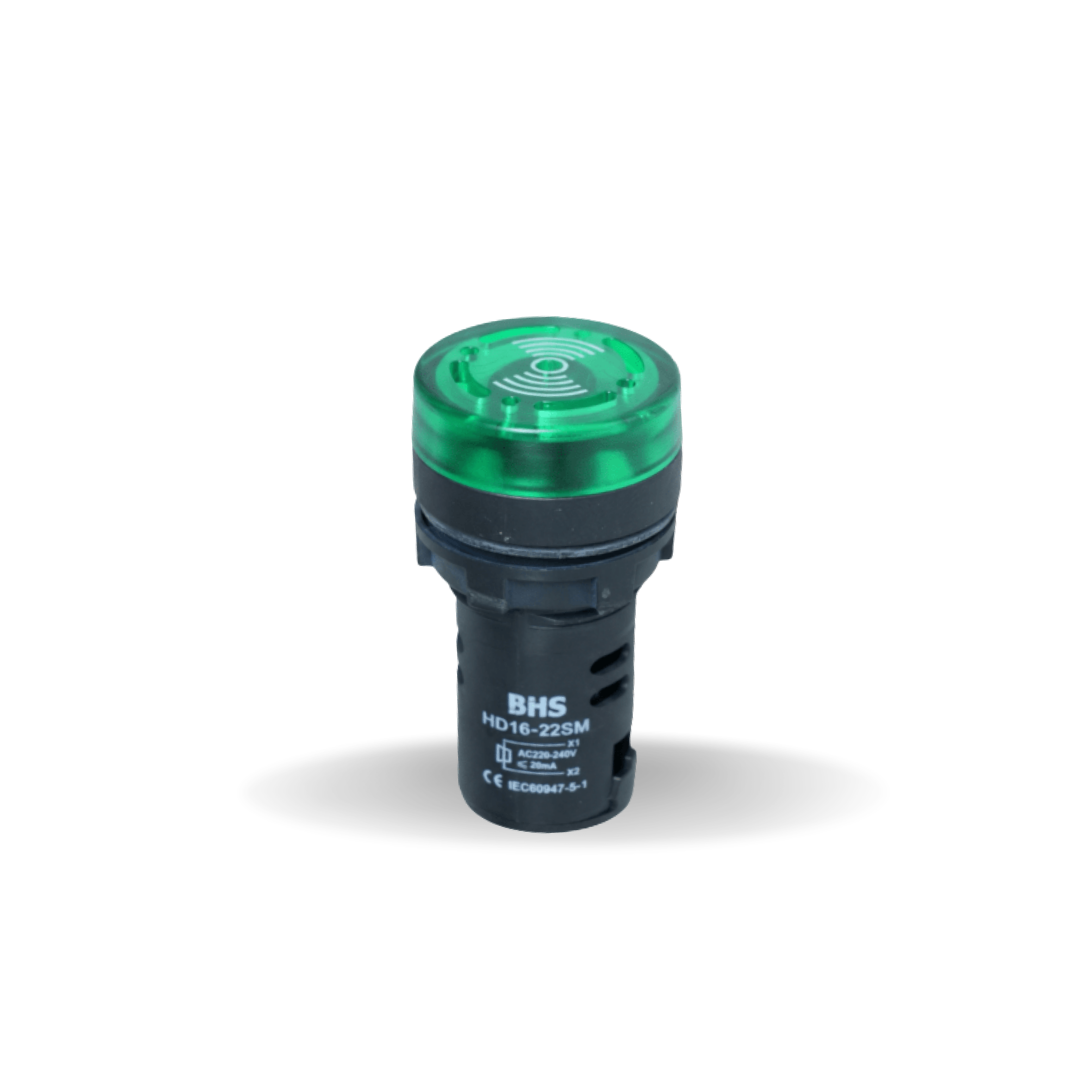

Esta peça circula com duas referências: AD16-22SM-G e HD16-22SM-G. São o mesmo item.
As duas versões
| Referência | Alimentação |
|---|---|
| AD16-22SM-G 24 | 24 Vca/Vcc |
| AD16-22SM-G 220 | 220 Vca |
Em verde não há versão de 110 V — essa existe só na sirene vermelha, que também traz a cor âmbar.
Dados técnicos da linha
| Item | AD16-22SM |
|---|---|
| Furação no painel | 22 mm |
| Espessura de porta admitida | 1 a 6 mm |
| Sinalização | Flash + cigarra · 80 dB |
| Grau de proteção | IP65 no frontal · IP20 nos terminais |
| Conformidade | IEC 60947-5-1 · certificados CE e CCC |
| Tensão de impulso | 2,5 kV por 1 min |
| Resistência de isolamento | 2 MΩ |
| Proteção contra choque elétrico | Classe I |
| Categoria de sobretensão | III |
| Grau de poluição | 3 (ambiente industrial) |
| Vibração / impacto | 2 a 80 Hz · 0,7 g·n |
| Temperatura de trabalho | −25 °C a +55 °C |
| Umidade | ≤ 98% UR |
| Invólucro | Policarbonato auto-extinguível, tratamento TH |
| Conexão | Terminais a parafuso · 0,22 mm² (1 fio) a 2 × 1,5 mm² · torque 1 a 1,2 Nm |
| Peso | 27 g |
Medidas para o projeto do painel
| Medida | mm |
|---|---|
| Rosca | M22 |
| Ø da frente | 29 |
| Ø do corpo | 21,5 |
| Saliência acima do painel | 13 |
| Profundidade atrás do painel | 39 |
| Espessura de painel | 1 a 6 |
Se o aviso sonoro não for necessário, o mesmo furo recebe o Sinaleiro Econômico MDS22 em verde, só com luz.
A categoria completa está em Sinaleiros.
