Catraca, matriz intercambiável, auto-ajustável ou hidráulico: o que separa um alicate de crimpar do outro não é o cabo, é o terminal que ele prensa e a bitola que ele alcança — e, em boa parte da linha, a matriz que se compra à parte.
Crimpar é deformar o terminal a frio sobre o condutor até que os dois virem uma peça só. Quando a prensagem é a certa, a ligação fica mecanicamente firme e com resistência elétrica baixa e estável. Quando é frouxa, o contato esquenta; quando é excessiva, pode cortar fios do condutor. Por isso a escolha do alicate não é detalhe de conforto: é o que decide se a conexão vai durar.
Este guia reúne o que as fichas técnicas da BHS declaram para cada linha de alicate de crimpar, com as tabelas prontas para consulta. Onde a ficha não publica um valor, ou publica um valor que contradiz o resto da própria ficha, o guia registra isso em vez de estimar.
Comece pelo terminal, não pelo alicate
A pergunta que resolve a escolha em um passo é: que terminal você vai prensar, e em que bitola? O tipo de terminal define o formato da matriz, e a bitola define a linha.
| Terminal a crimpar | Bitola | Onde procurar |
|---|---|---|
| Tubular (ilhós), pré isolado ou não | até 6 mm² | DNB-0256PT, DNB-056PT, ATB-6PT, ACTB025-6 |
| Tubular | 6 a 16 mm² | DNB-616PT, ATB-16PT, ACTB4-16 |
| Tubular | 10 a 35 mm² | ATB-35PT |
| Tubular duplo (dois condutores) | 2×0,5 a 2×6 mm² | ATB-6PDT |
| Pré-isolado | 0,25 a 2,5 mm² | DNB-02525P |
| Pré-isolado | 1,5 a 6 mm² | ATB-6P |
| Não isolado | 0,5 a 6 mm² | DNB-056NP |
| Com garra | 0,5 a 2,5 mm² | DNB-0525ANP |
| Conector de rede e telefonia | RJ10, RJ11, RJ12, RJ45 | ARB-48 |
| Terminal de compressão, cobre ou alumínio | 10 a 400 mm² | linha hidráulica AHB |
As bitolas desta tabela são as declaradas na linha “faixa de crimpagem” de cada ficha técnica. As faixas exatas de cada modelo estão nas tabelas das seções seguintes.
Catraca: o que a ficha declara e o que isso significa
As fichas descrevem como alicate manual de catraca de crimpagem as linhas DNB, ATB e ACTB, e também o alicate que vem no kit LS-30J. O multifunção AMB-5, o alicate de rede ARB-48 e a linha hidráulica AHB são descritos de outra forma.
A catraca é o mecanismo que impede as garras de abrirem no meio do curso: uma vez iniciada, a prensagem só libera quando chega ao fim. Na prática isso tira da mão do operador a decisão de quando parar, que é justamente a origem da crimpagem frouxa.
O que muda entre as linhas de catraca é o tamanho, a faixa de bitola e — o ponto que organiza a linha inteira — se a matriz é fixa ou trocável.

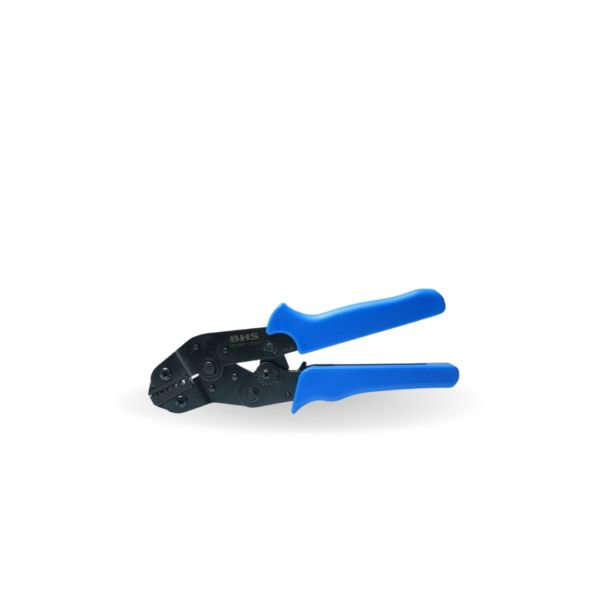

DNB — catraca de matriz fixa
Na DNB, cada referência já vem com a composição de matriz que vai usar — o catálogo não publica matrizes avulsas para essa linha, e o cadastro da BHS também não registra nenhuma. A escolha, aqui, é do modelo.
Todas as fichas da linha declaram carcaça metálica com cabos revestidos de plástico. As que publicam o comprimento declaram aproximadamente 190 mm. Quanto ao peso: 0,4 kg no DNB-02525P, DNB-0525PPT, DNB-056NP e DNB-0525ANP; 0,6 kg no DNB-0256PT e no DNB-056PT.
| Referência | Terminais | Faixa de crimpagem | Área da composição da matriz |
|---|---|---|---|
| DNB-02525P | Pré isolados | 0,25 – 2,5 mm² | 0,25~0,5 · 0,75~1,5 · 2,5 mm² |
| DNB-0256PT | Tubulares, pré isolados ou não | 0,25 – 6,0 mm² | 0,5 · 0,75 · 1,5 · 2,5 · 4 · 6 mm² |
| DNB-056PT | Tubulares, pré isolados ou não | 0,5 – 6,0 mm² | ver a nota abaixo |
| DNB-616PT | Tubulares, pré isolados ou não | 6 – 16,0 mm² | 6 · 10 · 16 mm² |
| DNB-0525PPT | Tubulares e pré isolados | 0,5 – 2,5 mm² | pré isolados 1,5 · 2,5 | tubulares 0,75 · 1,5 · 2,5 mm² |
| DNB-056NP | Não isolados | 0,5 – 6,0 mm² | 1 · 2,5 · 6 mm² |
| DNB-0525ANP | Com garra | 0,5 – 2,5 mm² | 1,5 · 2,5 mm² |
A ficha do DNB-056PT declara faixa de crimpagem de 0,5 a 6,0 mm² e, duas linhas abaixo, matriz de 6 · 10 · 16 mm² — que é exatamente a matriz do DNB-616PT, o modelo da página seguinte. As duas informações não fecham entre si, e a ficha não permite decidir qual das duas está certa. Em vez de escolher uma, este guia registra a faixa e omite a matriz desse modelo. Se a composição da matriz for decisiva para a sua aplicação, confirme antes de comprar.
Duas grafias da ficha merecem atenção porque divergem dentro do próprio documento: na página do DNB-616PT a linha “Referência” aparece como DNB-616P, e na do DNB-0525PPT aparece como DNB-0525PTT. O índice do catálogo e o cadastro da BHS usam DNB-616PT e DNB-0525PPT — são esses os códigos.
As sete referências estão na página do alicate de crimpagem DNB.

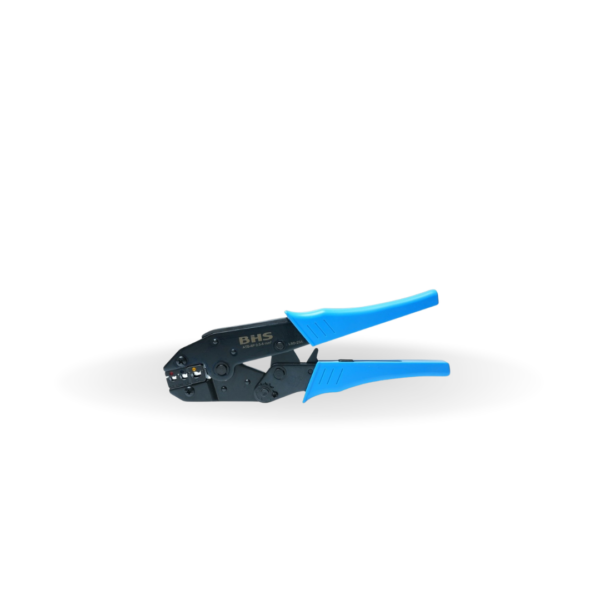

ATB — a linha de matriz intercambiável
A ATB é maior que a DNB e resolve um problema diferente: em vez de um alicate por terminal, um corpo e várias matrizes. Quem prensa tubular de manhã e pré-isolado à tarde compra o corpo uma vez e troca a matriz. As fichas declaram carcaça metálica com cabos revestidos de plástico; as que publicam o peso declaram aproximadamente 0,6 kg, e a do ATB-6P declara comprimento de aproximadamente 230 mm.
| Referência | Terminais | Faixa de crimpagem | Área da composição da matriz |
|---|---|---|---|
| ATB-6P | Pré isolados | 1,5 – 6,0 mm² | 1,5 · 2,5 · 6 mm² |
| ATB-6PT | Tubulares, pré isolados ou não | 0,5 – 6,0 mm² | 0,5 · 0,75 · 1,5 · 2,5 · 4 · 6 mm² |
| ATB-16PT | Tubulares, pré isolados ou não | 6 – 16,0 mm² | 6 · 10 · 16 mm² |
| ATB-35PT | Tubulares, pré isolados ou não | 10 – 35 mm² | 10 · 16 · 25 · 35 mm² |
| ATB-6PDT | Tubulares pré isolados duplo | 0,5 – 6 mm² | 2×0,5 · 2×0,75 · 2×1 · 2×1,5 · 2×2,5 · 2×4 · 2×6 mm² |
O título da página do ATB-6PT anuncia 0,75~6 mm², mas a tabela de dados técnicos da mesma página declara 0,5 – 6,0 mm² e a matriz começa em 0,5 mm². A tabela é coerente consigo mesma, e é ela que está reproduzida aqui. Na página do ATB-35PT, a linha “Referência” aparece como ATB-35P; o índice do catálogo e o cadastro usam ATB-35PT.
Além dessas cinco, o cadastro interno da BHS registra mais três referências da linha que a ficha de dezembro de 2018 não traz: ATB-50PT (tubular 25 · 35 · 50 mm²), ATB-6PTM (tubular 0,25 a 6 mm²) e ATB-6PU (garra 0,5 a 6 mm²). Como não há ficha para elas, os dados acima são os do próprio cadastro, e não uma folha técnica.
Os modelos com ficha estão na página do alicate de crimpagem ATB.

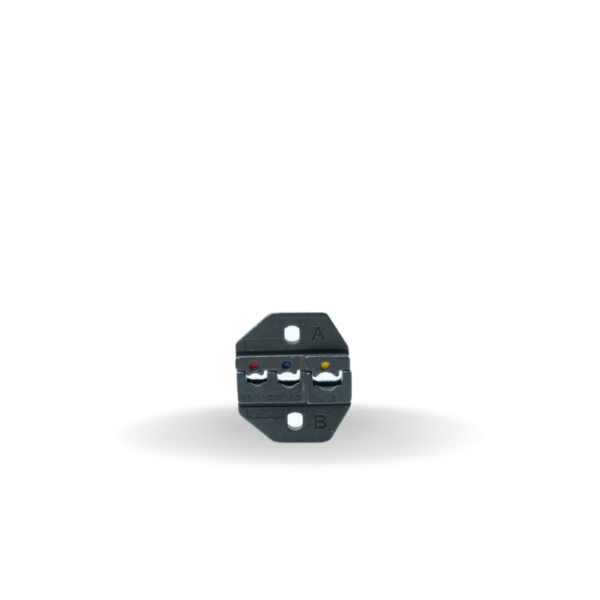

As matrizes ATBM
A linha ATBM é o conjunto de matrizes avulsas do corpo ATB. São oito, e é nelas que está a flexibilidade da linha.
| Matriz | Terminal | Bitolas |
|---|---|---|
| ATBM-6P | Pré-isolado | 0,5 – 6 mm² |
| ATBM-6PT | Tubular | 0,5 – 6 mm² |
| ATBM-6PU | Garra | 0,5~1 · 1~2,5 · 4~6 mm² |
| ATBM-16PT | Tubular | 6 – 16 mm² |
| ATBM-16PTD | Tubular duplo | 6 · 10 · 16 mm² |
| ATBM-35PT | Pré-isolado | 10 – 35 mm² |
| ATBM-50PT | Tubular | 25 e 50 mm² |
| ATBM-6BTM | Pino inserto de tomada multipolar | 1,5 e 2,5 mm² |
A última linha dessa tabela é a que costuma passar despercebida. A ATBM-6BTM não prensa terminal: prensa o pino inserto da tomada multipolar, nas bitolas 1,5 e 2,5 mm². Ela é a matriz específica para esse pino: as outras sete ATBM são para terminais. Quem monta tomada multipolar em painel precisa dela, e ela não vem com o corpo do alicate.
As oito estão na página das matrizes ATBM.

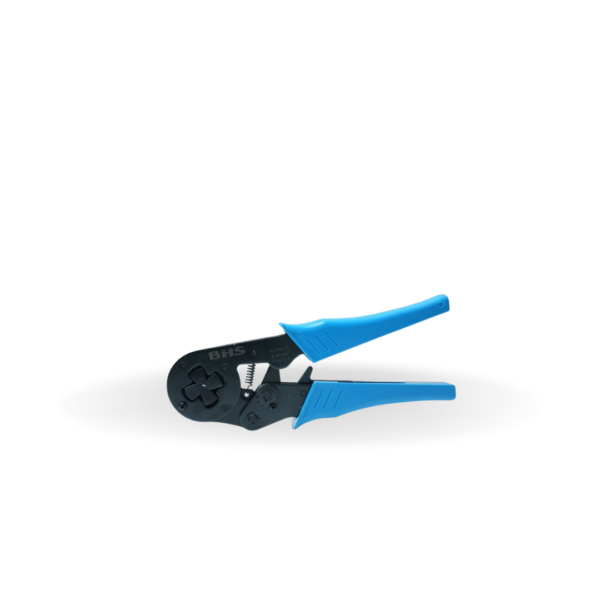

ACTB — catraca de matriz quadrada
A ACTB tem duas referências e uma diferença visível na cabeça: a ficha declara formato da prensagem quadrado, e a ficha das demais linhas não declara o formato da prensagem.
| Referência | Tipo declarado | Faixa de crimpagem | Matriz | Peso | Comprimento |
|---|---|---|---|---|---|
| ACTB025-6 | Catraca auto ajustável | 0,25 – 6,0 mm² | faixa universal de 0,25 a 6 mm² | 0,45 kg | 175 mm |
| ACTB4-16 | Catraca | 6 – 16,0 mm² | 6 · 10 · 16 mm² | 0,6 kg | 230 mm |
Duas ressalvas da ficha, ditas aqui como estão lá: a expressão auto ajustável aparece só na ACTB025-6 — a ACTB4-16 é descrita apenas como alicate manual de catraca de crimpagem. E o título da página da ACTB4-16 anuncia 4~16 mm², enquanto a tabela de dados técnicos da mesma página declara 6 – 16,0 mm², coerente com a matriz de 6 · 10 · 16. Reproduzimos a tabela.
As duas estão na página do alicate de crimpagem ACTB.
AMB-5 e ARB-48 — multifunção e rede
Duas referências fora do padrão de catraca, cada uma para um trabalho específico.
O AMB-5 é o multifunção de bancada: 235 mm, 0,24 kg, carcaça metálica de alta resistência. A ficha declara quatro funções no mesmo corpo — crimpa terminais pré isolados e não isolados em 1,5 / 2,5 / 6 mm², decapa cabos de 0,75 / 1,0 / 1,5 / 2,5 / 4 / 6 mm², corta cabo até 25 mm² e corta parafusos M2,6 / M3,0 / M3,5 / M4,0 / M5,0. A ficha registra também, explicitamente, que ele não tem mola de pressão para abertura.
O ARB-48 é o de rede e telefonia: 205 mm, 0,51 kg, crimpa, decapa e corta. A ficha lista quatro conectores — RJ10 (4P), RJ11 (6P4C), RJ12 (6P6C) e RJ45 (8P8C) — embora o título da página cite apenas RJ11, RJ12 e RJ45. Esse tem mola de pressão para abertura.
Cada um na sua página: alicate multifunção AMB-5 e alicate de rede ARB-48.
LS-30J — o kit com cinco matrizes
O LS-30J não é um alicate, é um conjunto. A ficha declara o conteúdo da bolsa: um alicate de catraca de crimpagem manual com cinco conjuntos de matrizes intercambiáveis, um alicate de corte e decapagem, e a bolsa de acondicionamento — lona de alta resistência com fechamento de zíper, 272 × 121 × 63 mm, 1,1 kg no total.
| Matriz | Terminal | Bitolas |
|---|---|---|
| 1 | Pré isolados | 1,5 · 2,5 · 6 mm² |
| 2 | Tubulares | 1,5 · 1 · 2,5 · 4 · 6 · 10 mm² |
| 3 | Tubulares | 6 · 10 · 16 mm² |
| 4 | Tubulares | 10 · 16 · 25 · 35 mm² |
| 5 | Tubulares pré isolados duplo | 2×6 · 2×10 · 2×16 mm² |
As bitolas da segunda matriz estão reproduzidas na ordem em que a ficha as imprime. O alicate de crimpagem do kit tem aproximadamente 230 × 75 mm; o de corte e decapagem, 170 × 60 mm.
É o caminho mais curto para quem precisa cobrir de 1,5 a 35 mm² sem montar a combinação corpo mais matriz peça a peça: kit LS-30J.

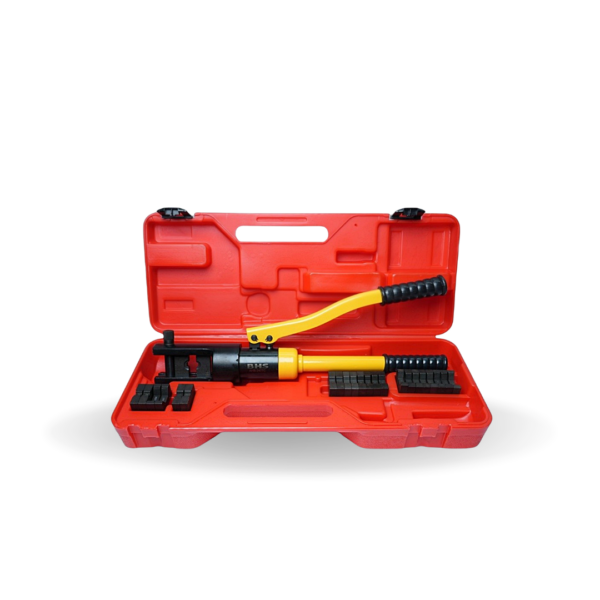

A linha hidráulica AHB: de 10 a 400 mm²
A linha manual chega a 35 mm², no ATB-35PT. Para cabo de potência e terminal de compressão, a ferramenta muda de natureza: a AHB é alicate hidráulico de compressão, com matriz hexagonal e força medida em toneladas. As fichas declaram duas faixas por modelo, uma para terminal de alumínio e outra para terminal de cobre — o cobre sempre alcança a bitola maior.
| Modelo | Alumínio (Al) | Cobre (Cu) | Força máxima | Curso | Peso | Comprimento |
|---|---|---|---|---|---|---|
| AHB-120TC | 10~95 mm² | 10~120 mm² | 12 T | 14 cm | 3,5 kg | aprox. 415 mm |
| AHB-240TC | 16~185 mm² | 16~240 mm² | 16 T | 22 cm | 4,5 kg | aprox. 425 mm |
| AHB-300TC | 16~240 mm² | 16~300 mm² | 16 T | 22 cm | 4,5 kg | aprox. 440 mm |
| AHB-400TC | 25~300 mm² | 25~400 mm² | 20 T | 25 cm | 5,5 kg | aprox. 480 mm |
Na ficha técnica esses quatro modelos aparecem como AHB-120T, AHB-240T, AHB-300T e AHB-400T, sem o “C” final. É o mesmo produto: o cadastro e a nota fiscal da BHS usam a grafia com C, e é ela que está nas páginas de produto.
Os diâmetros de matriz que cada modelo cobre, pela ficha: o 120 vai de 10 a 120 mm² (10 · 16 · 25 · 35 · 50 · 70 · 95 · 120); o 240, de 16 a 240; o 300, de 10 a 300; e o 400, de 25 a 400 mm².
A diferença de segurança que só um modelo tem
Esta é a informação mais importante das quatro fichas, e é fácil passar batido porque aparece como última linha da tabela de dados técnicos.
As fichas do AHB-120T, AHB-240T e AHB-300T declaram: “Sem dispositivo de proteção para final do curso do pistão”.
A ficha do AHB-400T declara: “Com dispositivo de proteção para final do curso do pistão (válvula de alívio de pressão)”.
Não é diferença de conforto. Nos três primeiros modelos não há nada que interrompa o esforço quando o pistão chega ao fim do curso — a ficha diz isso com essas palavras. No de 20 T, a válvula de alívio faz esse papel. Se a ferramenta vai rodar entre várias pessoas, ou para campo, vale pesar isso na escolha.
Embalagem
A ficha declara embalagem em plástico de 430 × 185 × 85 mm para o modelo de 12 T (4,25 kg com embalagem), e maleta em plástico para os demais: 520 × 210 × 100 mm nos de 16 T (5,25 e 5,75 kg) e 545 × 235 × 130 mm no de 20 T (6,75 kg).
As matrizes hidráulicas
Como na linha ATB, a matriz do hidráulico é item à parte, e o próprio código diz para qual corpo ela serve: AHB-M120-xx para o alicate de 12 T, e AHB-M300-xx para os de 16 T — o cadastro descreve essa segunda família como matriz para alicate AHB-240/300. O número final do código é a bitola.
Uma exceção de nomenclatura que atrapalha quem procura por bitola: a matriz de 185 mm² tem código AHB-M300-180. Procure por 180 quando precisar de 185.
Corpos e matrizes estão em alicate de crimpar hidráulico AHB e matrizes AHB-M.
A matriz é vendida à parte — e é ela que define o que o alicate crimpa
Se houver uma coisa só para levar deste guia, é esta. Na DNB, a matriz vem definida no modelo e a escolha termina aí. Da ATB para cima — e em toda a linha hidráulica —, o corpo é comprado uma vez e a matriz é o que se acrescenta conforme o trabalho muda.
Isso muda a conta de três maneiras:
1. Um corpo só cobre vários terminais. Um corpo ATB com as matrizes ATBM-6P, ATBM-6PT e ATBM-6PU atende pré-isolado, tubular e garra com uma ferramenta só na bancada.
2. A matriz errada não é “quase certa”. O perfil de prensagem é diferente para cada família de terminal — hexagonal no hidráulico, quadrado na ACTB, perfis próprios para tubular, pré-isolado e garra. Prensar um terminal com a matriz de outra família pode produzir uma crimpagem que parece pronta e não está.
3. Existe matriz que não é para terminal. A ATBM-6BTM prensa o pino inserto de tomada multipolar, em 1,5 e 2,5 mm². É a única da linha ATBM com essa função.
A linha completa está em alicates de crimpagem e alicates de crimpar hidráulico.
Perguntas frequentes
Qual alicate de crimpar serve para terminal tubular de 2,5 mm²?
Vários, e a escolha depende do que mais você vai prensar. Se for só tubular até 6 mm², o DNB-0256PT e o DNB-056PT cobrem a faixa com matriz fixa. Se você também prensa pré-isolado ou garra, compensa o corpo ATB com as matrizes ATBM correspondentes. E se a prioridade for a seção quadrada, o ACTB025-6 cobre de 0,25 a 6 mm² com matriz de faixa universal.
Qual a diferença entre alicate de catraca e alicate comum?
A catraca impede que as garras abram antes de a prensagem terminar. Num alicate comum, quem decide quando parar é a mão do operador — e é daí que vem a crimpagem frouxa, que esquenta em serviço. As fichas da BHS descrevem como alicate manual de catraca de crimpagem as linhas DNB, ATB e ACTB e o alicate do kit LS-30J; o multifunção AMB-5, o de rede ARB-48 e a linha hidráulica são descritos de outra forma.
Preciso de alicate hidráulico a partir de que bitola?
A maior faixa declarada em ficha na linha manual é a do ATB-35PT, de 10 a 35 mm² — e o cadastro registra ainda a matriz ATBM-50PT, para tubular de 25 e 50 mm². A linha hidráulica AHB começa em 10 mm² e vai até 400 mm². Na faixa em que as duas se sobrepõem, o que decide é o volume de trabalho: para poucas crimpagens por dia o manual resolve; para cabo grosso em série, o hidráulico poupa a mão do operador.
A matriz vem junto com o alicate?
Depende da linha. Na DNB a composição da matriz já vem definida no modelo, e nem o catálogo nem o cadastro publicam matrizes avulsas para essa linha. Na ATB e na linha hidráulica AHB, a matriz é item separado — as ATBM para o corpo ATB, as AHB-M120 e AHB-M300 para os hidráulicos. O kit LS-30J é o caso em que cinco matrizes já vêm na bolsa.
Qual alicate crimpa o pino da tomada multipolar?
O corpo ATB com a matriz ATBM-6BTM, nas bitolas 1,5 e 2,5 mm². É uma matriz específica para o pino inserto — não é a mesma de terminal tubular.
Existe alicate de crimpar que também decapa e corta?
Sim, o AMB-5. A ficha declara as quatro funções: crimpa pré isolado e não isolado em 1,5, 2,5 e 6 mm², decapa de 0,75 a 6 mm², corta cabo até 25 mm² e corta parafusos de M2,6 a M5,0. Para conector de rede, o equivalente é o ARB-48, que crimpa, decapa e corta RJ10, RJ11, RJ12 e RJ45.
Todos os hidráulicos têm proteção de fim de curso?
Não. Pela ficha técnica, apenas o modelo de 20 T (AHB-400TC, na ficha AHB-400T) declara dispositivo de proteção para final do curso do pistão, com válvula de alívio de pressão. Os de 12 T e 16 T declaram, com essas palavras, que não o têm.
Dados extraídos das fichas técnicas BHS das linhas DNB, ATB, ACTB, AHB, AMB-5, ARB-48 e do kit LS-30J, conferidas página a página na imagem do catálogo, e do cadastro interno da BHS onde a ficha não publica o dado. Onde a ficha se contradiz, este guia registra a contradição em vez de escolher um valor. Este guia não publica preços nem disponibilidade; consulte a página do produto.
