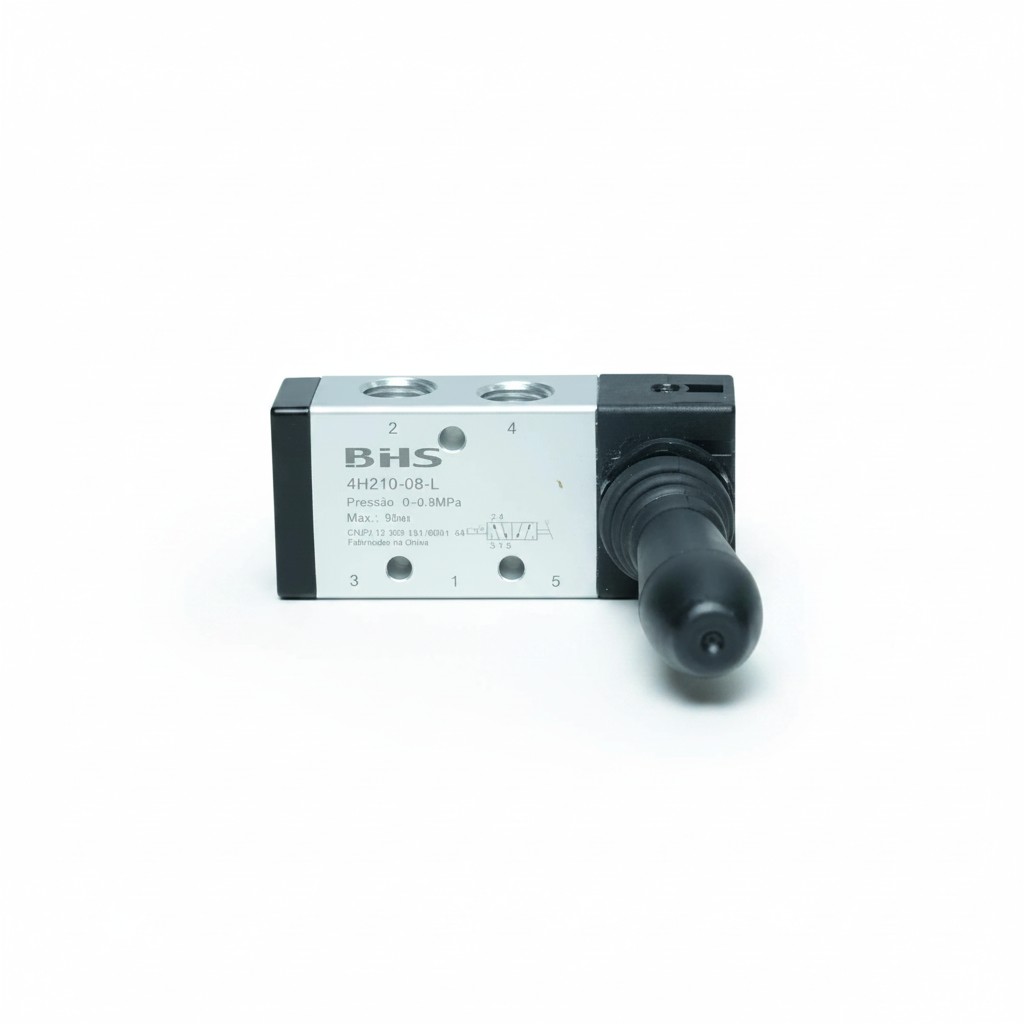

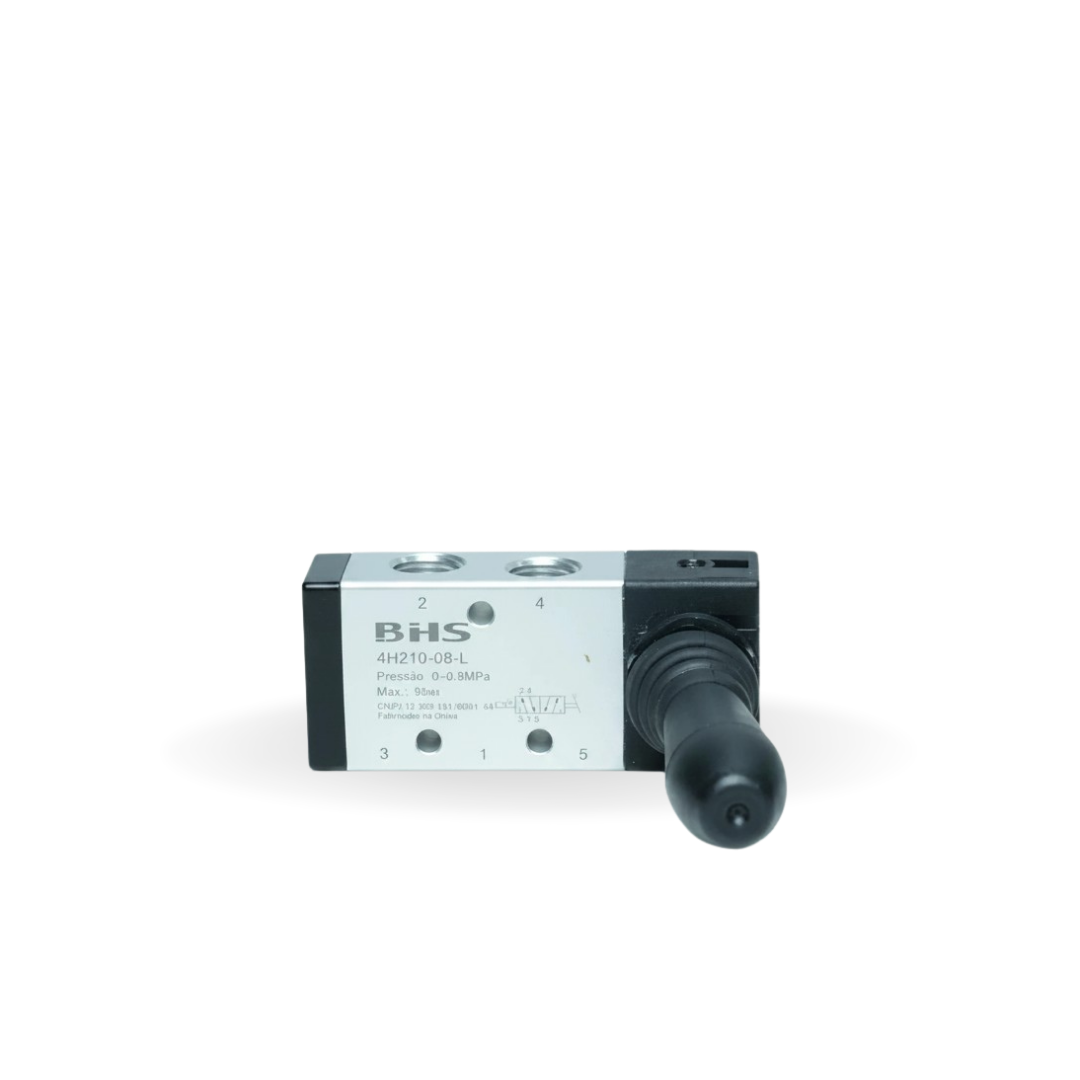

Válvula de Alavanca Manual 4H é a direcional de 5/2 vias acionada à mão, pela alavanca. Serve de comando direto de cilindro em bancada, dispositivo de montagem e máquina sem automação — e de comando de emergência onde o operador precisa assumir a máquina sem passar pelo CLP.
Modelos
| Referência | Função | Posição |
|---|---|---|
| 4H210-08 | Com alavanca | Fixa |
| 4H210-08L | Com alavanca | Com retorno |
A diferença entre as duas é o que acontece quando o operador solta a alavanca: na 4H210-08 a posição é fixa e a válvula permanece onde foi deixada; na 4H210-08L há retorno, e ela volta sozinha à posição de origem.
Dados técnicos
| Característica | Valor |
|---|---|
| Número de vias | 5/2 |
| Fluido | Ar comprimido, após passar pelo elemento filtrante de 40 mícron |
| Lubrificação | Não requerida |
| Conexão | Entrada = saída 1/4″; escape G1/8″ |
| Pressão de trabalho | 0 a 8,0 kgf/cm² (0 a 114 psi) máx. |
| Temperatura ambiente | 0 a +60 °C |
| Grau de proteção | IP 65 |
Os valores acima são os declarados no catálogo técnico de válvula pneumática da BHS (revisão dez-18).
