Válvula Pneumática 4A é a direcional de 5/2 vias acionada por ar, não por eletricidade. O comando chega por um piloto pneumático em vez de bobina — solução para área classificada, ambiente úmido ou qualquer ponto onde não se quer energia elétrica junto do atuador.
Como se lê a referência
A referência se escreve 4A-<tipo><pilotos>-<rosca>. O 4A é a família pneumática de 5/2 vias; o 2 é o tipo 200; 10 é um piloto e 20 são dois pilotos; e 08 é a rosca de 1/4″.
Modelos
| Referência | Acionamento |
|---|---|
| 4A210-08 | 1 piloto |

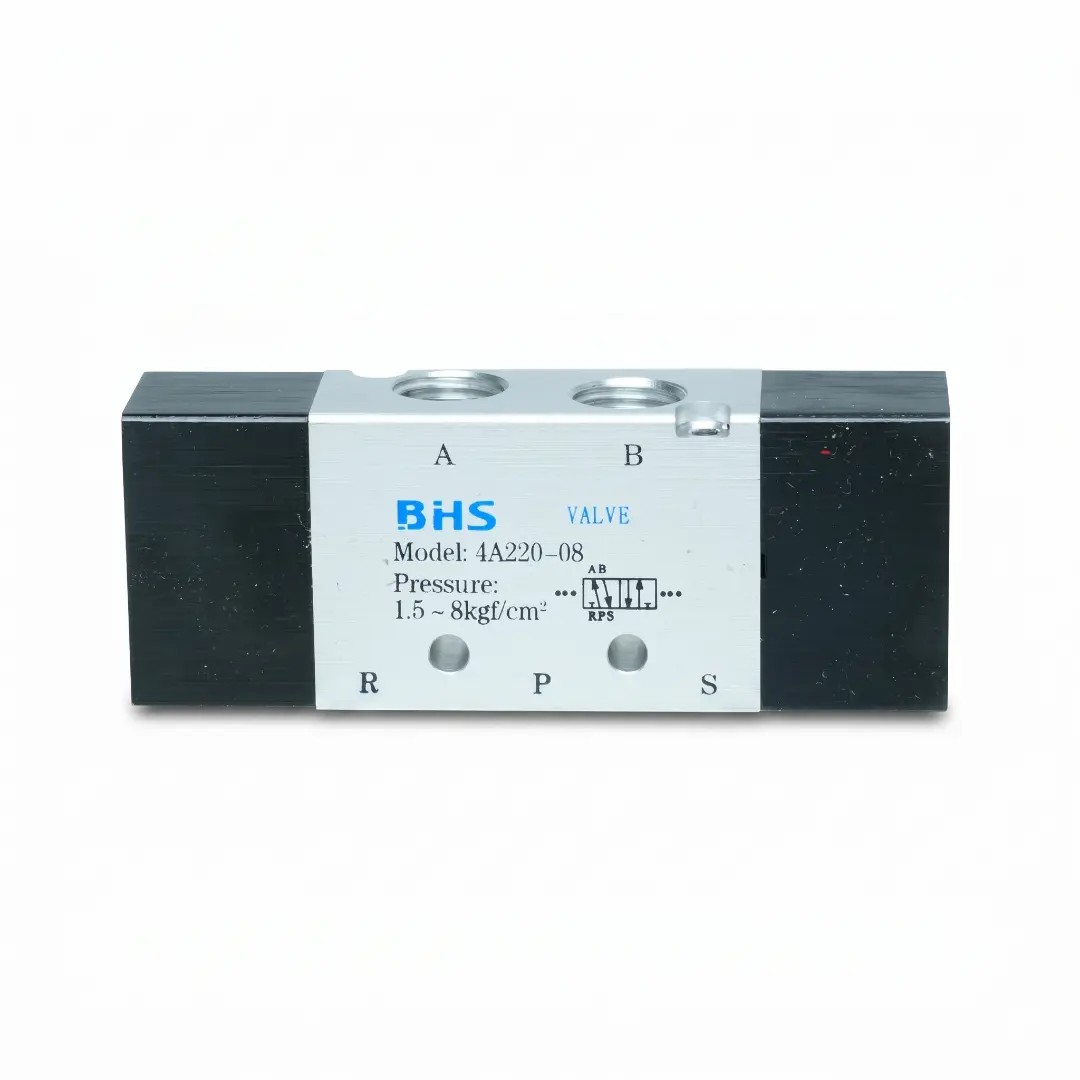

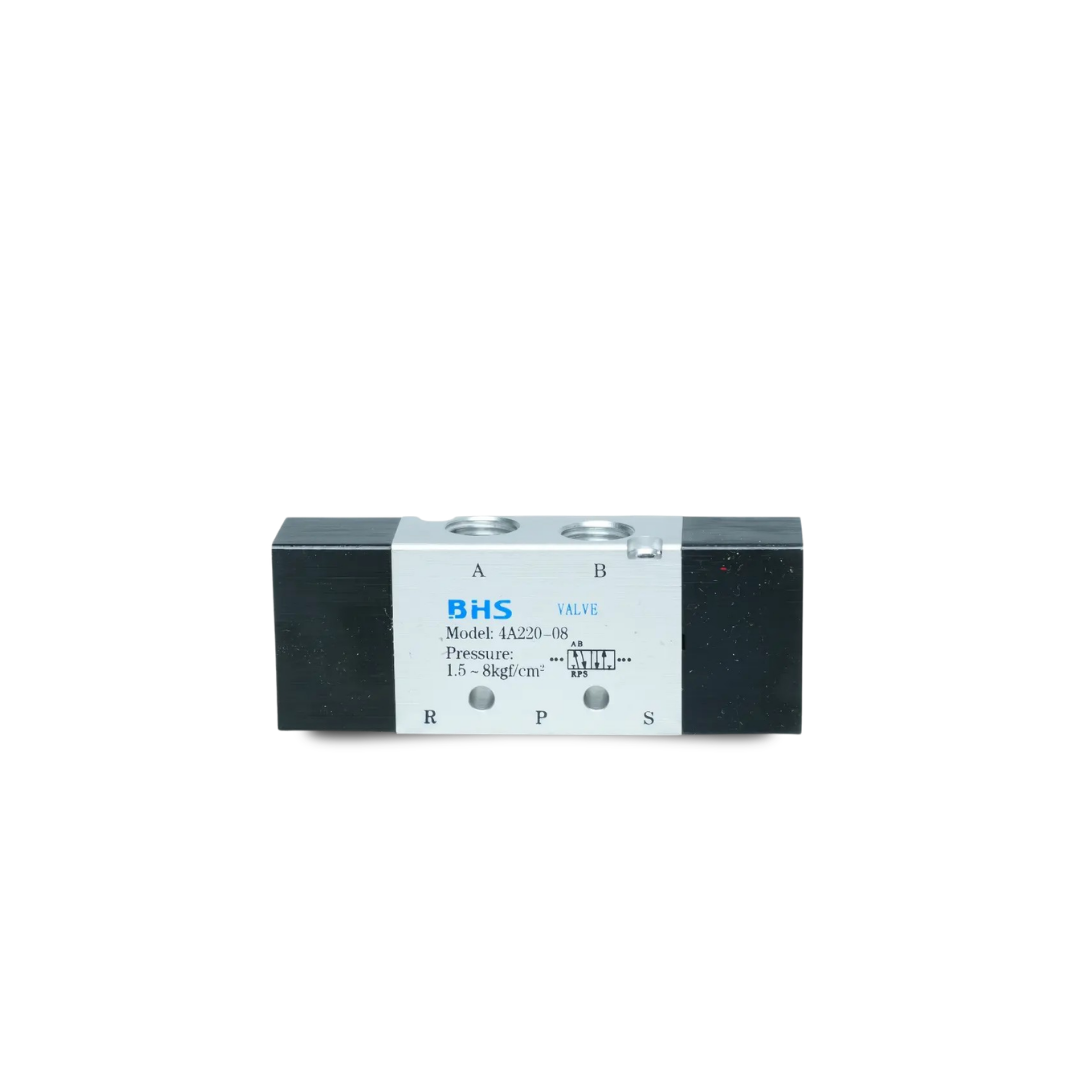

| 4A220-08 | 2 pilotos |
Dados técnicos
| Característica | Valor |
|---|---|
| Número de vias | 5/2 |
| Área transversal efetiva | 16 mm² (CV 0,85) |
| Fluido | Ar comprimido, após passar pelo elemento filtrante de 40 mícron |
| Lubrificação | Não requerida |
| Conexão | Entrada = saída 1/4″; escape G1/8″ |
| Pressão de trabalho | 1,5 a 8,0 kgf/cm² (21 a 114 psi) |
| Pressão máxima de trabalho | 12 kgf/cm² (176,47 psi) |
| Temperatura ambiente | 5 a 50 °C |
| Frequência máxima de operação | 5 vezes por segundo |
| Tempo mínimo de excitação | 0,05 segundo |
Os valores acima são os declarados no catálogo técnico de válvula pneumática da BHS (revisão dez-18).
