Conector Modelo BDD – Terminais Aparafusáveis

Os conectores BDD-V são conectores sem cabo para automação industrial, com forma de conexão aparafusável — o cabo não acompanha e é ligado nos terminais do próprio conector. O engate é rápido e preciso, e o grau de proteção é IP67 conforme IEC 60529.

São dois diâmetros. M8 (rosca M8x1, 3 condutores, condutor de até 0,5 mm²) e M12 (rosca M12x1, 4 condutores, condutor de até 0,75 mm²). Cada diâmetro tem versão macho e fêmea, com corpo reto ou em 90°.

Características elétricas iguais nas duas bitolas: configuração CA e CC-NPN/PNP, tensão de serviço U_B máxima de 250 Vca/Vcc, corrente máxima de 4 A e resistência de isolação de 8 MΩ. Não têm sinalização de saída.

Mecânica: invólucro preto em PVC, rosca de fixação metálica, contato em CuZn, grau de poluição III, diâmetro máximo do cabo de 4,6 mm, temperatura de operação de -30 °C a 70 °C e umidade de operação de 35% a 85% RH.

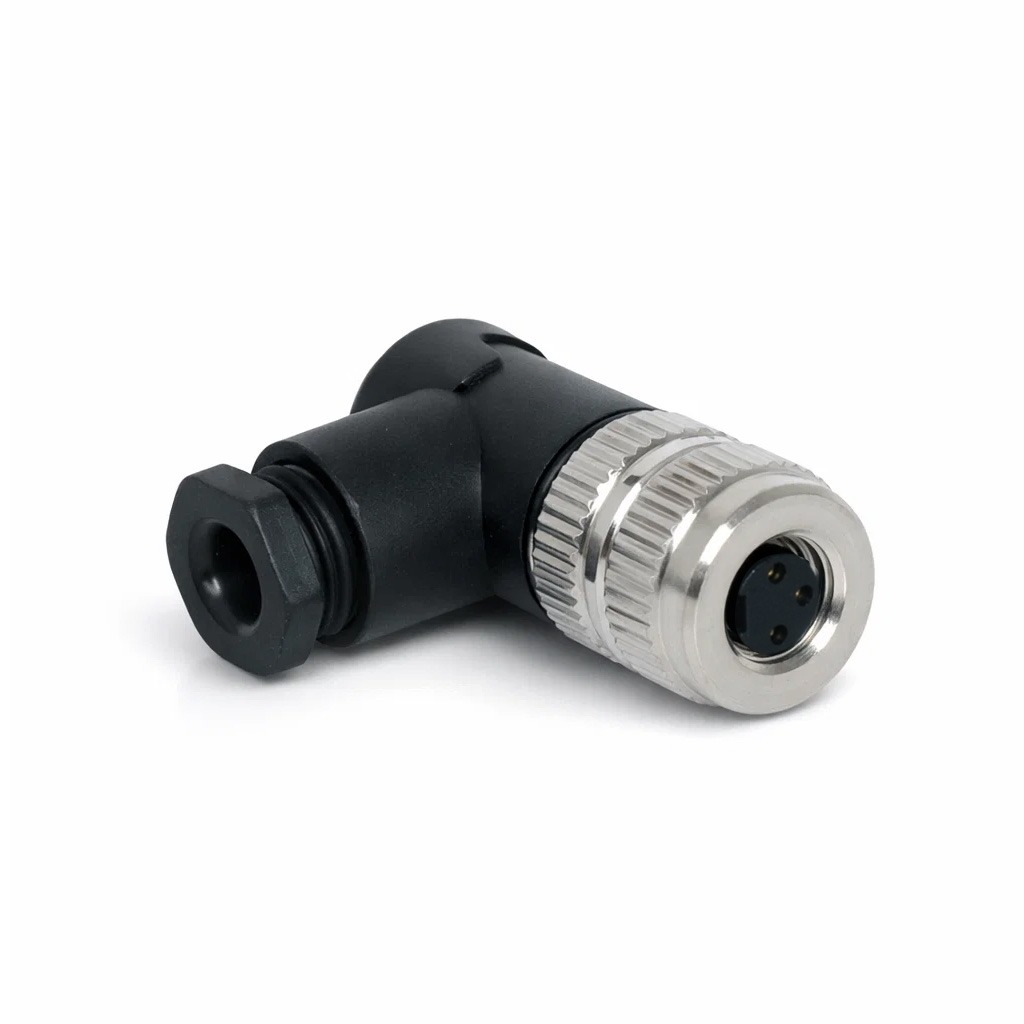

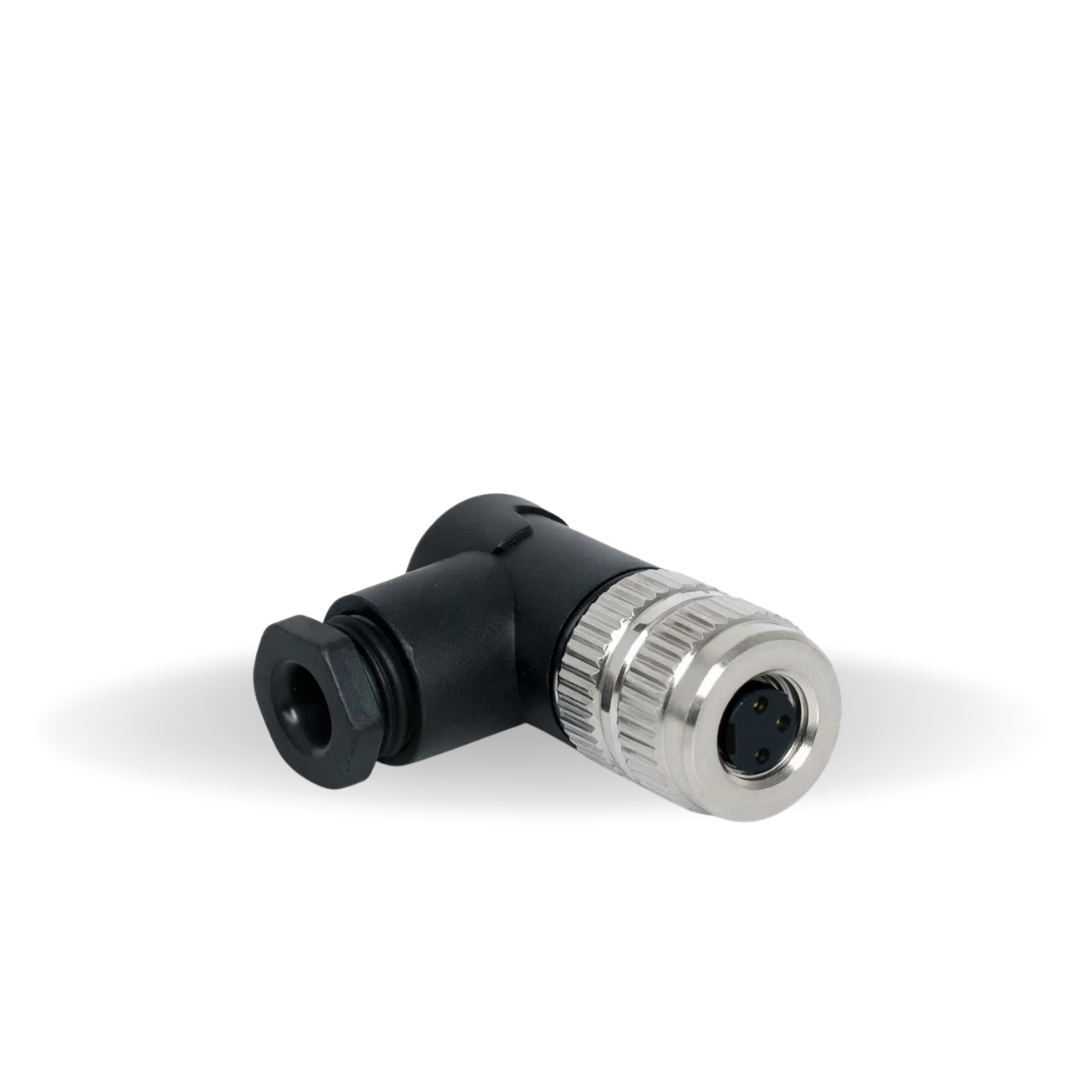

Referências. M8: BDD-V3-W-BK-3 (fêmea 90°), BDD-V3-G-BK-3 (fêmea reto), BDD-V3S-W-BK-3 (macho 90°) e BDD-V3S-G-BK-3 (macho reto). M12: BDD-V1-W-BK (fêmea 90°), BDD-V1-G-BK (fêmea reto), BDD-V1S-W-BK (macho 90°) e BDD-V1S-G-BK (macho reto).

Dados conforme o catálogo BHS de conectores sem cabo BDD-V.
