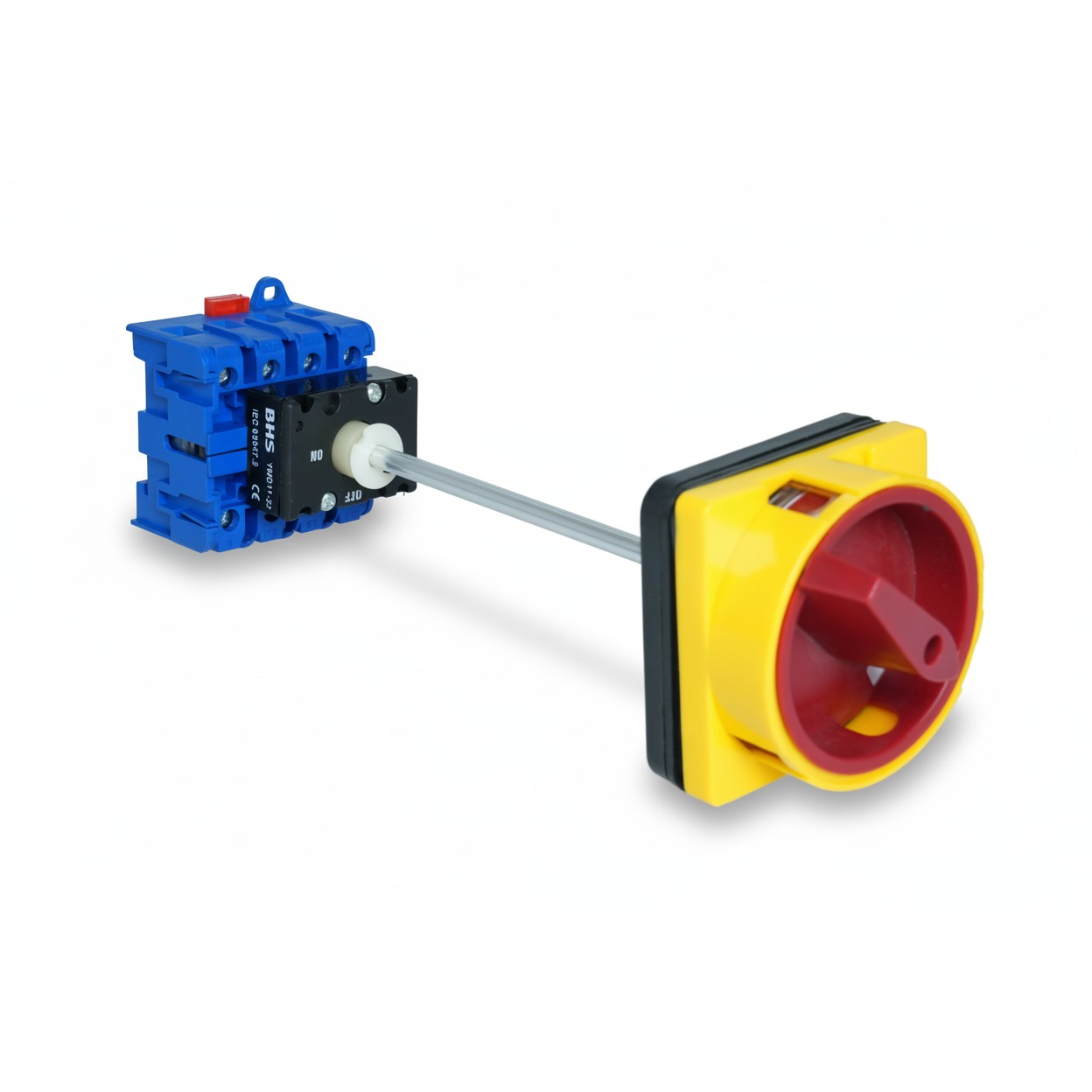

A Chave Rotativa YMD11 é tetrapolar, de liga-desliga, com travamento por cadeado incorporado — até quatro cadeados, que não acompanham a chave. Serve para bloquear o circuito desligado durante a manutenção, com a trava fazendo parte da própria chave.
Duas diferenças de construção em relação às demais rotativas: ela monta pelo fundo do painel, com eixo prolongador até a manopla, e trabalha com duas posições fixas (0-1) num ângulo de 60°. O espelho frontal é 64 x 64 mm em todos os tamanhos.
Os quatro tamanhos
| Corrente | Ith em invólucro | Motor trifásico 220 V | Motor trifásico 380 V | Fusível aM/gG | Cabo flexível | Torque |
|---|---|---|---|---|---|---|
| 32 A | 25 A | 7,5 cv (5,5 kW) | 15 cv (11 kW) | 35 A | 6 mm² | 2 N·m |
| 63 A | 50 A | 15 cv (11 kW) | 30 cv (22 kW) | 63 A | 16 mm² | 4 N·m |
| 80 A | 64 A | 25 cv (18,5 kW) | 40 cv (30 kW) | 80 A | 25 mm² | 5 N·m |
| 100 A | 80 A | 30 cv (22 kW) | 50 cv (37 kW) | 100 A | 35 mm² | 6 N·m |
A potência de motor é em AC-23A, a categoria de carga fortemente indutiva, onde a corrente de emprego cai para 22, 43, 57 e 74 A respectivamente.
Dados técnicos
Conformidade declarada às normas ABNT NBR IEC 60947-1 e ABNT NBR IEC 60947-3 e à VDE 0660 parte 107, com certificações CE e CCC. Tensão nominal de operação até 500 V, isolamento 690 V, impulso suportável 8 kV, 60 Hz.
Grau de proteção IP20 pela ABNT NBR IEC 60529 e grau de poluição 3. Funcionamento de -20 a +60 °C, estocagem de -60 a +70 °C, até 2000 m sem correção, montagem em qualquer posição. Vida mecânica de 600.000 manobras e vida elétrica com corrente nominal de 200.000 manobras. Garantia de 12 meses a contar da nota fiscal, ou 18 meses da data gravada no aparelho.
Como ler a referência
YMD11-63/04 se lê assim: YMD11 é a linha; 63 é a corrente em ampères; e /04 indica os quatro polos, que são padrão em toda a linha.
Para travamento por cadeado com montagem de topo, veja a Chave Rotativa LW26GS. A categoria completa está em Chaves rotativas.
