A Chave Comutadora de Potência LW26 comanda o circuito pelo giro da manopla: a posição fica visível no espelho e é mantida mecanicamente, sem depender de bobina nem de energia para permanecer onde está. Monta na porta do painel; para montagem no fundo, acrescente a base SLWB-26-32.
Primeiro: que corrente o circuito pede
São cinco tamanhos, e o espelho frontal acompanha a corrente — é ele que define o recorte da porta, antes de qualquer outra escolha.
| Corrente | Espelho frontal | Ith em invólucro | Estabelecimento | Interrupção | Fusível aM/gG | Cabo flexível | Torque |
|---|---|---|---|---|---|---|---|
| 20 A | 48 x 48 mm | 16 A | 200 A | 160 A | 20 A | 6 mm² | 2 N·m |
| 32 A | 64 x 64 mm | 28 A | 320 A | 250 A | 35 A | 6 mm² | 2 N·m |
| 63 A | 64 x 64 mm | 55 A | 630 A | 500 A | 63 A | 16 mm² | 4 N·m |
| 125 A | 88 x 88 mm | 100 A | 1250 A | 1000 A | 125 A | 70 mm² | 22 N·m |
| 160 A | 88 x 88 mm | 130 A | 1600 A | 1200 A | 160 A | 70 mm² | 22 N·m |
Que motor cada tamanho aguenta
Em AC-23A, que é a categoria de manobra de motor, a corrente de emprego cai para o valor da coluna “Ith em invólucro”. A potência de motor trifásico correspondente:
20 A — 5 cv (3,7 kW) em 220 V, 10 cv (7,5 kW) em 380 V · 32 A — 10 cv (7,5 kW) em 220 V, 20 cv (15 kW) em 380 V · 63 A — 20 cv (15 kW) em 220 V, 40 cv (30 kW) em 380 V · 125 A — 40 cv (30 kW) em 220 V, 60 cv (45 kW) em 380 V · 160 A — 50 cv (37 kW) em 220 V, 100 cv (75 kW) em 380 V.
Carga puramente resistiva é AC-21A e a chave entrega mais. Serviço pesado com reversão e parada em contracorrente é AC-4, e aí a corrente admissível cai muito — numa chave de 20 A, para 3 A. Se a sua aplicação é uma dessas duas, fale com a gente antes de dimensionar.
Depois: que função a chave vai exercer
Q — interruptora. Liga-desliga geral, duas posições fixas (0-1), tripolar ou tetrapolar. Existe nos cinco tamanhos.
H — seletora com posição 0. Monopolar ou bipolar, com 2, 3 ou 4 posições fixas e 30° entre posições. Só em 20 A.

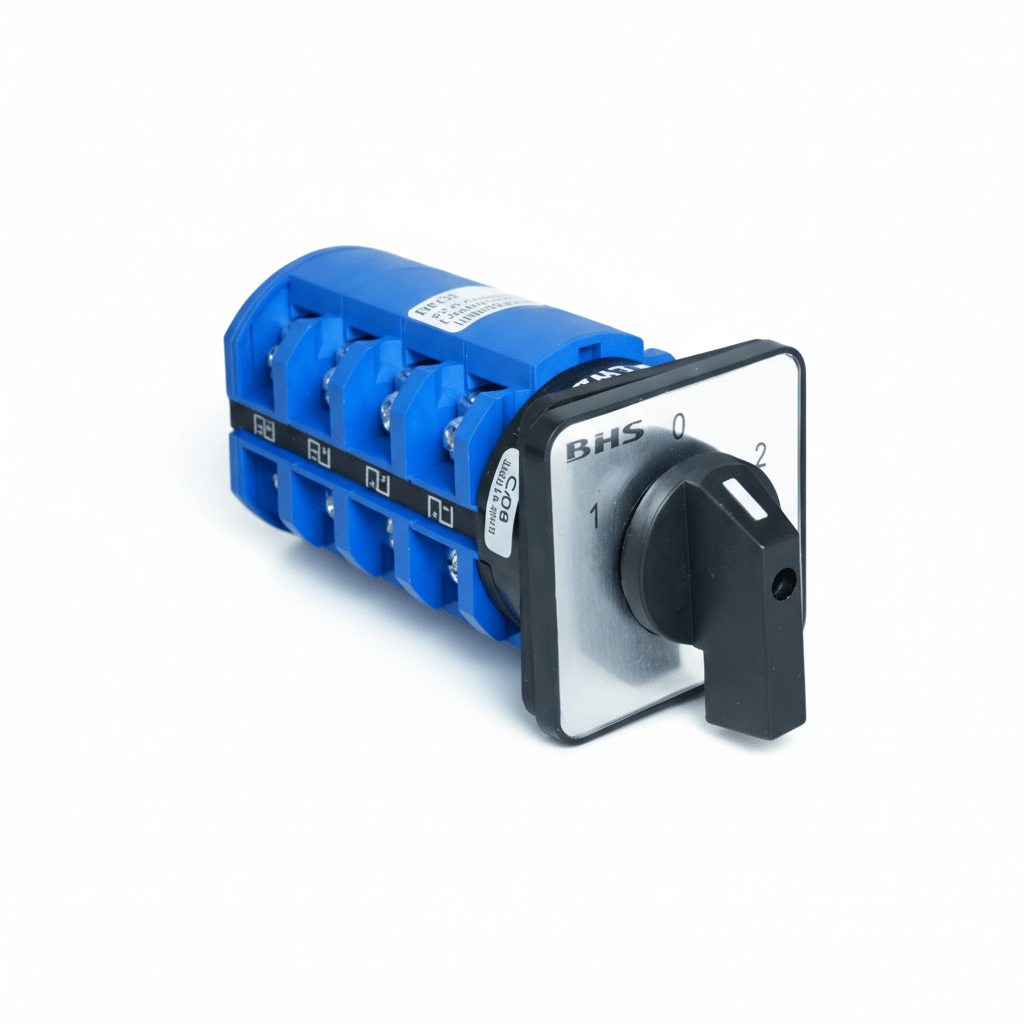

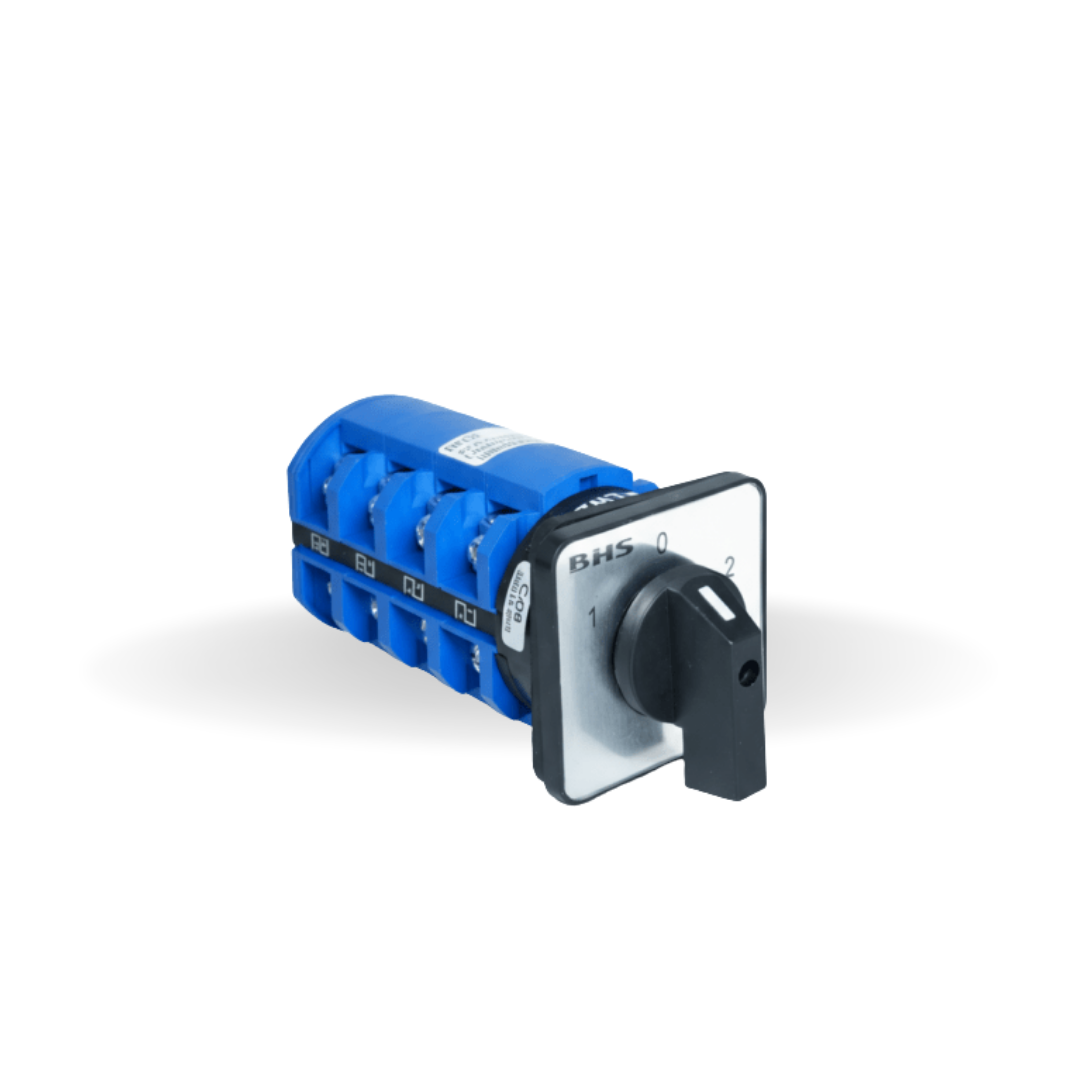

C — comutadora de três posições (1-0-2). Escolhe entre duas fontes ou dois circuitos, com o desligado no meio. Há bipolar, tripolar e tetrapolar.
ST — partida estrela-triângulo manual. Tetrapolar, três posições fixas e 2 x 60° de acionamento, em 20, 32 e 63 A. O sufixo final diz a sequência: /08-1 é 0-ʎ-∆ e /08-2 é ʎ-0-∆. O motor precisa ser de dupla tensão nominal e ter os 6 terminais acessíveis.
S — duas velocidades, motor Dahlander. Tripolar, três posições fixas (0-1-2), 2 x 60°, em 20, 32 e 63 A. A relação entre as velocidades é de 1 para 2, obtida mudando o número de polos do único enrolamento pelas conexões externas. D — duas velocidades com dois enrolamentos separados.
N — partida direta com reversão, para inverter o sentido de giro pela própria manopla. LH — comutador de amperímetro, nas versões de 1 TC e de 3 TCs. YH — comutador de voltímetro, para ler as tensões entre fases e entre fase e neutro num instrumento só.
Dados comuns a toda a linha
Conformidade declarada às normas ABNT NBR IEC 60947-1 e ABNT NBR IEC 60947-3 e à VDE 0660 parte 107, com certificações CE e CCC. Tensão nominal de operação até 500 V — até 380 V nos tamanhos de 125 e 160 A. Tensão de isolamento 690 V, impulso suportável 8 kV, 60 Hz.
Grau de proteção IP20 pela ABNT NBR IEC 60529 e grau de poluição 3. Funcionamento de -20 a +60 °C, estocagem de -60 a +70 °C, até 2000 m de altitude sem correção. Montagem em qualquer posição, sem restrição. Vida mecânica de 600.000 manobras e vida elétrica com corrente nominal de 200.000 manobras.
Garantia de 12 meses a contar da nota fiscal, ou 18 meses a contar da data gravada no aparelho.
Como ler a referência
LW26-63C/06 se lê assim: LW26 é a linha; 63 é a corrente em ampères; C é a função, aqui a comutadora de três posições; e /06 é o número de contatos do conjunto. Trocando o 63 por 20, 32, 125 ou 160 muda o tamanho e o espelho; trocando a letra muda o que a chave faz.
