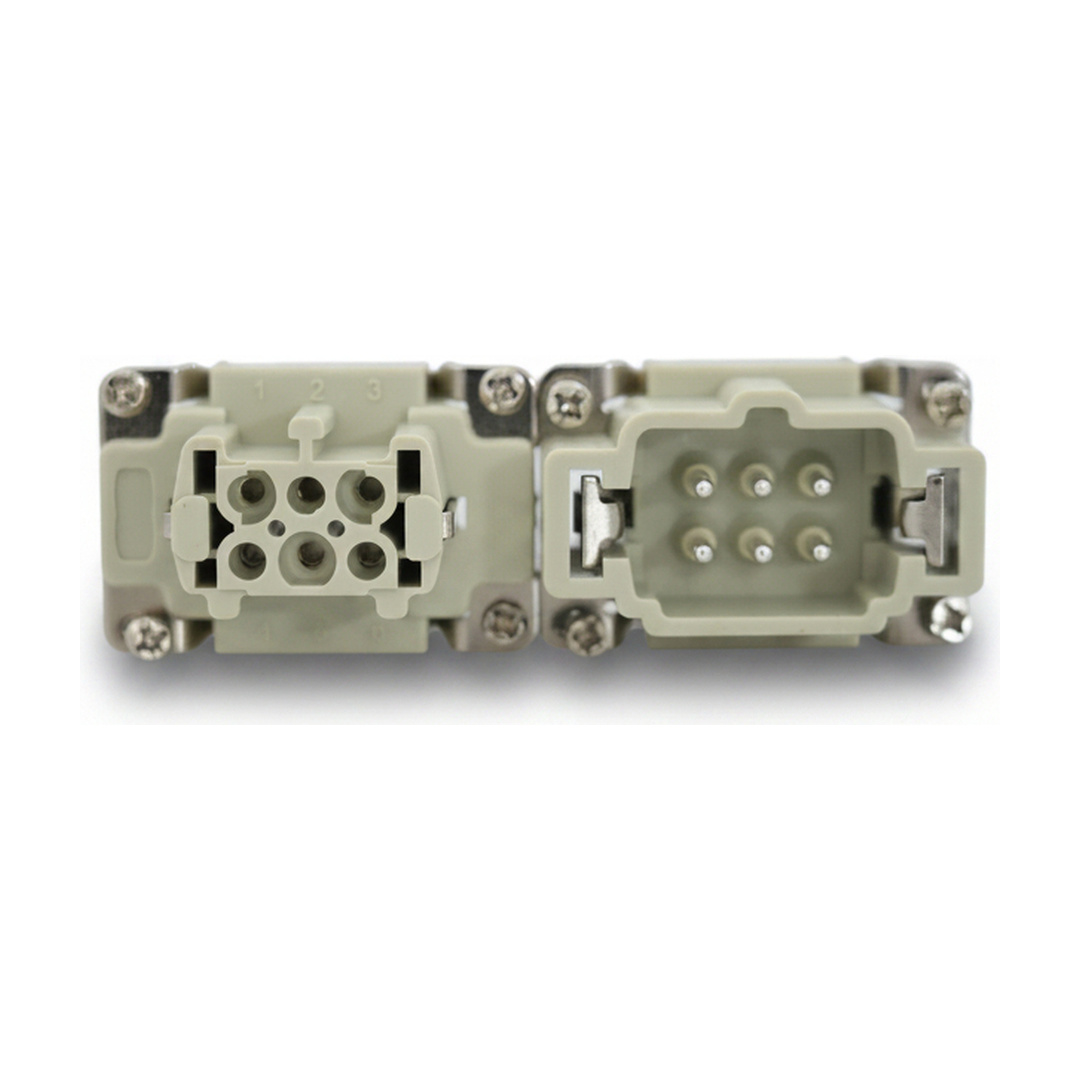

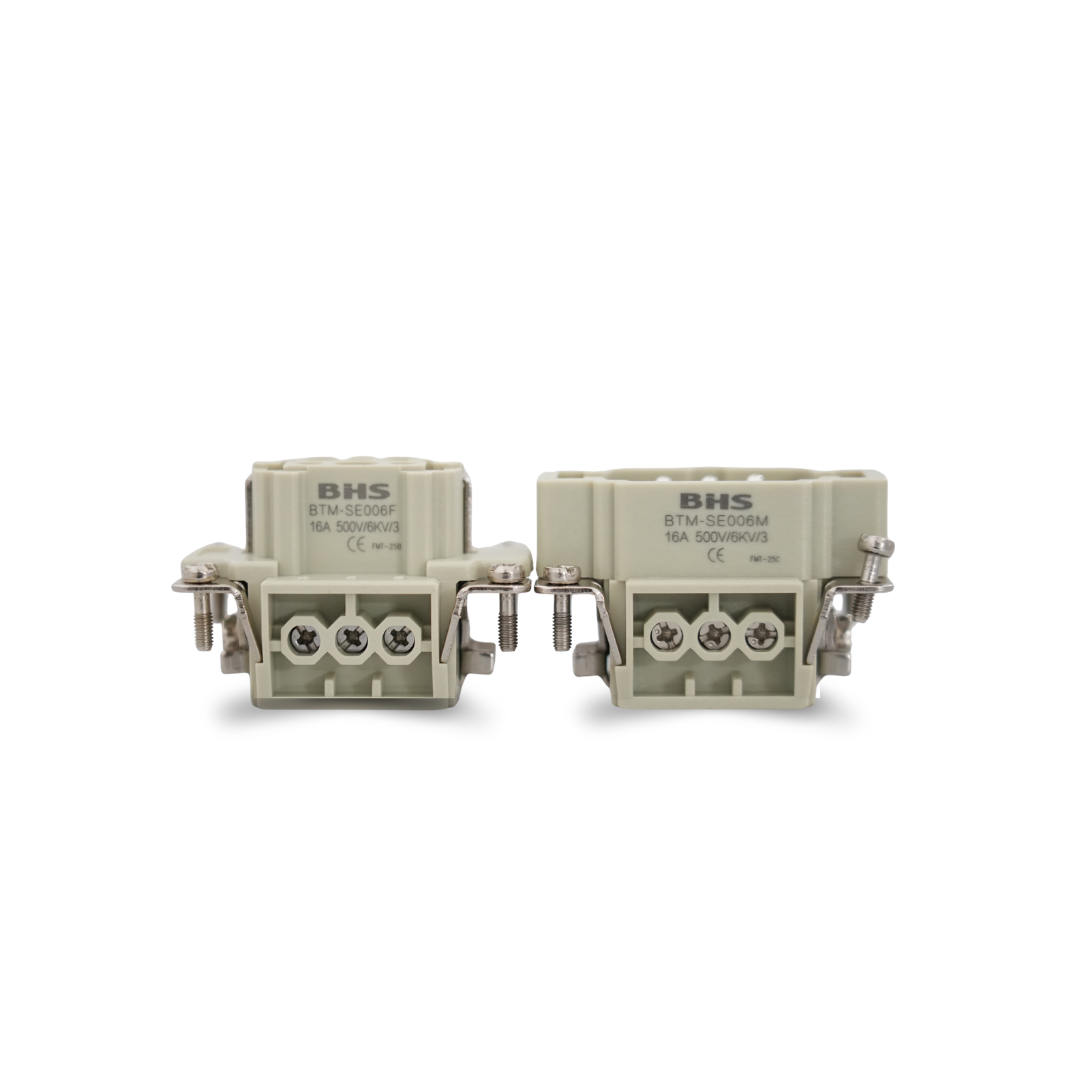

Este é o par de soquetes da linha BTM-6: BTM-SE006M (macho) e BTM-SE006F (fêmea), cada um com 6 polos mais contato terra e terminal de parafuso.
O soquete é a parte elétrica do conjunto — é nele que o cabo é ligado. Ele não acompanha carcaça nem base: no catálogo, todas as carcaças e bases da linha BTM-6 são listadas como “sem soquete”, e este par é o item que as completa. A conexão é polarizada, de modo que macho e fêmea só encaixam numa posição.
Dados elétricos declarados no catálogo da linha BTM
Capacidade dos pinos com terminal de parafuso: 16 A / 500 V. Tensão de isolação de 600 V. Resistência de contato ≤ 1 mΩ. Vida mecânica de ≥ 500 manobras. Temperatura ambiente de −20 °C a +90 °C. Grau de poluição III. Seção de cabo no pino de contato: 0,75 a 2,5 mm² nas versões BTM-SE e BTM-HEE, e 0,75 a 1,5 mm² na versão BTM-HD.
Construção e materiais
Porta-contato em termoplástico (o catálogo também o descreve como policarbonato auto-extinguível) e terminal em latão com tratamento superficial prateado. O contato terra existe em todas as versões de soquete da linha.
As referências exatas deste conjunto estão na tabela de modelos desta página.
