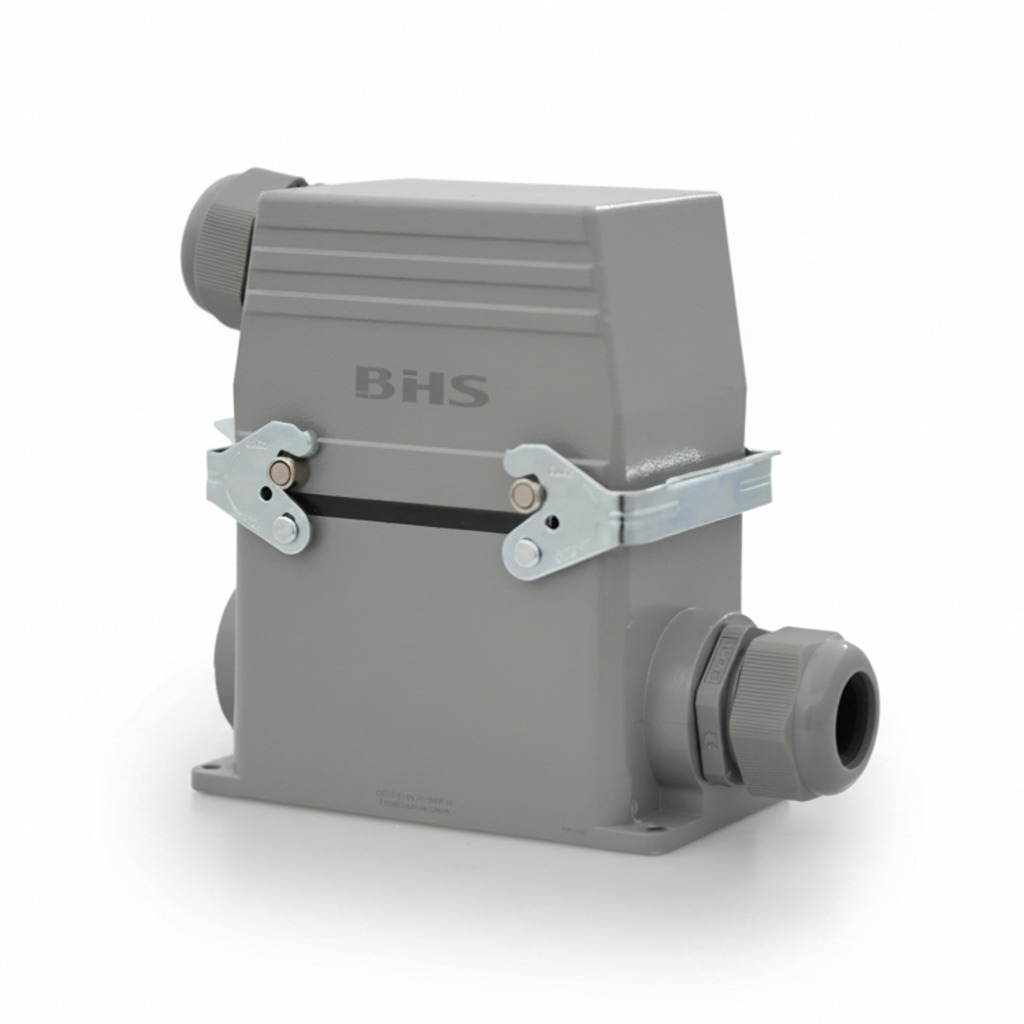

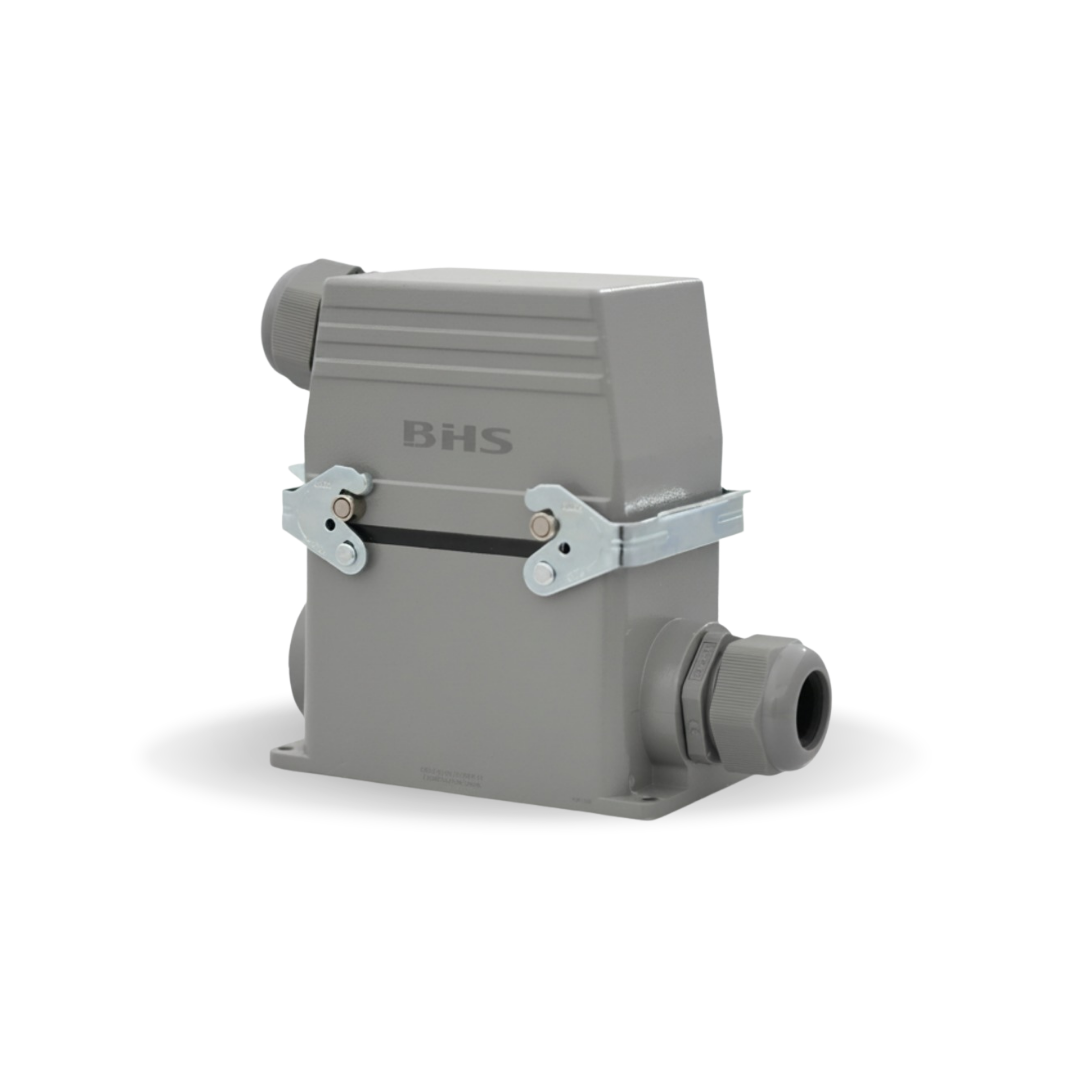

Este conjunto reúne a carcaça BTM-SE048M-48TS e a base BTM-SE048F-48SGR da linha BTM-48, formato quadrado: um conector multipolar industrial de 48 polos mais contato terra, para 16 A e 500 V.
A carcaça é a parte móvel, de 4 pinos, com saída lateral e prensa-cabo PG 29. A base é a parte fixa, alta, com saída lateral e prensa-cabo PG 29. As duas travam entre si por 2 travas laterais, com a alavanca que o catálogo descreve como trava da conexão contra aberturas acidentais.
Diferente dos conjuntos da BTM-32, aqui o soquete já vem montado: a carcaça sai com o soquete macho e a base com o soquete fêmea. Não é preciso comprar o par à parte. O soquete é o BTM-SE2x024, de 48 polos em dois blocos de 24, numerados de 1 a 24 e de 25 a 48 — numeração conforme o cadastro e o ERP da BHS.
Dados elétricos declarados no catálogo da linha BTM
Capacidade dos pinos com terminal de parafuso: 16 A / 500 V. Tensão de isolação de 600 V. Resistência de contato ≤ 1 mΩ. Vida mecânica de ≥ 500 manobras. Temperatura ambiente de −20 °C a +90 °C. Grau de poluição III. Seção de cabo no pino de contato: 0,75 a 2,5 mm².
Proteção e normas
O catálogo declara IP55 para a tomada completa com prensa-cabo, em conformidade com a IEC 60529, e conformidade da linha com IEC 60664, IEC 61984 e UL94 V0. Os valores são declarados para a linha BTM, não modelo a modelo.
Construção e materiais
Invólucro em alumínio injetado, alavanca em aço zincado, porta-contato em termoplástico (o catálogo também o descreve como policarbonato auto-extinguível), terminais em latão com tratamento superficial prateado e prensa-cabo em termoplástico. A conexão macho/fêmea é polarizada e o contato terra está presente em todas as versões de soquete.
As referências exatas deste conjunto estão na tabela de modelos desta página.
