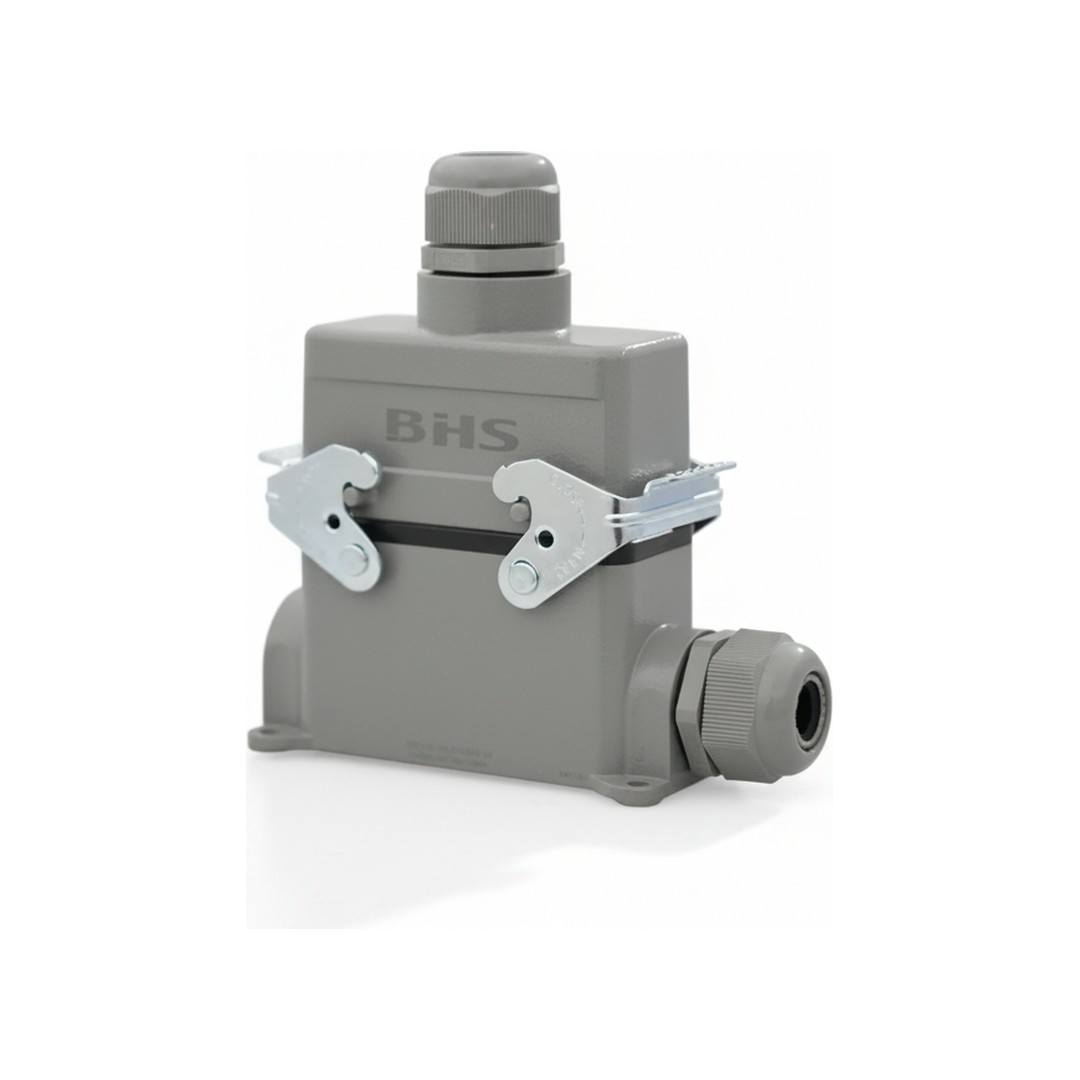

Este conjunto reúne a carcaça BTM-16TG e a base BTM-16SGR da linha BTM-16, um conector multipolar industrial para o soquete de 16 polos mais contato terra.
A carcaça é a parte móvel, de 4 pinos, com saída superior e prensa-cabo PG 21. A base é a parte fixa, alta, com saída lateral e prensa-cabo PG 21. As duas travam entre si por 2 travas laterais, com a alavanca que o catálogo descreve como trava da conexão contra aberturas acidentais.
Carcaça e base são fornecidas sem soquete — o catálogo lista o par BTM-SE016M / BTM-SE016F (16 polos + terra, 16 A / 500 V, com terminal de parafuso) como item próprio.
Dados elétricos declarados no catálogo da linha BTM
Capacidade dos pinos com terminal de parafuso: 16 A / 500 V, 35 A / 500 V ou 80 A / 690 V, conforme o soquete. Tensão de isolação de 600 V. Para os soquetes BTM-HK004/0, o catálogo declara tensão de isolamento de 900 V. Resistência de contato ≤ 1 mΩ. Vida mecânica de ≥ 500 manobras. Temperatura ambiente de −20 °C a +90 °C. Grau de poluição III. Seção de cabo no pino de contato: 0,75 a 2,5 mm² nas versões BTM-SE e BTM-HEE, e 0,75 a 1,5 mm² na versão BTM-HD.
Quantos polos cabem neste corpo
O corpo BTM-16 aceita mais de uma configuração de soquete. O catálogo declara, para a mesma carcaça: 16 polos + terra em 16 A / 500 V (BTM-SE016), 6 polos + terra em 35 A / 500 V (BTM-HSB006) e 4 polos + terra em 80 A / 690 V (BTM-HK004/0), todos com terminal de parafuso; e, com pinos de climp, 32 polos + terra em 16 A / 500 V (BTM-HEE032), 40 polos + terra e 72 polos + terra em 10 A / 250 V (BTM-HD040 e BTM-HD072). Os pinos de climp são itens separados: BTM-CEM25 / BTM-CEF25 e BTM-CDM15 / BTM-CDF15.
Proteção e normas
O catálogo declara IP55 para a tomada completa com prensa-cabo, em conformidade com a IEC 60529, e conformidade da linha com IEC 60664, IEC 61984 e UL94 V0. Os valores são declarados para a linha BTM, não modelo a modelo.
Construção e materiais
Invólucro em alumínio injetado, alavanca em aço zincado, porta-contato em termoplástico (o catálogo também o descreve como policarbonato auto-extinguível), terminais em latão com tratamento superficial prateado e prensa-cabo em termoplástico. A conexão macho/fêmea é polarizada e o contato terra está presente em todas as versões de soquete.
As referências exatas deste conjunto estão na tabela de modelos desta página.
