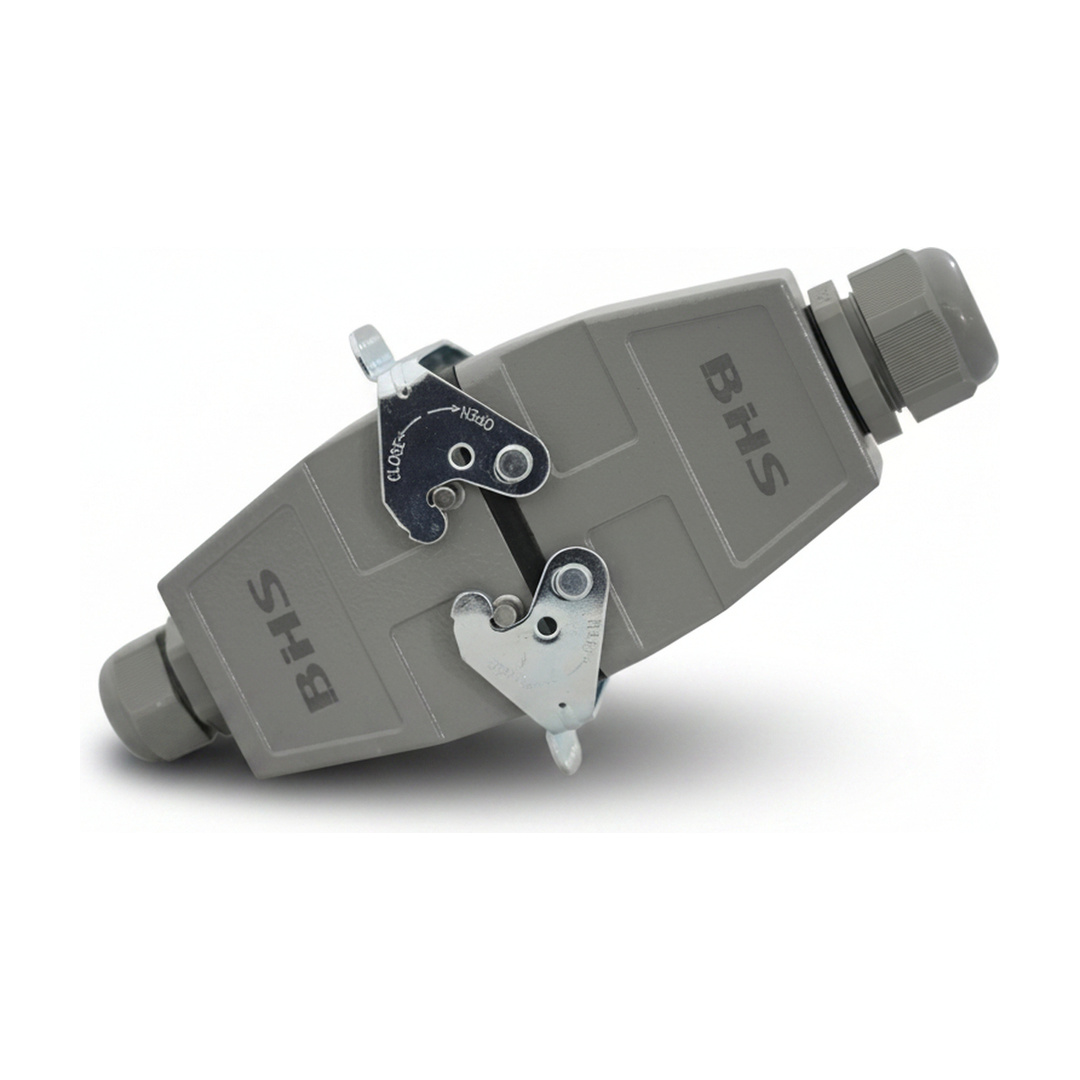

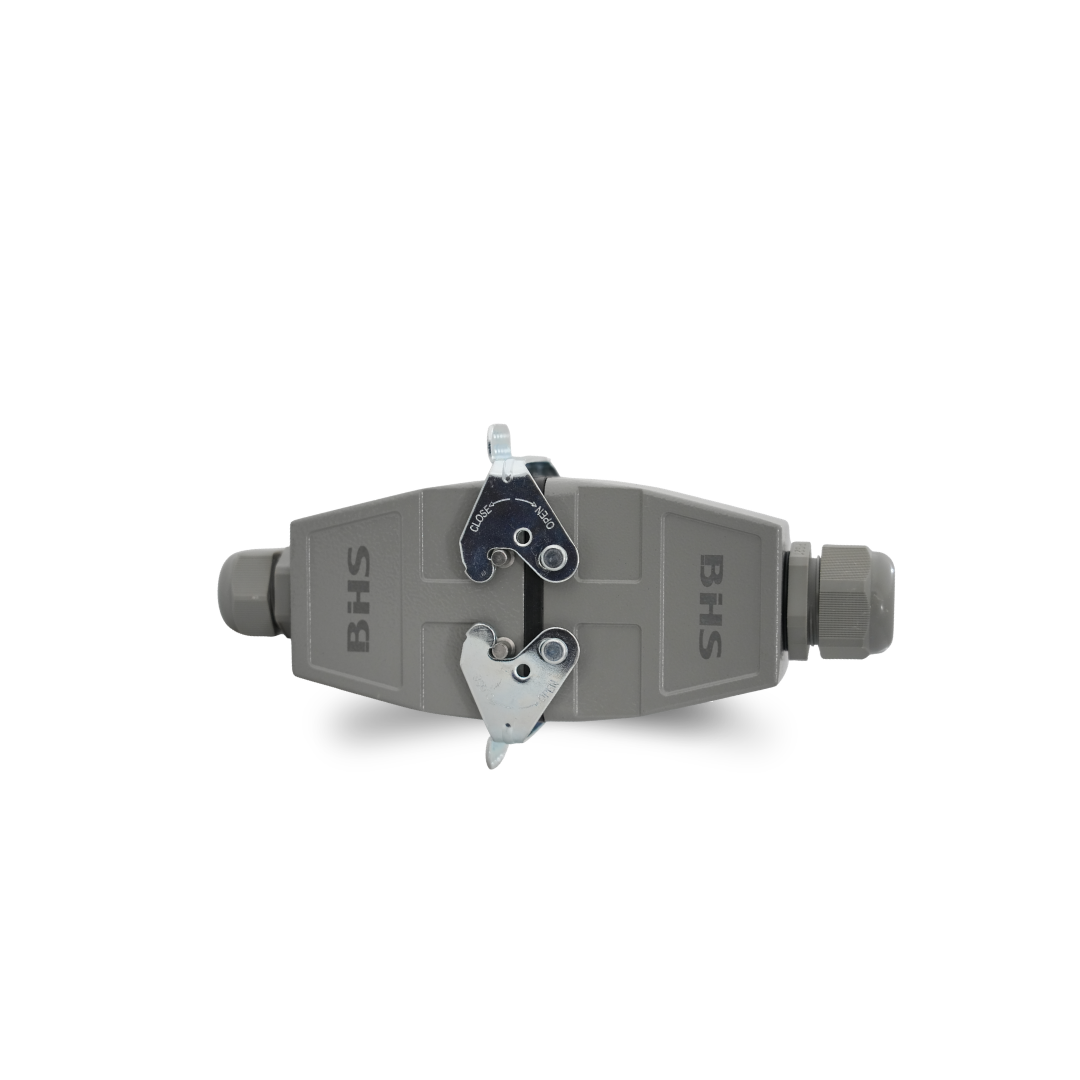

Este conjunto une duas carcaças da linha BTM-10, em vez de carcaça e base: a BTM-10TGH, alta, de 4 pinos, com saída superior e prensa-cabo PG 16, e a BTM-10MTGVB, que o catálogo chama de carcaça acoplador. É o arranjo em que a conexão fica no próprio cabo, e não na parede do painel.
Os dois corpos travam por 2 travas laterais, e a alavanca é descrita no catálogo como trava da conexão contra aberturas acidentais. São fornecidos sem soquete — o catálogo lista o par BTM-SE010M / BTM-SE010F (10 polos + terra, com terminal de parafuso) como item próprio.
Dados elétricos declarados no catálogo da linha BTM
Capacidade dos pinos com terminal de parafuso: 16 A / 500 V. Tensão de isolação de 600 V. Resistência de contato ≤ 1 mΩ. Vida mecânica de ≥ 500 manobras. Temperatura ambiente de −20 °C a +90 °C. Grau de poluição III. Seção de cabo no pino de contato: 0,75 a 2,5 mm² nas versões BTM-SE e BTM-HEE, e 0,75 a 1,5 mm² na versão BTM-HD.
Quantos polos cabem neste corpo
O corpo BTM-10 não serve só para 10 polos. O catálogo declara, para a mesma carcaça: 10 polos + terra com terminal de parafuso (BTM-SE010), 18 polos + terra em 16 A / 500 V com pinos de climp (BTM-HEE018) e 42 polos + terra em 10 A / 250 V, também por climp (BTM-HD042). Os pinos de climp são itens separados: BTM-CEM25 / BTM-CEF25 e BTM-CDM15 / BTM-CDF15.
Proteção e normas
O catálogo declara IP55 para a tomada completa com prensa-cabo, em conformidade com a IEC 60529, e conformidade da linha com IEC 60664, IEC 61984 e UL94 V0. Os valores são declarados para a linha BTM, não modelo a modelo.
Construção e materiais
Invólucro em alumínio injetado, alavanca em aço zincado, porta-contato em termoplástico (o catálogo também o descreve como policarbonato auto-extinguível), terminais em latão com tratamento superficial prateado e prensa-cabo em termoplástico. A conexão macho/fêmea é polarizada e o contato terra está presente em todas as versões de soquete.
As referências exatas deste conjunto estão na tabela de modelos desta página.
