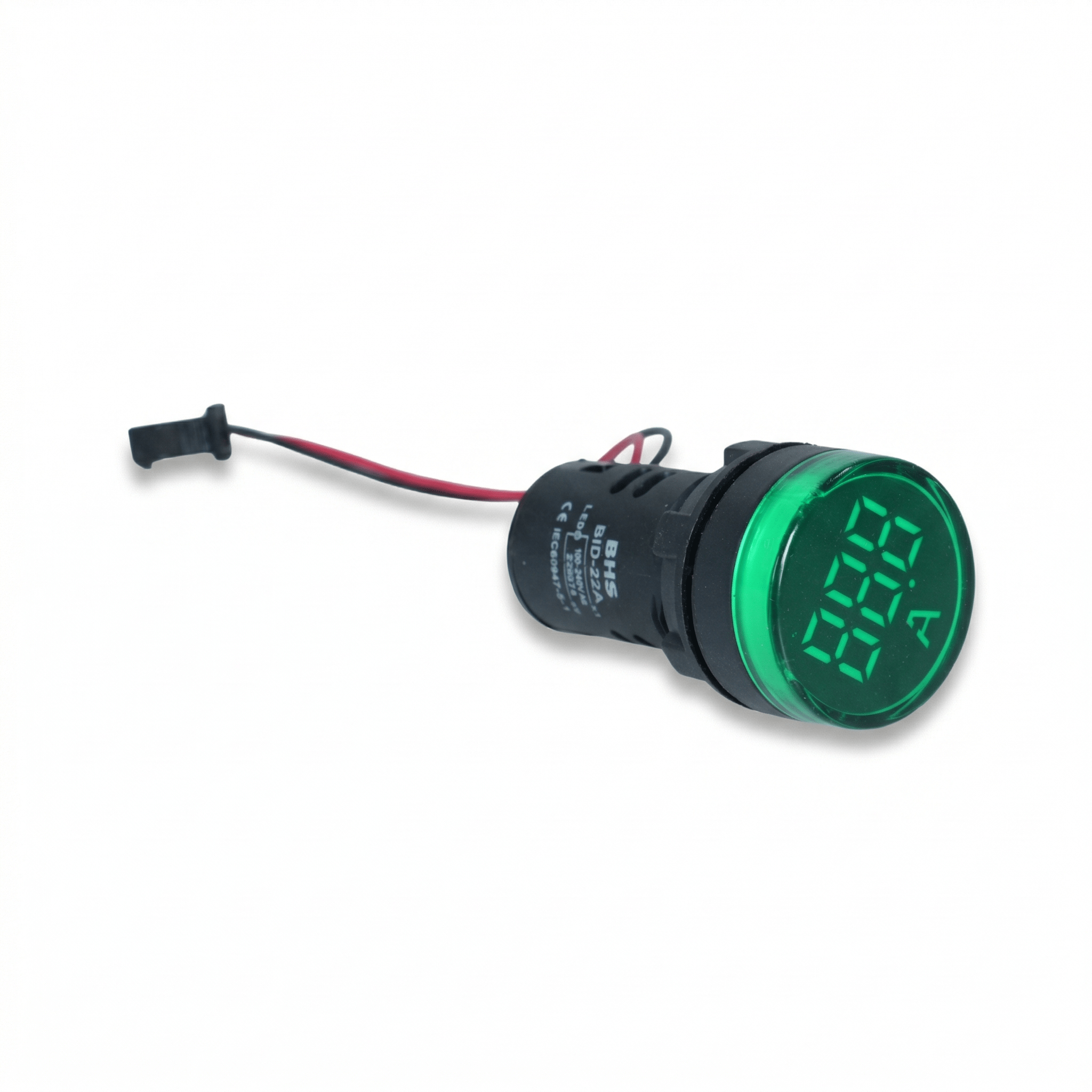

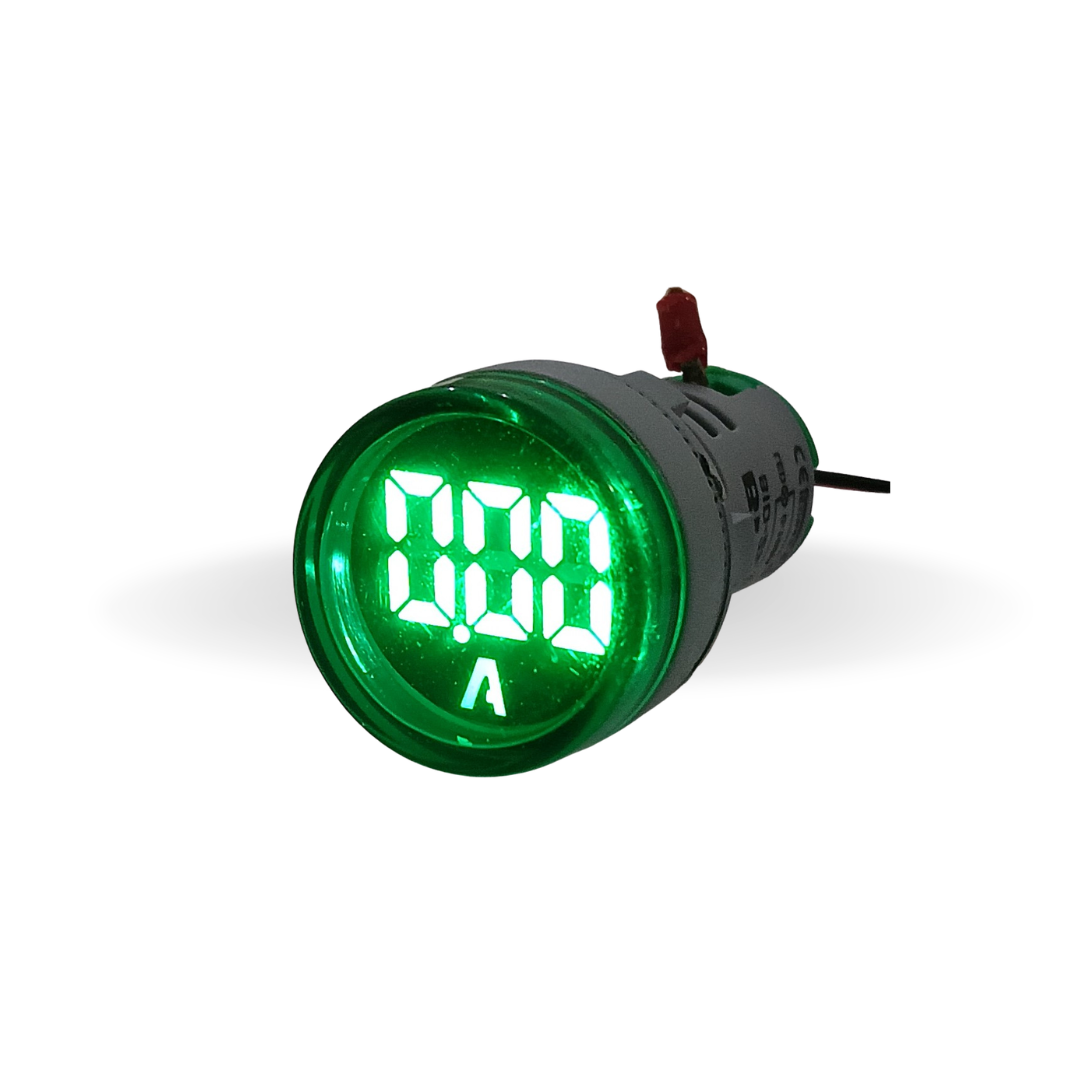

Indicador Digital BID-22A é o amperímetro digital que ocupa o mesmo furo de 22 mm de um sinaleiro comum. O display de LED fica integrado ao corpo, de modo que a corrente do circuito aparece na porta do painel sem exigir recorte retangular, sem instrumento de ponteiro e sem espaço extra: onde antes havia uma luz-piloto, passa a haver leitura.
Modelos por cor do display
| Referência | Cor do LED |
|---|---|
| BID-22A/R | Vermelho |
| BID-22A/G | Verde |
| BID-22A/Y | Amarelo |
A medição é feita por transformador de corrente: o cabo do circuito passa pelo TC e o indicador lê o secundário. É por isso que a mesma peça serve de 60 A a 2.000 A — quem define o fundo de escala é o TC escolhido, não o indicador.
Dados técnicos
| Característica | Valor |
|---|---|
| Faixa de medição | 60 ou 100 A, conforme TC (—/2000 A) |
| Tensão de alimentação | 100 a 240 Vca |
| Frequência | 60 Hz |
| Potência | 3 W |
| Tensão de impulso (1 min.) | 2,5 kV |
| Resistência de isolamento | 2 MΩ |
| Corrente nominal de trabalho Ie | < 20 mA |
| Suportabilidade à vibração | Frequência de 2 a 80 Hz |
| Suportabilidade a impacto | 0,7 g |
| Grau de poluição | 3 (ambiente industrial) |
| Categoria de sobretensão | III |
| Tratamento de proteção | TH |
| Vida útil (a 25 °C) | > 30.000 h |
| Brilho do LED | > 60 cd/cm² |
| Temperatura de trabalho | −20 °C a +55 °C |
| Temperatura de estocagem | −25 °C a +60 °C |
| Umidade relativa | ≤ 98% UR |
| Conexão | Terminais de ligação por parafusos |
| Seção dos condutores | Mín. 1 × 0,22 mm²; máx. 2 × 1,5 mm² |
| Torque dos parafusos | 1 a 1,2 N·m |
| Invólucro externo | Nylon PA 6.6, auto-extinguível classe V0 |
| Grau de proteção (IEC 60529) | IP 65 no frontal; IP 20 nos terminais de ligação |
| Conformidade declarada | IEC 60947-5-1, EN 60069-1:2004 e EN 61326-1:2008 |
| Certificado | CE |
Montagem
Frontal de Ø30 mm sobre furo de Ø22,5 mm. A fixação é rápida, em porta de painel de 1 a 6 mm de espessura.
Os valores acima são os declarados no catálogo técnico do indicador BID-22A de 22 mm da BHS, revisão de julho de 2023, que cobre a versão redonda da linha.
