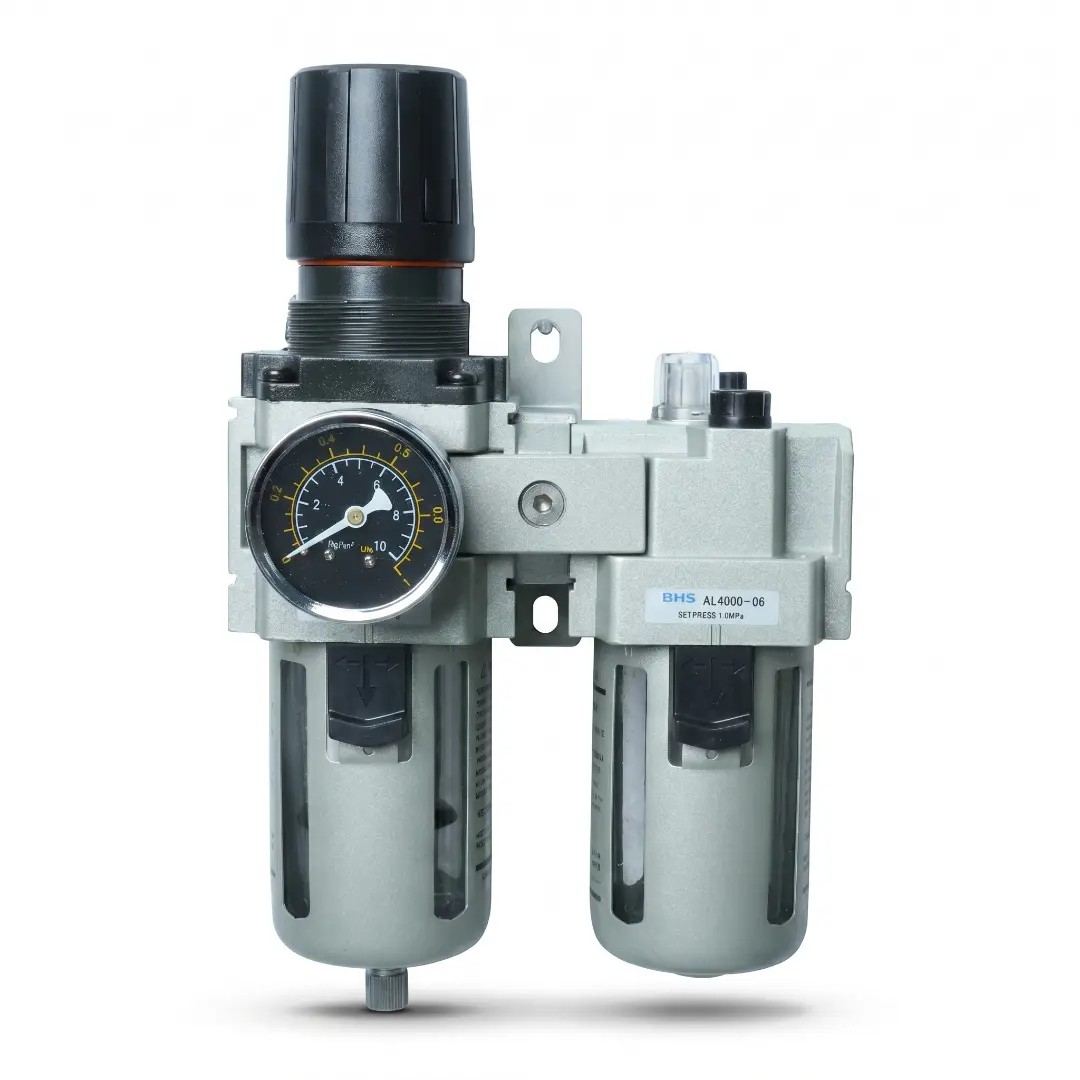

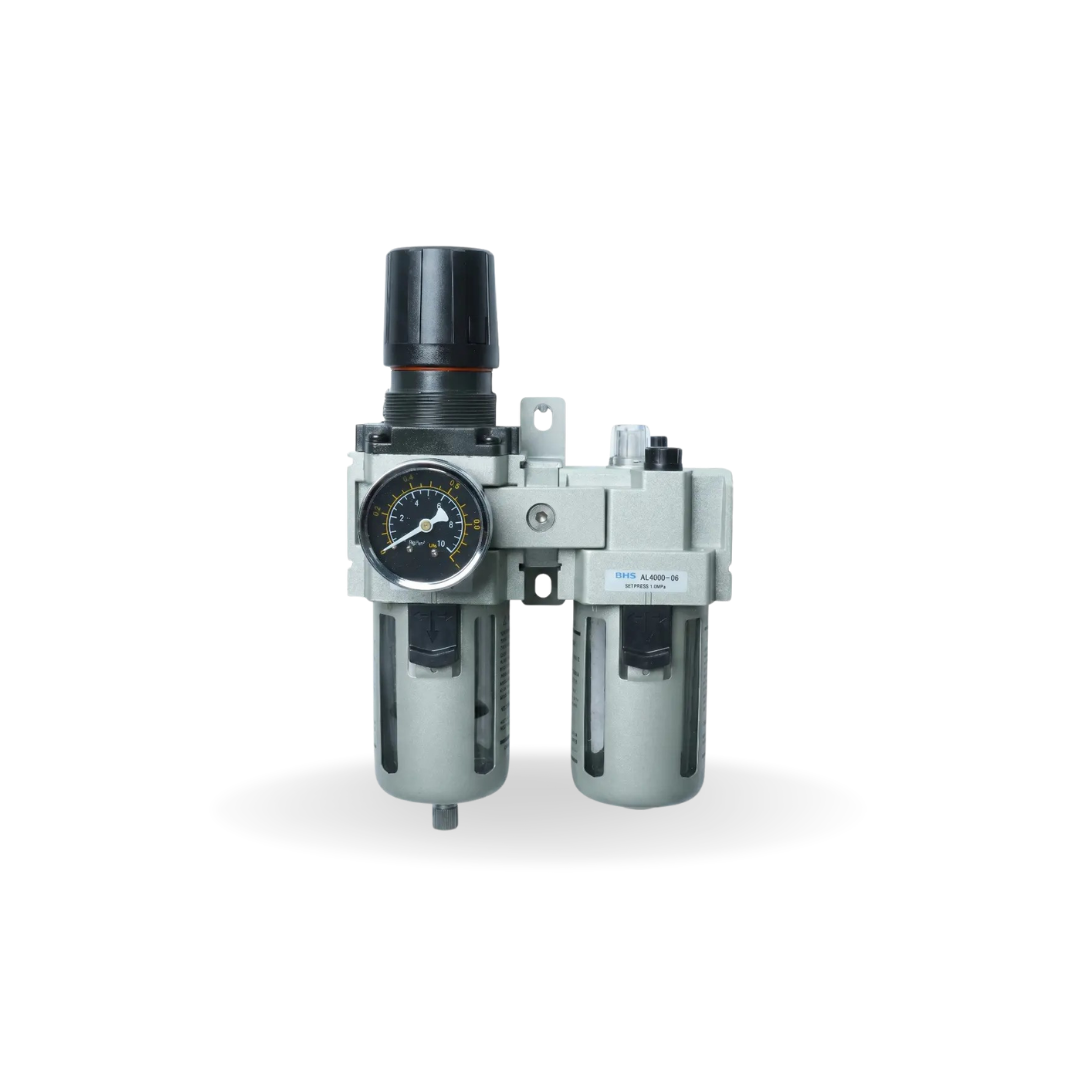

Unidade de Preparação AC, ou lubrefil, é o conjunto que trata o ar comprimido antes de ele chegar ao equipamento: filtro, regulador de pressão com manômetro e lubrificador num só corpo. É o que separa a água e a sujeira da rede, fixa a pressão de trabalho e dosa o óleo que mantém cilindros e válvulas vivos.
Modelos
| Conjunto Lubrefil | AC2010-02 | AC4010-04 | AC4010-06 |
|---|---|---|---|
| Vazão máxima | 500 l/min | 3.000 l/min | 3.000 l/min |
| Conexão entrada/saída | 1/4″ | 1/2″ | 3/4″ |
| Conexão de manômetro | 1/8″ | 1/4″ | 1/4″ |
| Peso | 0,66 kg | 1,93 kg | 1,99 kg |
Comum aos três modelos
| Característica | Valor |
|---|---|
| Pressão máxima de entrada | 1,5 MPa (15,3 kg/cm²) |
| Pressão de trabalho | 1,0 MPa (10,2 kg/cm²) |
| Temperatura de trabalho | 5 °C a +60 °C |
| Escala do manômetro | 0 a 1,0 MPa (0 a 150 psi) |
| Micragem do elemento filtrante | 40 µm |
| Óleo recomendado | ISOVG32 |
O copo é em policarbonato, com dreno manual. Na série AC4010 o copo leva proteção de alumínio injetado.
Os valores acima são os declarados no catálogo técnico de unidade de preparação da BHS (revisão dez-18).
