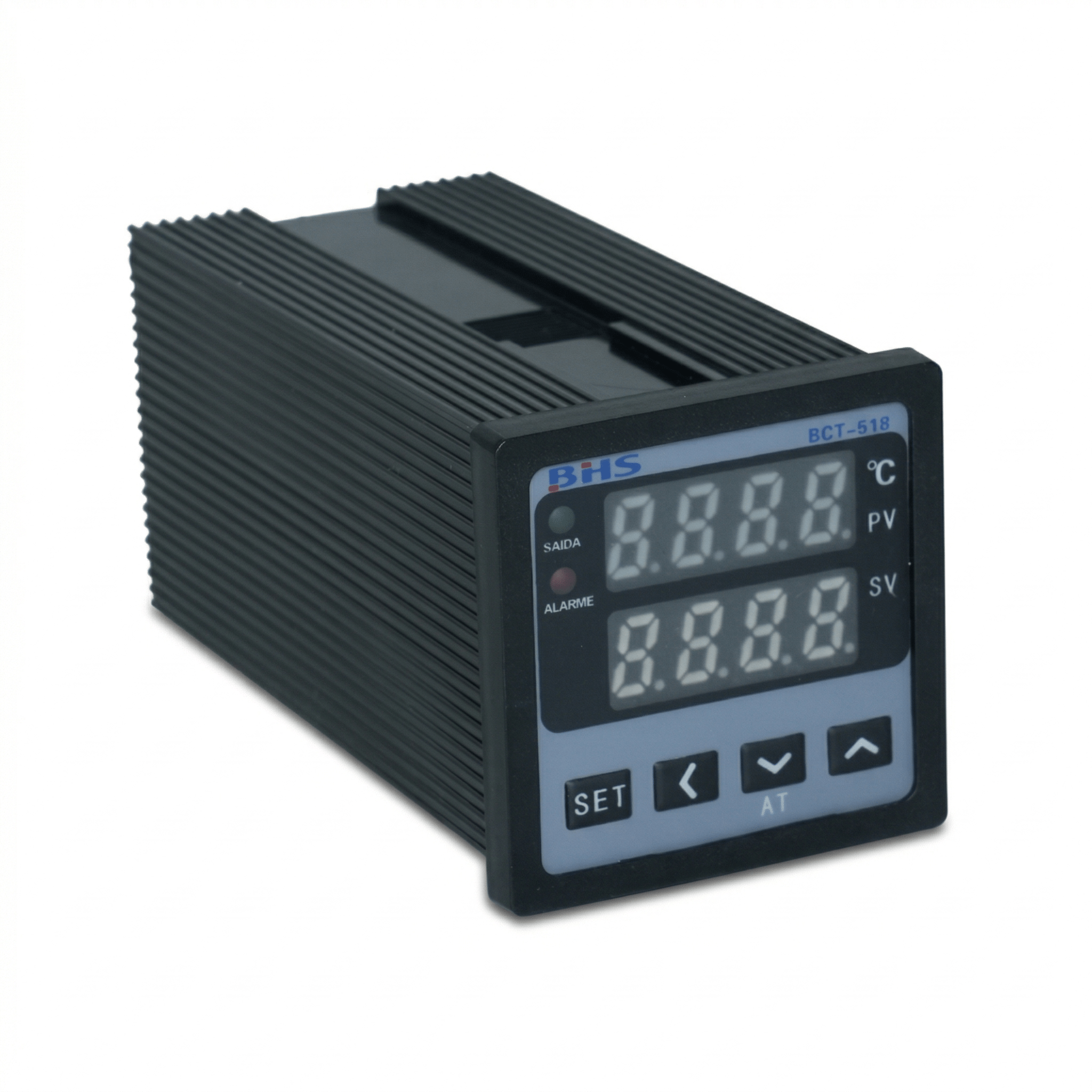

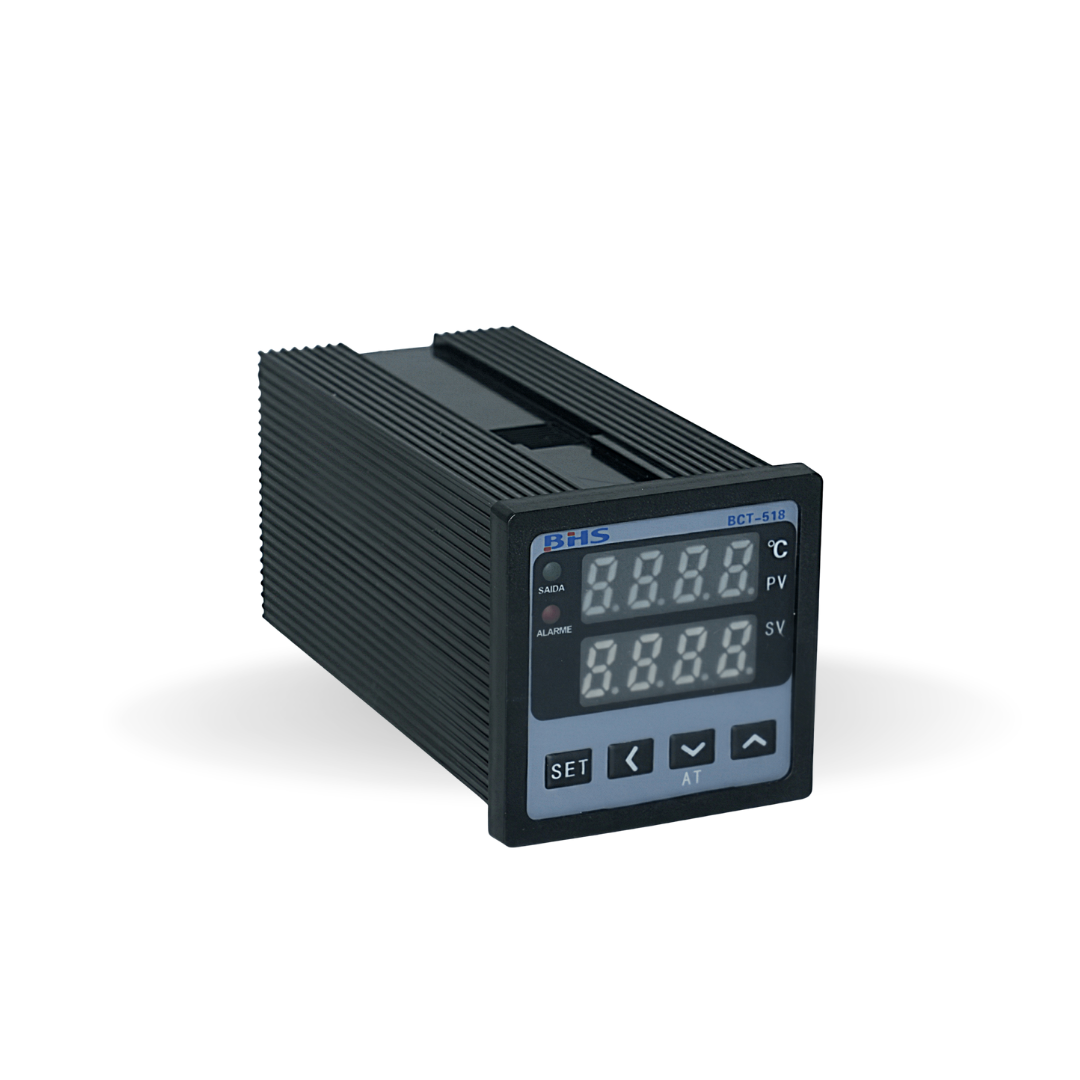

O Controlador de Temperatura BCT-518 lê o sensor instalado no processo e comanda o aquecimento para manter a temperatura no valor que você ajustou. Traz dois visores: o de cima mostra a temperatura real (PV) e o de baixo o valor ajustado (SV). É instrumento de embutir em painel, com 100 mm de profundidade atrás do recorte.
Como escolher entre os oito modelos
Que recorte o seu painel já tem? São quatro frentes: 48 x 48 mm (recorte 45 x 45), 72 x 72 mm (recorte 68 x 68), 96 x 96 mm (recorte 92 x 92) e 96 x 48 mm (recorte 92 x 45).
O que ele vai acionar? A versão a relé entrega contato seco para 240 Vca / 2 A ou 30 Vcc / 2 A, e atende quem comanda contator ou resistência através de contator. A versão SSR entrega tensão de comando de 12 Vcc / 25 mA para acionar um relé de estado sólido, caminho usual quando o liga-desliga é frequente e o contato mecânico não duraria.
Precisa de alarme? Os oito modelos saem com um relé de alarme, configurável como limite superior ou inferior, com ou sem retenção no momento em que o painel é energizado.
Que sensor ele aceita
A entrada é selecionada pelo teclado, no parâmetro SN. Termopar K de -50 a 1350 °C, J de -50 a 1000 °C, S de -50 a 1750 °C e E de -50 a 800 °C. Termorresistência Pt100 de -200 a 850 °C e Cu50 de -50 a 150 °C.
O controle trabalha em on-off, com diferencial ajustável, ou em PID com auto-ajuste — o próprio instrumento levanta os parâmetros P, I e D. A ação é configurável para aquecimento ou para refrigeração.
Como ler a referência
BCT-518B12R1 se lê assim: BCT-518 é a linha; B é a frente de 72 x 72 mm; o par 12 identifica a especificação de entrada; R é a saída a relé e o 1 final marca o relé de alarme. Trocando o B por A, C ou D muda o tamanho da frente; trocando o R por S, a saída passa a ser para relé de estado sólido.
Comum a todos: precisão de ±0,5% do fundo de escala ±1 dígito, com 15 minutos de pré-aquecimento para a leitura estabilizar. Atualização a cada 0,3 segundo. Temperatura ambiente de trabalho de 0 a 50 °C e umidade relativa até 85%. Nas caixas de 72 x 72, 96 x 96 e 96 x 48 a alimentação é 110 ou 220 V ±10%, 50/60 Hz, com consumo abaixo de 5 W.
