Especificações técnicas
Invólucro
- Material: nylon (PA 6.6), auto-extinguível classe V0, anti-UV
- Cor: preta
- Entrada do cabo: através do prensa-cabo
- Temperatura de trabalho: -20 °C a +80 °C
- Montagem: caixa de sobrepor
- Grau de proteção: IP67 (com cabo PP, IP68 até 2 horas)
- Conformidade: IEC 60947-5-1, EN 60670-22-2006, EN 60670-1
- Certificado: CE

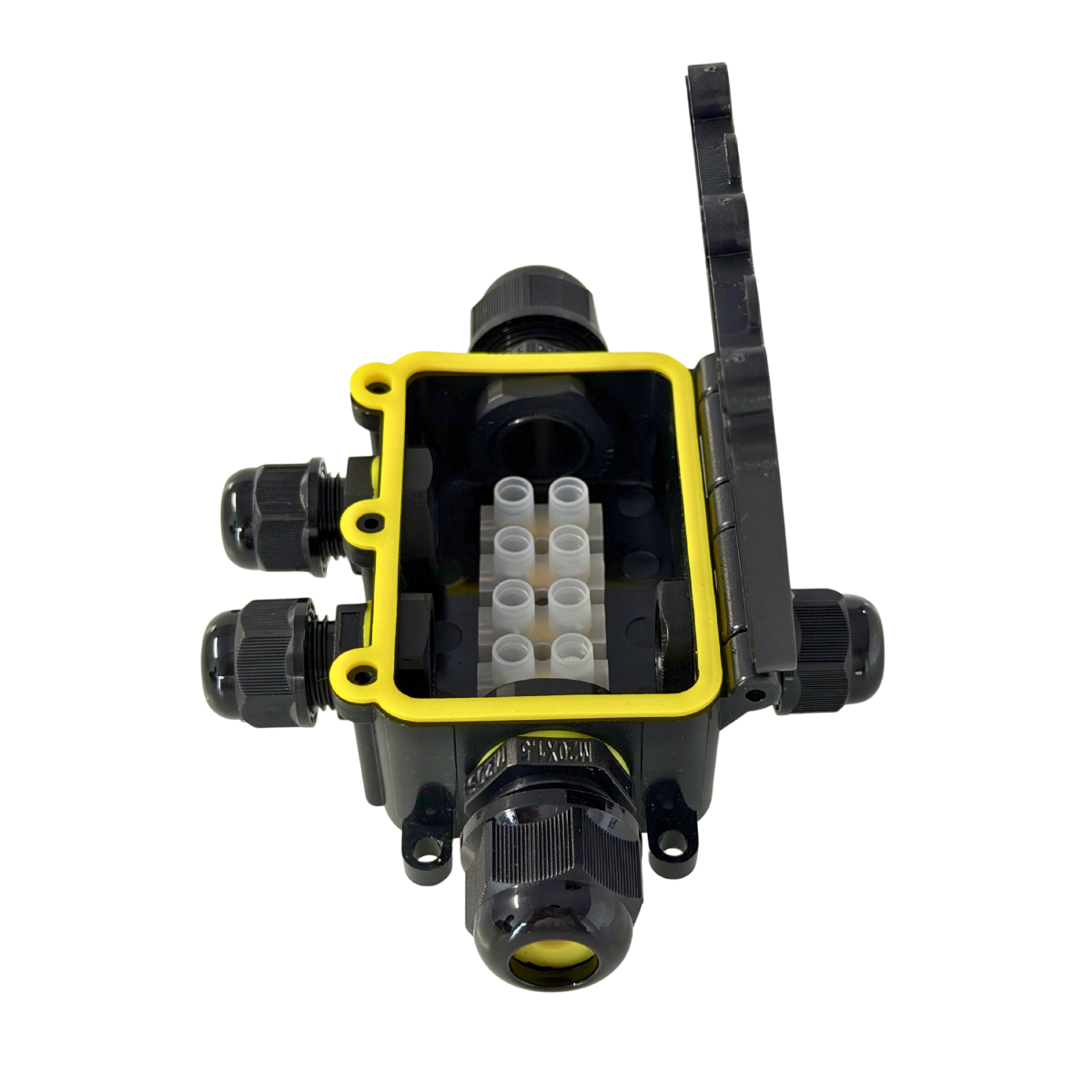

Conector múltiplo
- Configurações: até 4 conectores
- AC-15: Ue = 450 V · Ie = 24 A
- DC-13: Ue = 450 V · Ie = 24 A
- Tensão de isolamento: Ui = 500 V
- Proteção contra curto-circuito: fusível 24 A tipo gG
- Capacidade de conexão — cabos: mínima 1 × 0,5 mm² · máxima 2 × 1,5 mm² ou 1 × 2,5 mm²
- Conexão: por parafusos
Modelos
| Referência | Vias | Prensa-cabos |
|---|---|---|
| M686-2 | 2 | 2 × M20 |
| M686-3 | 3 | 2 × M20 + 1 × M16 |
| M686-4B | 4 | 2 × M20 + 2 × M16 |

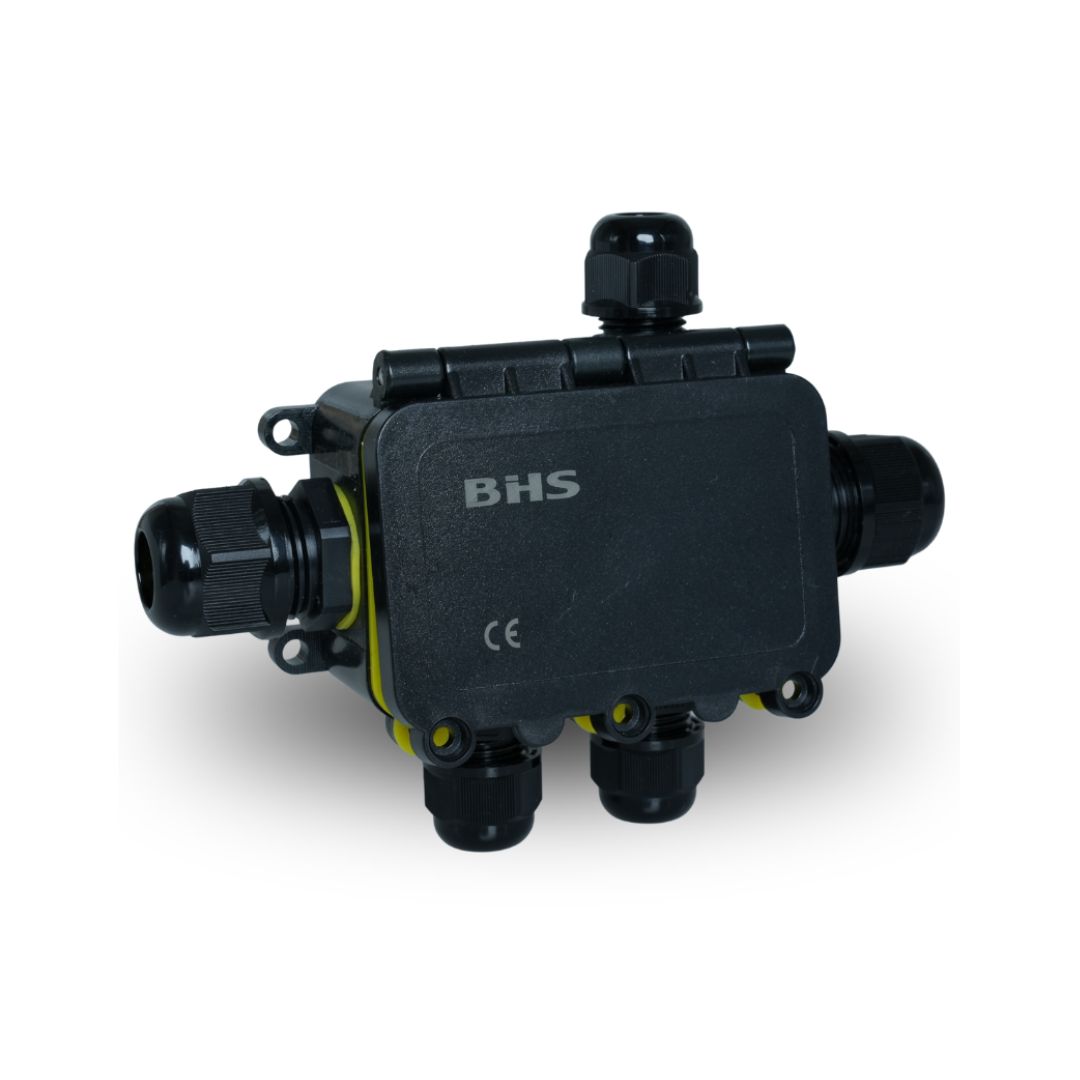

| M686-5 | 5 | 2 × M20 + 3 × M16 |
Dimensões
Iguais nos quatro modelos.
- Medida externa máxima: 145,5 × 54,8 × 34,0 mm (incluindo prensa-cabos e abas de fixação)
- Espaçamento entre furos de fixação: 32,3 mm
Dados do catálogo BHS “Conector de emenda com prensa cabo à prova da água M686”, Rev. Abril-23.
