Botão de Comando Duplo Pulsante Faceado 22mm — HB4-BL8325

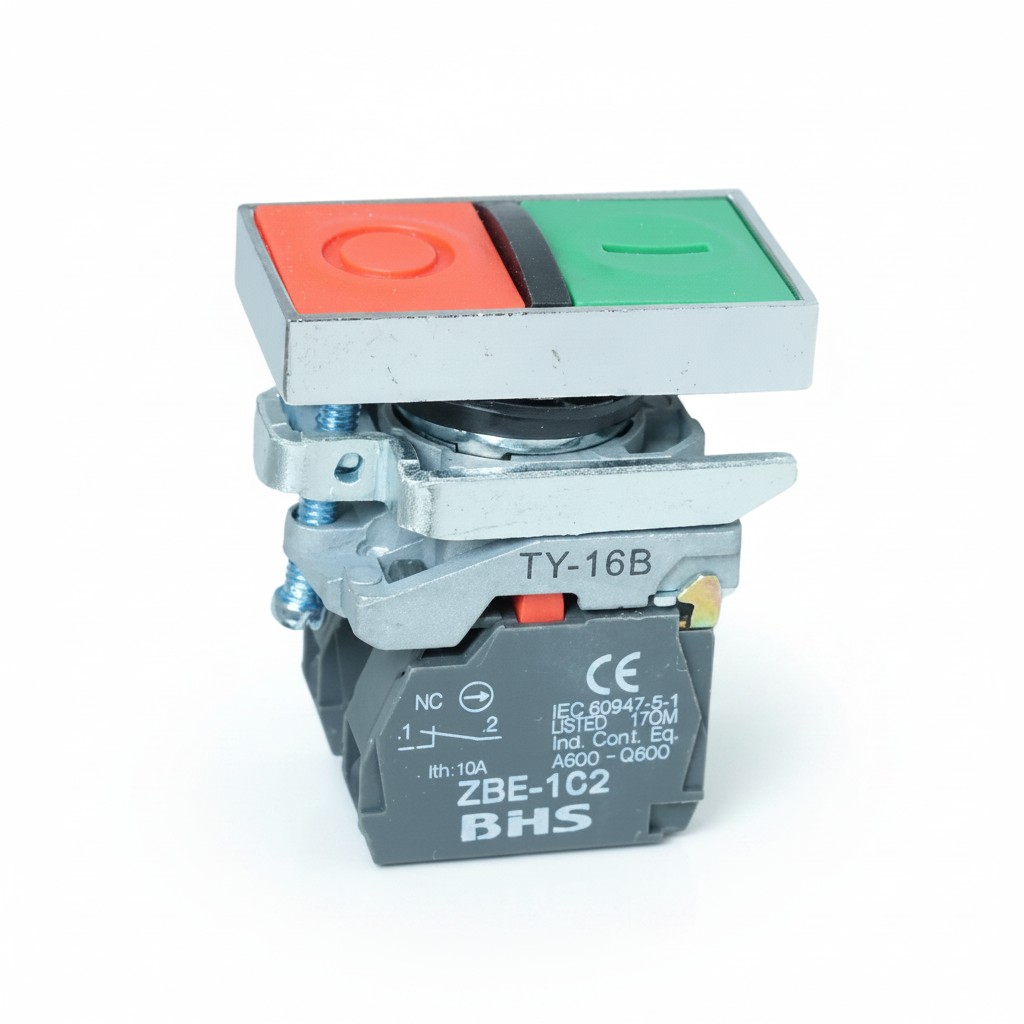

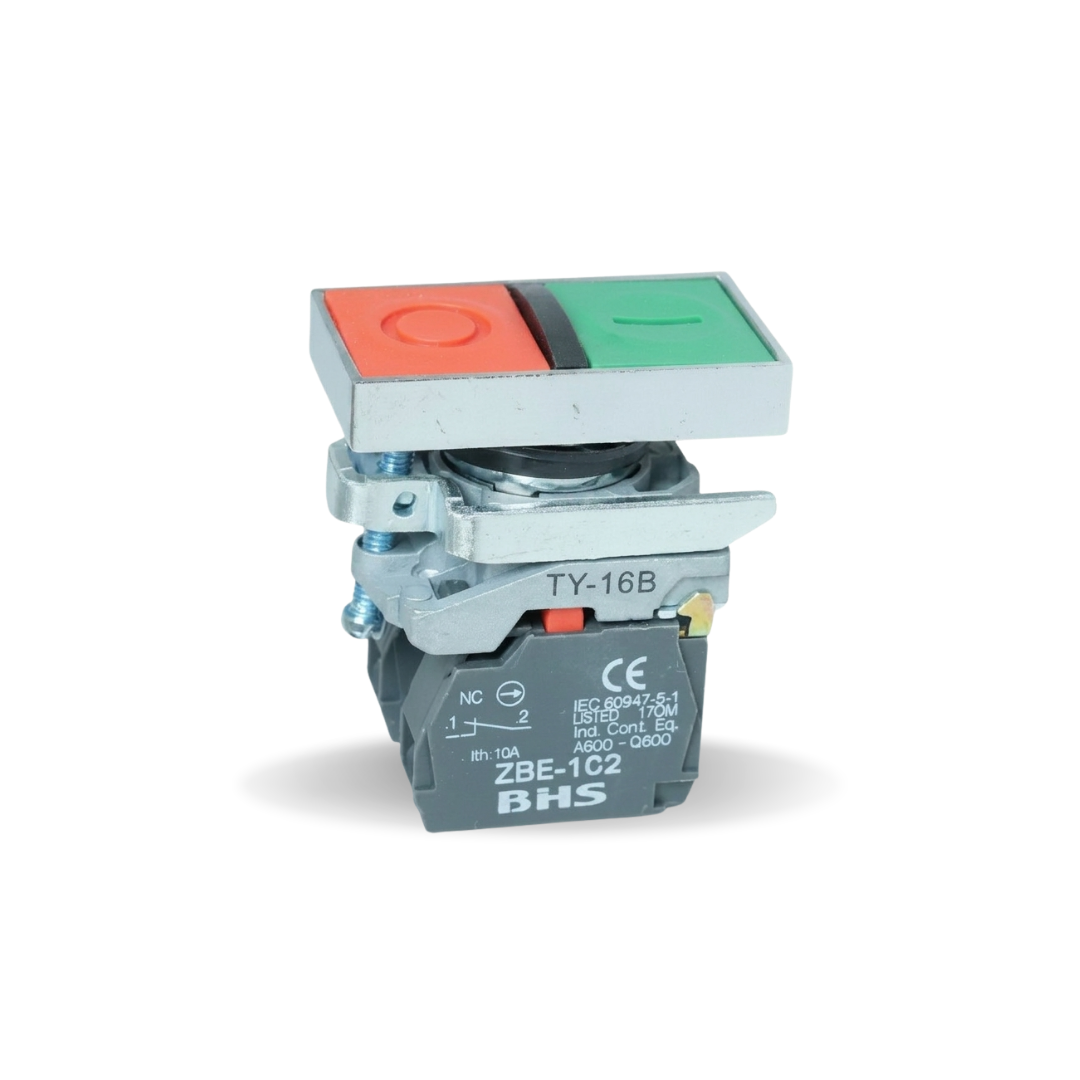

Este é o Botão de Comando Duplo Pulsante Faceado 22mm — HB4-BL8325, da linha HB4-B, em metálico cromado. A força de acionamento declarada no catálogo é de 2,6 N no contato NA e 1,5 N no contato NF. Vida mecânica de 1 × 10⁶ manobras.

O catálogo desta linha declara bloco de contato com LED integrado como opcional.

Dados elétricos da linha HB4-B

Os valores abaixo são os do catálogo da linha e valem para todos os modelos de 22 mm da HB4-B.

Corrente térmica I_th de 10 A e tensão de isolamento U_i de 600 V, conforme IEC 947-5-1. Contato em liga de prata Ag/Ni, rigidez de 2,5 kV conforme IEC 947-5-1, resistência de contato de até 50 mΩ conforme IEC EN 60255 e confiabilidade declarada em 5 V / 5 mA. Proteção contra fusível gL/gG de 16 A e mini disjuntor curva C de 16 A.

Montagem e proteção

Furação de 22 mm, para espessura de porta de 1 a 6 mm. Grau de proteção IP65 na parte frontal, chegando a IP66 com capa de proteção, e IP20 nos terminais. Proteção contra choque elétrico Classe I. Resistência a choque mecânico de até 50 g sem lâmpada incandescente e até 30 g com lâmpada incandescente, em onda semi-senoidal de 11 ms conforme IEC 60068-2-27. Vibração de 5 g_n de 2 a 500 Hz conforme IEC 60068-2-26. Temperatura de estocagem de −20 a 65 °C.

Como ler a referência

Nos modelos de 22 mm o último dígito da referência indica a composição de contato: 1 para 1NA, 2 para 1NF, 3 para 2NA, 4 para 2NF e 5 para 1NA+1NF. É a observação que o próprio catálogo traz embaixo da tabela de modelos. Os dígitos anteriores variam com cor e frontal, e para esses o catálogo não publica regra.

Observação do catálogo

Nas montagens em portas de painel e caixas metálicas, os botões de comando e sinalização não devem ser incorporados como proteção. É o aviso literal do catálogo da linha.
