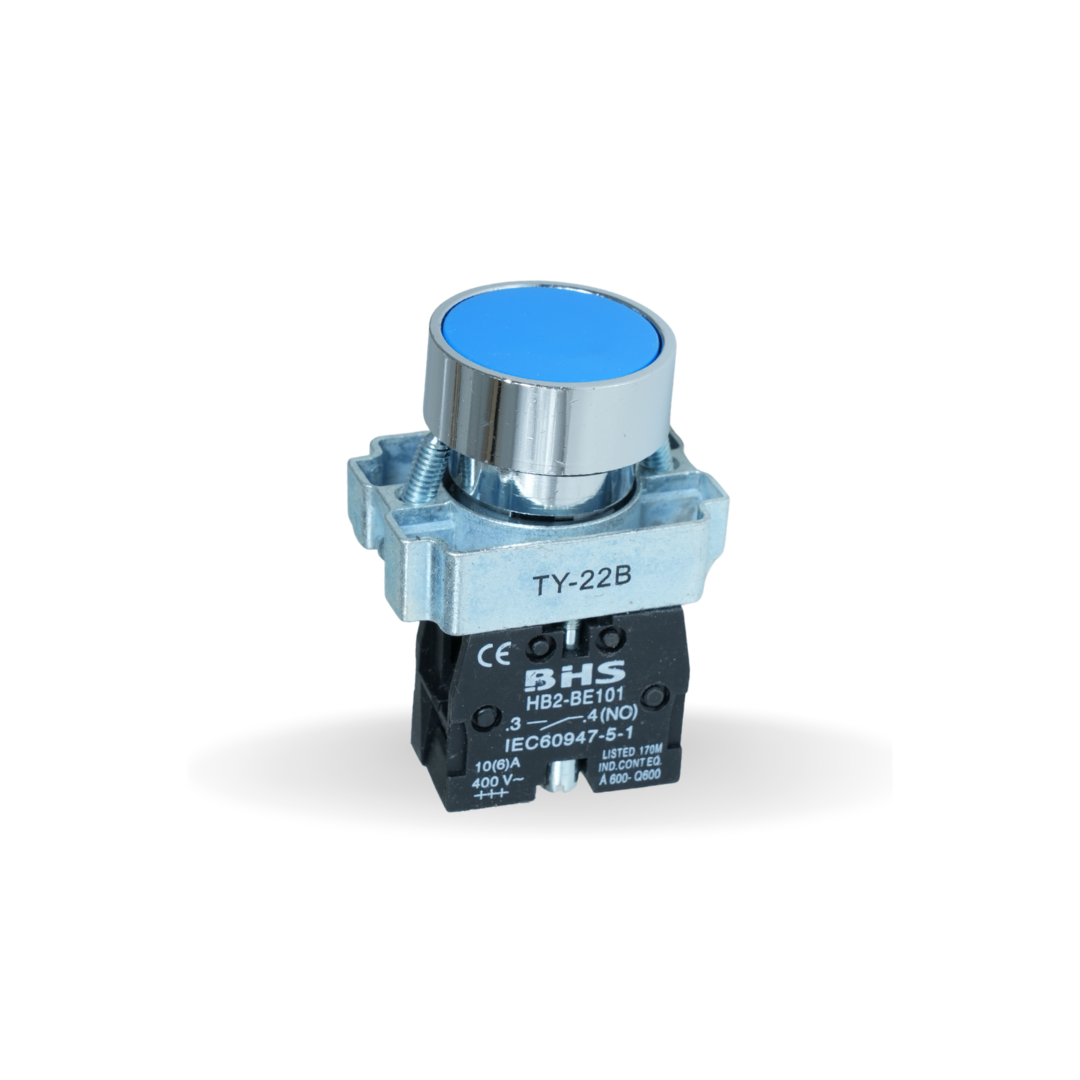

Este é o Botão de Comando Pulsante Simples 22mm — HB2-BA, da linha HB2-B, em metálico cromado. A força de acionamento declarada no catálogo é de 2,6 N no contato NA e 1,5 N no contato NF. Vida mecânica de 1 × 10⁶ manobras.
Dados elétricos da linha HB2-B
Os valores abaixo são os do catálogo da linha e valem para todos os modelos de 22 mm da HB2-B.
| Categoria | 24 V | 48 V | 110 V | 230 V | 400 V |
|---|---|---|---|---|---|
| AC-15 | 10 A | 8 A | 6 A | 3 A | 2 A |
| DC-13 | 2,5 A | 1,4 A | 0,55 A | 0,27 A | 0,2 A |
Corrente térmica Ith de 10 A e tensão de isolamento Ui de 600 V, conforme IEC 947-5-1. Contato em liga de prata Ag/Ni, rigidez de 2,5 kV conforme IEC 947-5-1, resistência de contato de até 50 mΩ conforme IEC EN 60255 e confiabilidade declarada em 5 V / 5 mA. Proteção contra fusível gL/gG de 16 A e mini disjuntor curva C de 16 A.
Montagem e proteção
Furação de 22 mm, para espessura de porta de 1 a 6 mm. Grau de proteção IP65 na parte frontal, chegando a IP66 com capa de proteção, e IP20 nos terminais. Proteção contra choque elétrico Classe I. Resistência a choque mecânico de até 50 g sem lâmpada incandescente e até 30 g com lâmpada incandescente, em onda semi-senoidal de 11 ms conforme IEC 60068-2-27. Vibração de 5 gn de 2 a 500 Hz conforme IEC 60068-2-26. Temperatura de estocagem de −20 a 65 °C.
Como ler a referência
Nos modelos de 22 mm o último dígito da referência indica a composição de contato: 1 para 1NA, 2 para 1NF, 3 para 2NA, 4 para 2NF e 5 para 1NA+1NF. É a observação que o próprio catálogo traz embaixo da tabela de modelos. Os dígitos anteriores variam com cor e frontal, e para esses o catálogo não publica regra.
Observação do catálogo
Nas montagens em portas de painel e caixas metálicas, os botões de comando e sinalização não devem ser incorporados como proteção. É o aviso literal do catálogo da linha.
