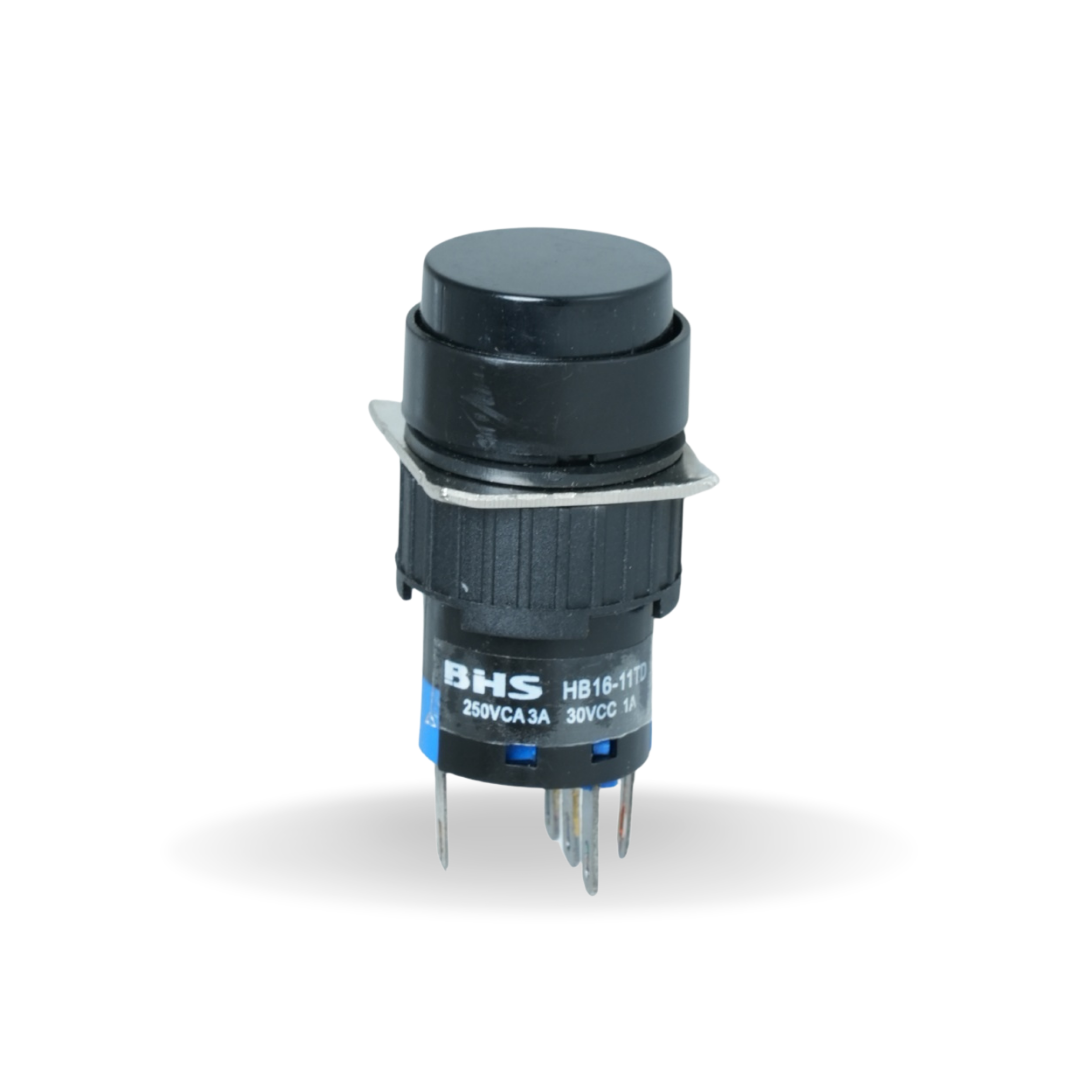

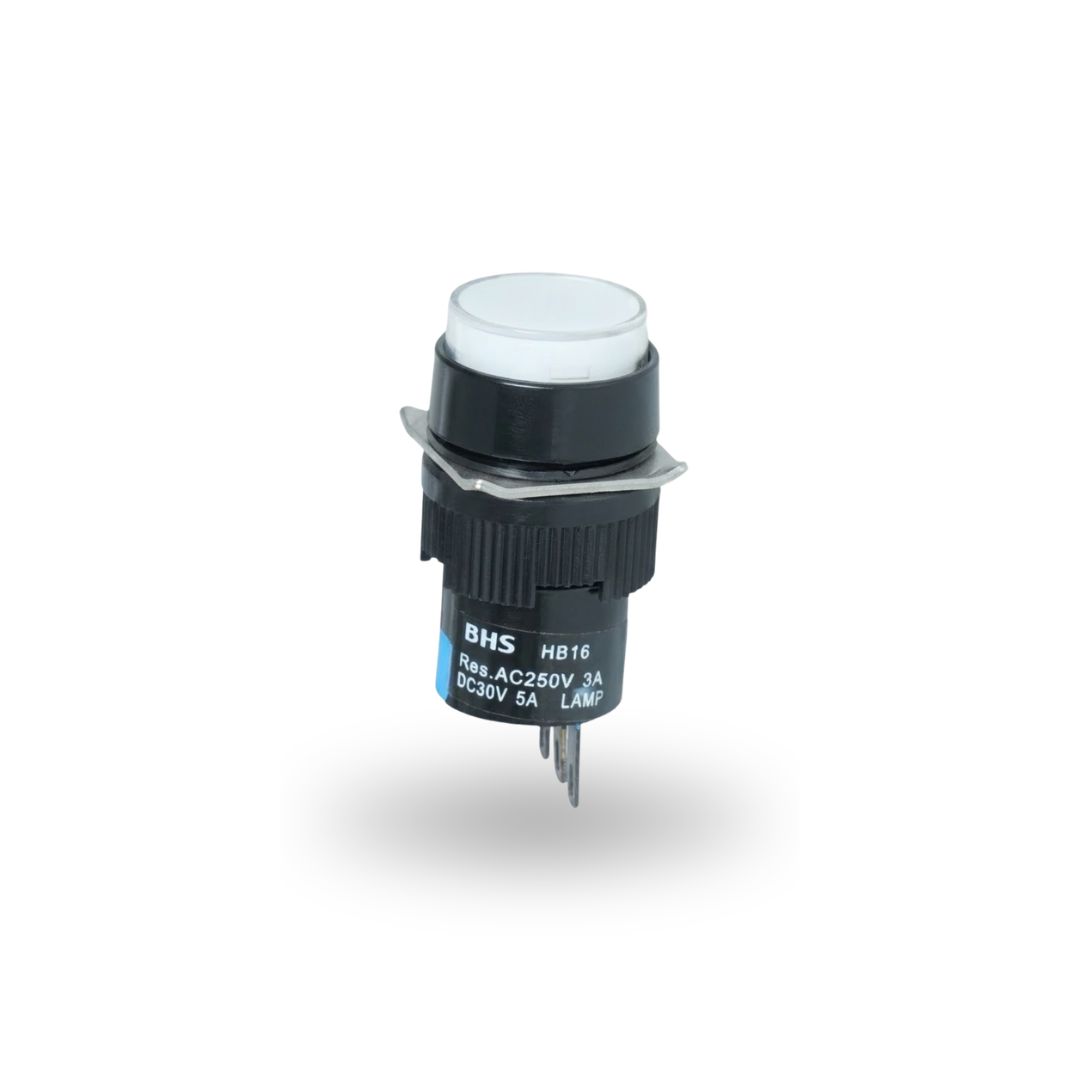

Este é o Botão de Comando Pulsante Redondo 16mm — HB16, da linha HB16, de 16 mm, em plástico. Vida mecânica de 1 × 10⁶ manobras.
Dados elétricos da linha HB16
Os valores abaixo são os do catálogo da linha. Repare que a linha DC-13 termina em 230 V: o catálogo não publica valor para 400 V.
| Categoria | 24 V | 48 V | 110 V | 230 V | 400 V |
|---|
| AC-15 | 5 A | 4 A | 3 A | 2 A | 1 A |
| DC-13 | 2 A | 1 A | 0,2 A | 0,1 A | — |
Corrente térmica Ith de 5 A e tensão de isolamento Ui de 250 V. Composição de contato 1NA/1NF ou 2NA/2NF. Proteção contra fusível gL/gG de 5 A e mini disjuntor curva C de 6 A. Vida elétrica de 1 × 10⁵ manobras. Altitude de até 2.000 m.
Montagem e proteção
Furação de 16 mm, para espessura de porta de 1 a 4 mm. Grau de proteção IP65 na parte frontal e IP00 nos terminais, o que exige atenção ao acesso pela parte de trás do painel. Proteção contra choque elétrico Classe II.
Diferente das linhas de 22 mm, o catálogo da HB16 não publica a regra do último dígito da referência. Não deduza composição de contato pelo código nesta linha.
Observação do catálogo
Nas montagens em portas de painel e caixas metálicas, os botões de comando e sinalização não devem ser incorporados como proteção. É o aviso literal do catálogo.
