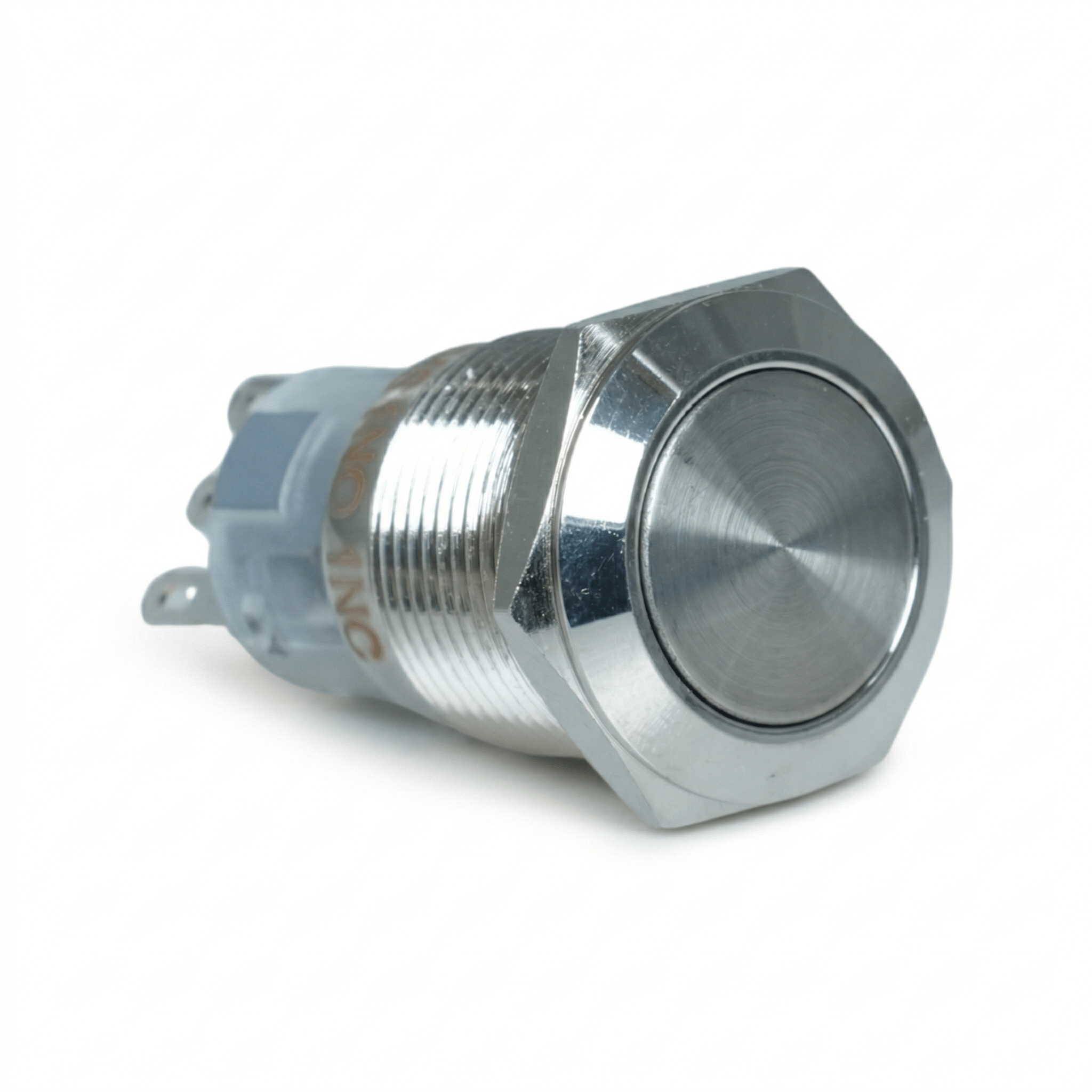

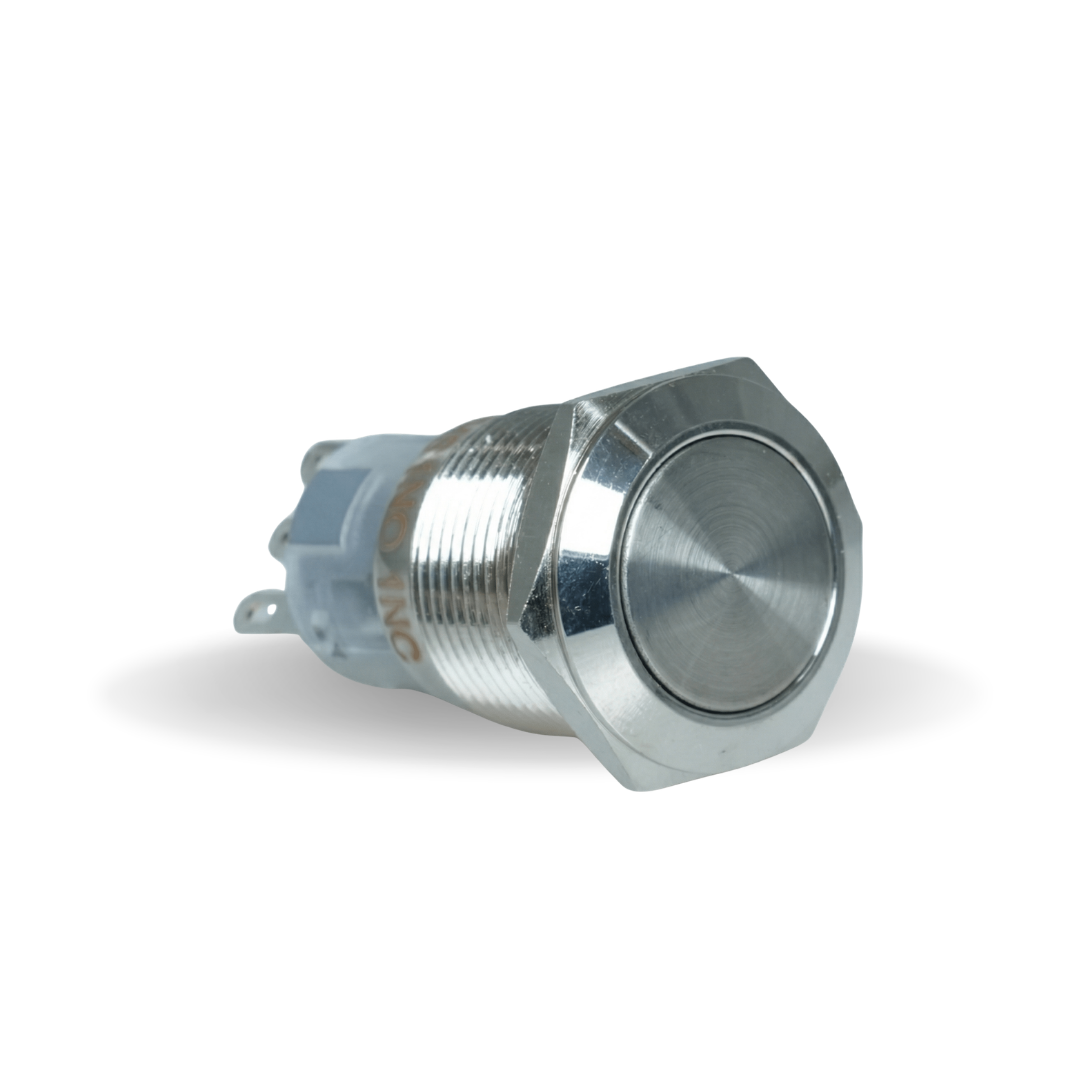

Este é o Botão Pulsante Simples Antivandalismo Esférico — BAV-MR, da linha BAV, antivandalismo, em aço inoxidável.
Dados elétricos da linha BAV
Tensão nominal de 250 V, com máximo declarado de 250 Vca / 3 A e 48 Vcc / 3 A. Corrente térmica Ith de 5 A. Contato em liga de prata Ag/Ni, rigidez de 2,5 kV, resistência de contato de até 50 mΩ e confiabilidade declarada em 5 V / 1 mA. Rigidez elétrica de 1.500 Vca por 1 minuto. Contatos NA ou NA/NF.
Vida elétrica de 50.000 manobras e vida mecânica de 1 × 10⁶. Condutores aceitos de 1 × 0,22 mm² a 2 × 1,5 mm².
Montagem e proteção
A linha é fornecida em furação de 19 ou 22 mm, conforme o modelo, e aceita espessura de chapa de 1 a 10 mm — a maior faixa entre as linhas que declaram essa medida. Grau de proteção IP65 na parte frontal e IP20 nos terminais. Vibração de 5 g. Temperatura de estocagem de −20 a 65 °C e de funcionamento de −20 a 60 °C.
O catálogo da linha cita conformidade com IEC 60947-5-1, VDE0660, EN50007 e CE.
O catálogo da BAV não publica a regra do último dígito da referência que vale nas linhas de 22 mm. Não deduza composição de contato pelo código aqui.
Comparativo das oito linhas de botão, tabelas elétricas e tipos de acionamento no guia de botão de comando.
