O Bloco de Distribuição BHS resolve o ponto do painel em que um condutor de entrada precisa virar vários de saída sem emenda improvisada: a corrente chega a um barramento de cobre protegido e sai dele por furos dimensionados. Fixa em trilho DIN ou direto sobre placa, por dois parafusos, e vem com fundo isolante termoplástico e tampa de proteção transparente, com isolamento entre barramentos.
Três famílias na mesma página
BCD-2xx — 2 barras, para sistemas de 2 polos, tensão de isolamento 500 V.

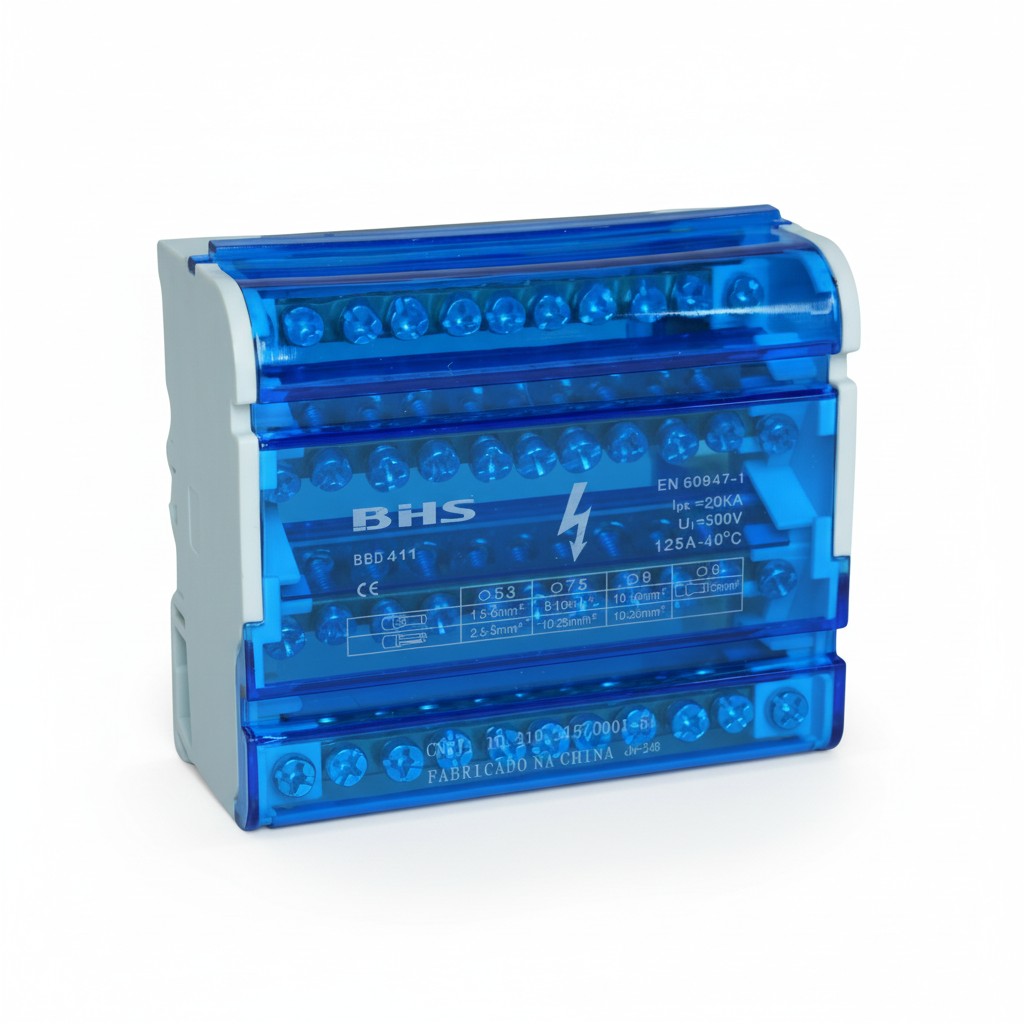

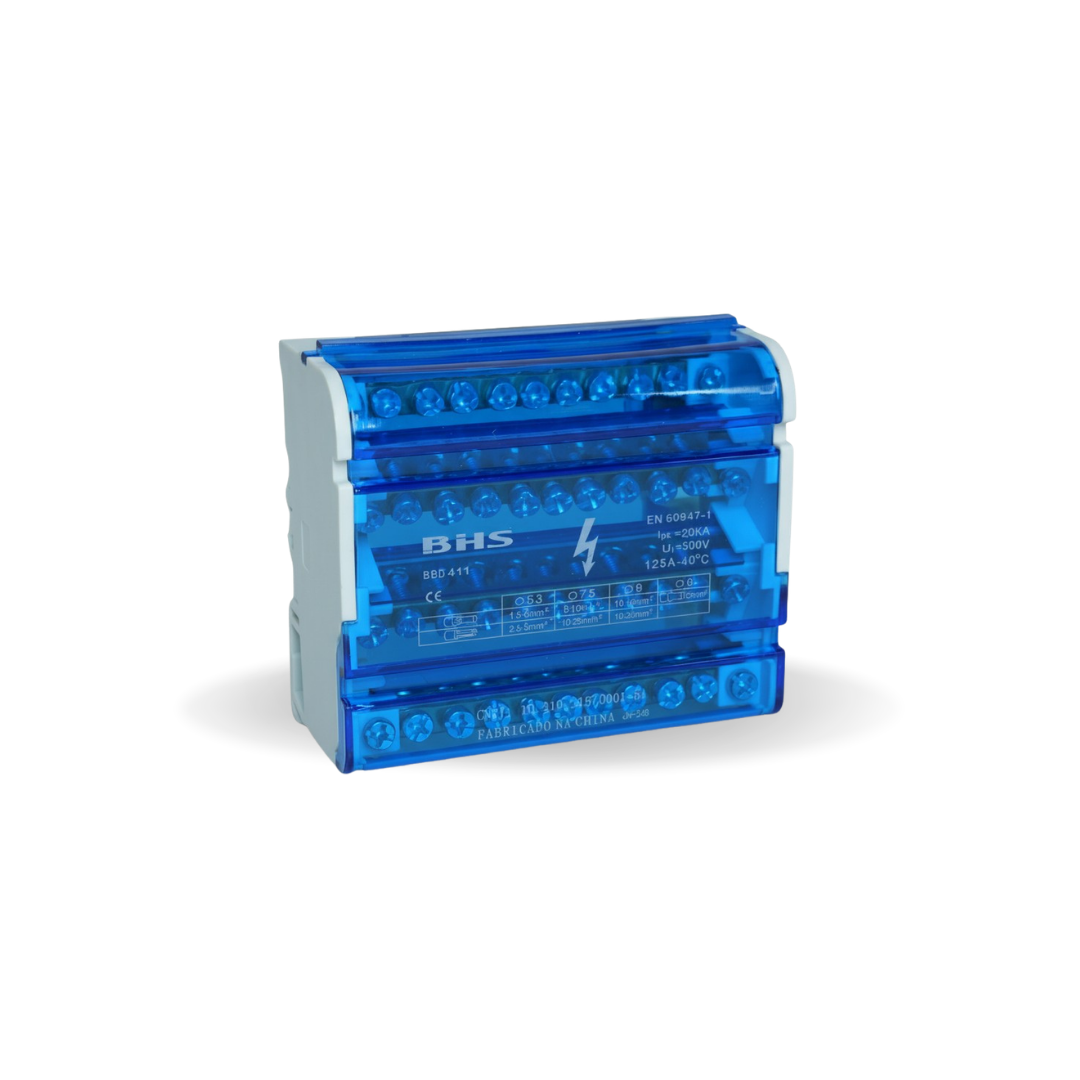

BBD-4xx — 4 barras, para sistemas de 4 polos, também 500 V. Esta família circula com dois códigos: o catálogo registra BBD-407 (BCD-407), BBD-411 (BCD-411) e BBD-415 (BCD-415). São o mesmo item.
BHD — unipolar, tensão nominal 690 V, uma entrada de seção grande e várias saídas menores. É o bloco de quem está derivando uma fase pesada, não distribuindo um sistema inteiro.
Bipolares e tetrapolares — BCD e BBD
| Referência | Barras (polos) | Conexões por barra | Comprimento do barramento | Dimensões (A×P×L) |
|---|---|---|---|---|
| BCD-207 | 2 | 5 × Φ5,5 + 2 × Φ7,5 | 53 mm | 50 × 42 × 65 mm |
| BCD-211 | 2 | 7 × Φ5,5 + 2 × Φ7,5 + 2 × Φ9,0 | 92 mm | 50 × 42 × 100 mm |
| BCD-215 | 2 | 11 × Φ5,5 + 2 × Φ7,5 + 2 × Φ9,0 | 123 mm | 50 × 42 × 135 mm |
| BBD-407 | 4 | 5 × Φ5,5 + 2 × Φ7,5 | 53 mm | 50 × 85 × 65 mm |
| BBD-411 | 4 | 7 × Φ5,5 + 2 × Φ7,5 + 2 × Φ9,0 | 92 mm | 50 × 85 × 100 mm |
| BBD-415 | 4 | 11 × Φ5,5 + 2 × Φ7,5 + 2 × Φ9,0 | 123 mm | 50 × 85 × 135 mm |
Valores comuns às seis referências: corrente por barra de 120 A (I máx. a 40 °C), corrente de pico Ipk 20 kA, tensão de isolamento Ui 500 V, barramento de cobre de 12 mm de altura por 6,5 mm de largura, grau de proteção IP20, grau de poluição 3 e conformidade IEC 60947-1.
Que condutor entra em cada furo
| Referência | Terminal tubular (mm²) | Fio e cabo (mm²) |
|---|---|---|
| BCD-207 / BBD-407 | 5 × 1,5 a 6 · 2 × 6 a 16 | 5 × 2,5 a 6 · 2 × 10 a 25 |
| BCD-211 / BBD-411 | 7 × 1,5 a 6 · 2 × 6 a 16 · 2 × 10 a 25 | 7 × 2,5 a 6 · 2 × 10 a 25 · 2 × 10 a 35 |
| BCD-215 / BBD-415 | 11 × 1,5 a 6 · 2 × 6 a 16 · 2 × 10 a 25 | 11 × 2,5 a 6 · 2 × 10 a 25 · 2 × 10 a 35 |
Unipolares — BHD
| Referência | Corrente (I máx. a 40 °C) | Ipk | Conexões | Entrada — terminal tubular | Saída — terminal tubular | Dimensões (A×P×L) |
|---|---|---|---|---|---|---|
| BHD-125 | 150 A | 30 kA | 2 entradas · 6 saídas | 1 × 10 a 35 · 1 × 6 a 16 mm² | 6 × 2,5 a 16 mm² | 74 × 47 × 29 mm |
| BHD-160 | 200 A | 30 kA | 2 entradas · 6 saídas | 1 × 10 a 70 · 1 × 6 a 16 mm² | 6 × 2,5 a 16 mm² | 74 × 47 × 29 mm |
| BHD-250 | 255 A | 50 kA | 1 entrada · 11 saídas | 1 × 35 a 120 mm² | 2 × 6 a 35 · 5 × 2,5 a 16 · 4 × 2,5 a 10 mm² | 96 × 49 × 50 mm |
Nas três: tensão nominal Un 690 V, barramento de cobre, parafusos com sextavado interno, IP20, grau de poluição 3 e conformidade IEC 60947-1 e IEC 60947-7-1.
O BHD-400 aparece no catálogo geral da BHS com 335 A e composição 1 × Φ180 + 2 × Φ35 + 5 × Φ16. Já o BHD-80 e o BHD-500, também fornecidos, não constam da revisão atual do catálogo da linha — para a ficha completa desses dois, fale com a gente.
Como ler a referência
BCD-215 se lê assim: o 2 é o número de barras, ou seja, de polos; o 15 é o total de conexões de cada barra. Confere na tabela: 11 furos de Φ5,5 mais 2 de Φ7,5 mais 2 de Φ9,0 somam 15. Pela mesma regra, BBD-411 é 4 barras com 11 conexões cada.
Atenção a um detalhe de dimensionamento: nos BHD o número da referência não acompanha essa lógica, e a corrente de cada modelo é a que está na tabela acima.
A categoria completa está em Blocos de distribuição.
